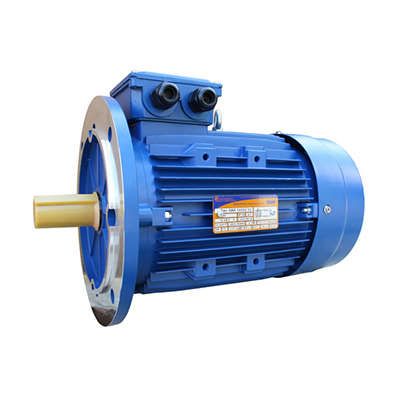

Электродвигатель (5АИ) 132 S4 7,6кВт 1500 об./мин. IM 3081 (фланец) | 01.01.219962 Элком ОРЛАН

Электродвигатель 5АИ 132 S4 7,6кВт 1500 об./мин. IM 3081 (фланец) от бренда Элком предназначен для постоянной работы на приводах с жесткими требованиями к надежности и компактности. Модель с фланцевым креплением идеально подходит для установки непосредственно на оборудование, снижая необходимость в дополнительных муфтах и опорах.

Назначение и область применения

Электродвигатель 5АИ 132 S4 используется там, где требуется устойчивый крутящий момент при средней нагрузке и стабильная работа в течение длительного времени. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и других механизмов с равномерным режимом эксплуатации. Фланцевое исполнение IM 3081 позволяет напрямую соединять двигатель с рабочим органом - это исключает люфт, снижает вибрацию и упрощает монтаж.

Технические характеристики

• Мощность: 7,6 кВт
• Частота вращения: 1500 об/мин
• Исполнение по способу крепления: IM 3081 (фланец)
• Количество полюсов: 4
• Рабочее напряжение: 380 В (трёхфазный ток)
• Класс защиты: IP54 (защита от пыли и брызг воды)
• Класс изоляции: F (высокая термостойкость)
• Способ охлаждения: IC 411 (естественная воздушная циркуляция)

Совместимость и монтаж

Фланец двигателя соответствует стандартному креплению DIN 42673. Для правильной установки необходимо совпадение габаритов фланца с корпусом приводимого механизма. Диаметр выходного вала - 38 мм, шпоночная канавка выполнена по ГОСТ 23360. Установка требует точного выравнивания осей - допуск перекоса не более 0,05 мм. Кабельный вход расположен сверху - рекомендуется использовать герметичную вводную муфту при работе во влажной среде.

Безопасность и стандарты

Электродвигатель 5АИ 132 S4 соответствует требованиям ГОСТ 19523 и международным нормам IEC 60034. Защита класса IP54 обеспечивает безопасную работу в помещениях с повышенной запыленностью и возможными брызгами жидкости. Класс изоляции F гарантирует долгий срок службы даже при кратковременных перегрузках до +155 C.

Преимущества

• Фланцевое крепление минимизирует количество соединений - повышает надежность и снижает риск вибрационного износа.
• Высокий класс изоляции F увеличивает срок службы обмоток при колебаниях температур.
• Стандартные габариты обеспечивают замену аналогов без переделки оборудования.
• Умеренный уровень шума и вибраций за счет высокой точности сборки ротора.

Ограничения применения

• Не предназначены для взрывоопасных зон - отсутствует взрывозащита Ex.
• Не рекомендован для частых пусков под нагрузкой - длительная работа в режиме “пускового момента” может вызвать перегрев.
• Не работает от однофазной сети - требуется трёхфазное питание 380 В +-10%.
• Запрещено погружение в воду или воздействие струй под давлением - IP54 не обеспечивает полную герметичность.

Примеры использования

• Привод циркуляционного насоса в системе теплоснабжения.
• Конвейерная лента на пищевом производстве.
• Вентилятор охлаждения в промышленном оборудовании.
• Шнековый питатель для сыпучих материалов.

Практические советы

• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы питания.
• Обязательно затяните болты фланца равномерно по диагонали - неравномерное усилие деформирует посадочные поверхности.
• Проверяйте температуру корпуса через 1–2 часа после начала работы - если выше 80 C, проверьте вентиляцию и нагрузку.
• При замене старого двигателя сравните не только мощность, но и массу - 5АИ 132 S4 имеет значительный вес; убедитесь, что основание выдерживает нагрузку.
• Для длительной эксплуатации используйте автоматический тепловой реле - он предохраняет обмотки от перегрева при заклинивании ротора.
