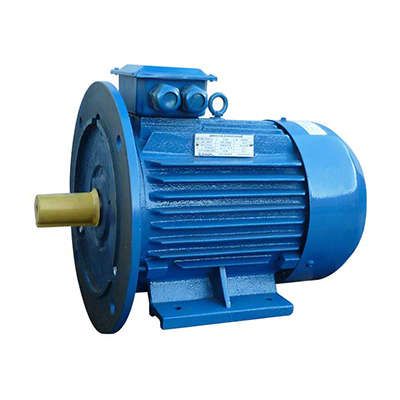

Электродвигатель (5АИ) 132 S6 5,5кВт 1000 об./мин. IM 2081 (комби) | 01.01.213687 ОРЛАН

Электродвигатель 5АИ 132 S6 5,5кВт 1000 об./мин. IM 2081 - это надёжный асинхронный двигатель закрытого исполнения от бренда Элком, предназначенный для постоянной работы на промышленном оборудовании. Артикул 01.01.213687 соответствует стандартизированной серии 5АИ, совместимой с большинством аналогичных моделей.

Назначение и область применения

Электродвигатель 5АИ 132 S6 5,5кВт 1000 об./мин. IM 2081 предназначен для привода механизмов, требующих устойчивой мощности и низкой скорости вращения. Подходит для длительной работы в режиме S1 - то есть без перерывов, при постоянной нагрузке. Применяется на конвейерах, насосах, компрессорах, вентиляторах, станках с ЧПУ и других установках, где важна надёжность, а не высокая скорость.

Технические характеристики

• Мощность: 5,5 кВт - обеспечивает достаточную силу для средних промышленных задач
• Частота вращения: 1000 об/мин - оптимальна для оборудования, нуждающегося в медленном, но стабильном вращении
• Напряжение питания: до 660 В - работает от трёхфазной сети 380 В или 660 В (в зависимости от схемы соединения обмоток)
• Частота сети: 50 Гц - стандартная для России и стран СНГ
• Исполнение: IM 2081 - горизонтальная установка с двумя фланцевыми креплениями (B5/B14) и основными лапами
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Класс изоляции: F - позволяет работать при повышенных температурах без риска повреждения обмоток
• Режим работы: S1 - непрерывный, без необходимости отдыха двигателя

Совместимость и монтаж

Электродвигатель 5АИ 132 S6 5,5кВт 1000 об./мин. IM 2081 взаимозаменяем с сериями А, АИР, 4А, 5А и другими, указанными производителем. Это значит, что его можно заменить на старый аналог без переделки креплений или соединений. Крепление осуществляется через лапы (основание) и фланец B5 - типичный вариант для прямого соединения с редуктором или рабочим органом. Диаметр вала - 38 мм, шпоночная канавка выполнена по ГОСТ. Для подключения используйте клеммную коробку с зажимами для проводов сечением до 16 мм2. Убедитесь, что вал выступает на 40–45 мм - этого достаточно для муфт и ременных передач.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Соответствие этим нормам гарантирует безопасность при эксплуатации, соответствие требованиям промышленной элетробезопасности и возможность сертификации оборудования в рамках ЕАЭС.

Преимущества

• Высокая ремонтопригодность - доступ к обмоткам и подшипникам возможен без демонтажа всего механизма
• Закрытая конструкция (IP54) снижает риск попадания пыли и влаги внутрь - продлевает срок службы
• Класс изоляции F - допускает работу при нагреве до 155 C, что даёт запас прочности при перегрузках
• Универсальность крепления - сочетание лап и фланца позволяет использовать в различных схемах монтажа
• Широкая совместимость - легко заменяет более старые модели без изменения базового оборудования

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не рассчитан на частотное регулирование - при использовании с преобразователем частоты требуется проверка совместимости обмоток
• Не рекомендован для вертикальной установки - конструкция не имеет усиленной системы смазки подшипников для такого положения
• Не подходит для кратковременного режима (S2/S3) - при частых пусках и остановках возможен перегрев

Примеры использования

• Привод ленточного конвейера на пищевом производстве
• Насос циркуляционный в системе отопления
• Вентилятор охлаждения в печи термообработки
• Привод шнековой дозатора в химической промышленности
• Подъёмный механизм с небольшой скоростью перемещения

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация вызывает вращение в противоположную сторону
• При монтаже соблюдайте осевой зазор между валом и приводом - минимум 1–2 мм для компенсации теплового расширения
• Проверяйте момент затяжки болтов крепления - переусердствовать нельзя, чтобы не деформировать корпус
• При работе в условиях высокой пыли периодически очищайте радиаторы охлаждения - даже IP54 не предохраняет от забивания каналов
• Для долгой службы следите за уровнем смазки подшипников - заменяйте каждые 5000–8000 часов работы
