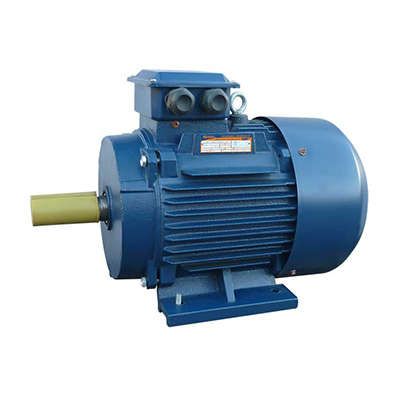

Электродвигатель (5АИ) 160 М8 11,0кВт 7500 об./мин. IM 1001 (лапы) | 01.01.213702 Элком ОРЛАН

Электродвигатель 5АИ 160 М8 11,0кВт 7500 об./мин. IM 1001 - трёхфазный асинхронный двигатель закрытого исполнения, предназначенный для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Бренд Элком обеспечивает совместимость с популярными сериями 5А, АИР и аналогичными моделями, а артикул 01.01.213702 позволяет точно идентифицировать устройство при замене.

Назначение и область применения

Электродвигатель 5АИ 160 М8 11,0кВт 7500 об./мин. IM 1001 предназначен для длительной работы в промышленных системах, где требуется надёжная и устойчивая механическая мощность. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с постоянной нагрузкой. Установка возможна там, где необходима работа от трёхфазной сети 380/660 В и частоты 50 Гц.

Технические характеристики

• Мощность: 11 кВт (номинальная, при работе в режиме S1)
• Напряжение: 380 В / 660 В (возможно подключение звездой или треугольником)
• Частота сети: 50 Гц
• Число фаз: 3
• Частота вращения: 750 об/мин (при 50 Гц, 8 полюсов)
• Ток: 24,9 А (номинальный при 380 В)
• КПД: 87%
• Коэффициент мощности (cos φ): 0,77
• Высота оси вращения: 160 мм
• Количество полюсов: 8
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B3 - установка на опорную плоскость с горизонтальной осью
• Монтажное исполнение: IM1001 - соответствует международному стандарту IEC, означает базовое крепление на лапах
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, в условиях умеренного климата
• Нормативный документ: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 160 М8 11,0кВт 7500 об./мин. IM 1001 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими, имеющими те же габариты и крепёж. Крепится на лапах (IM1001), что требует жесткой и ровной поверхности. Диаметр вала - стандартный для этой серии, обычно 48 мм; проверьте посадочные размеры перед установкой. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2 - переключение с 380 В на 660 В осуществляется изменением соединений обмоток (звезда/треугольник).

Безопасность и стандарты

Двигатель соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Степень защиты IP55 предотвращает попадание пыли внутрь корпуса и защищает от брызг воды, что делает его безопасным для использования в помещениях с повышенной влажностью или запылённостью. Наличие термозащиты не предусмотрено - рекомендуется использовать внешние тепловые реле или частотные преобразователи с функциями защиты.

Преимущества

• Высокий КПД - 87%, снижает потери энергии и себестоимость эксплуатации
• Закрытый корпус с IP55 - долговечность в сложных условиях
• Широкий диапазон рабочих температур - от –45 C до +40 C, подходит для холодных и жарких регионов
• Поддержка двойного напряжения (380/660 В) - гибкость в подключении
• Возможность доработки для частотного регулирования - можно адаптировать под системы с ЧПУ или автоматикой

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2–S6); используется только в режиме S1 (непрерывная нагрузка)
• Отсутствие встроенной термозащиты - требует обязательного подключения внешних средств защиты
• Нельзя применять в средах с агрессивными химическими веществами, паром или маслом - IP55 не гарантирует герметичность против жидкостей, кроме струй
• Не рассчитан на работу выше +40 C или ниже –45 C - выход за пределы климатического исполнения У2 снижает срок службы
• При использовании с частотным преобразователем необходимо согласовать параметры - не все модели поддерживают широкий диапазон частот без доработки

Примеры использования

• Насосные станции - подача воды, нефтепродуктов, сточных вод
• Вентиляционные системы - приточно-вытяжные установки в цехах и логистических комплексах
• Грузоподъёмные механизмы - лебёдки, элеваторы, конвейеры
• Оборудование для пищевой и химической промышленности - смешивание, перемещение материалов
• Автоматизированные линии - при наличии частотника и правильной настройки

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация вызывает вращение в обратную сторону
• При подключении на 660 В обязательно используйте соединение “звезда” - иначе выйдет из строя обмотка
• Убедитесь, что основание для крепления (лапы) имеет достаточную жёсткость - вибрация при 750 об/мин может повредить конструкцию
• Для частотного управления выбирайте преобразователи с выходной мощностью не менее 15 кВт - запас нужен для пусковых токов
• При замене старого двигателя сверьте не только мощность, но и высоту оси (160 мм), длину вала и тип крепления - даже малое расхождение может потребовать переустановки всей системы
• Храните двигатель в сухом месте - даже при IP55 влага внутри корпуса при длительном хранении может вызвать коррозию обмоток
