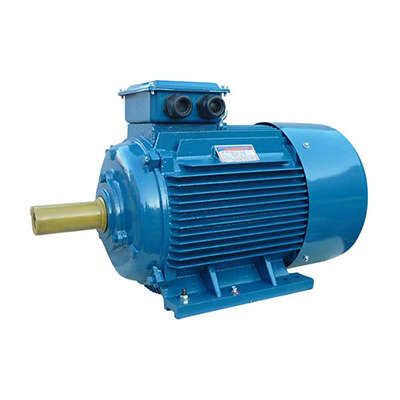

Электродвигатель (5АИ) 200 М8 18,5кВт 750 об./мин. IM 1001 (лапы) | 01.01.213657 Элком ОРЛАН

Электродвигатель 5АИ 200 М8 18,5 кВт 750 об/мин IM 1001 - трёхфазный асинхронный двигатель закрытого исполнения от бренда Элком, рассчитанный на постоянную работу в промышленных системах с напряжением 380/660 В. Артикул 01.01.213657 соответствует серийному решению 5АИ, совместимому с большинством аналогичных моделей.

Назначение и область применения

Электродвигатель 5АИ 200 М8 18,5 кВт 750 об/мин IM 1001 предназначен для привода оборудования, требующего умеренной скорости вращения и высокой надёжности. Подходит для насосов, вентиляторов, грузоподъёмных механизмов, конвейеров и других устройств, работающих в непрерывном режиме S1. Универсальность конструкции позволяет использовать его как замену двигателям марок А, АИР, 4А, 5А и им подобным.

Технические характеристики

• Мощность: 18,5 кВт - обеспечивает достаточную нагрузку для средних промышленных задач
• Напряжение: 380/660 В - работает в двух схемах соединения обмоток (звезда/треугольник)
• Частота: 50 Гц - стандартизирован для сетей России и стран СНГ
• Частота вращения: 750 об/мин - определяется количеством полюсов (8 шт.)
• Ток: 39 А - номинальный ток при 380 В, необходим для выбора автоматических выключателей и кабелей
• КПД: 89 % - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0,81 - показывает степень согласованности с сетью, влияет на потребление реактивной энергии
• Высота оси вращения: 200 мм - стандартный размер для крепления на раму или основание
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1001 - то же самое, что B3; указывает на горизонтальное крепление на лапах
• Климатическое исполнение: У2 - допустимо использование в помещениях с умеренным климатом, без конденсации
• Диапазон температур: от –45 C до +40 C - работает в холодных и жарких условиях, но не во внешней среде без защиты
• Нормативный документ: ГОСТ Р 51689-2000 - соответствие российским стандартам качества

Совместимость и монтаж

Электродвигатель 5АИ 200 М8 18,5 кВт 750 об/мин IM 1001 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими, имеющими те же габариты и крепёж. Крепится на лапах (B3 / IM1001) - требуется прочная плита или рама с отверстиями под болты M16. Посадочные размеры соответствуют ГОСТ, поэтому замена на аналогичный двигатель возможна без переделки установки. Для подключения используйте трёхжильный кабель сечением не менее 10–16 мм2 (в зависимости от длины и условий прокладки). Напряжение питания выбирают в зависимости от схемы соединения обмоток: звезда - 660 В, треугольник - 380 В.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034. Степень защиты IP55 предотвращает попадание пыли внутрь корпуса и повреждение от водяных струй - безопасен для использования в цехах с повышенной влажностью, пылью или мытьём оборудования. Соответствует требованиям безопасности для промышленного электрооборудования. Не рекомендуется применение в местах с взрывоопасными газами или пылью - не имеет взрывозащиты Ex.

Преимущества

• Высокий КПД (89%) снижает потери энергии и затраты на электроснабжение
• Закрытый корпус с IP55 увеличивает срок службы в запылённых и влажных средах
• Поддержка двойного напряжения (380/660 В) даёт гибкость при подключении
• Совместимость с популярными сериями двигателей упрощает замену и ремонт
• Возможность доработки для частотного регулирования - расширяет возможности управления скоростью

Ограничения применения

• Не предназначен для работы вне помещений без дополнительной защиты от атмосферных воздействий
• Не имеет взрывозащиты - нельзя использовать в зонах с легковоспламеняющимися газами, парами или пылью
• При работе на частотном преобразователе необходимо проверить совместимость с обмотками - стандартная изоляция не всегда рассчитана на высокочастотные импульсы
• Низкая скорость вращения (750 об/мин) делает его непригодным для приводов, требующих более 1000–1500 об/мин
• Климатическое исполнение У2 исключает длительную эксплуатацию при температурах ниже –45 C или выше +40 C без принудительного охлаждения

Примеры использования

• Насосы для перекачки воды в канализационных и водоснабжающих системах
• Вентиляционные установки в промышленных цехах и логистических комплексах
• Лебёдки, элеваторы, конвейеры на заводах по переработке материалов
• Циркуляционные насосы в системах отопления крупных объектов
• Приводы компрессоров и воздушных насосов в машиностроительных участках

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”. Перед первым запуском проверьте правильность коммутации обмоток
• Обязательно контролируйте уровень вибрации после монтажа - неравномерное крепление вызывает быстрый износ подшипников
• Для частотного регулирования запросите у производителя доработку - стандартная версия может перегреваться при работе на низких частотах
• Проверяйте температуру корпуса при первой эксплуатации - при нормальной нагрузке она не должна превышать +80…+90 C
• При замене старого двигателя сверьте не только мощность, но и тип крепления, диаметр вала и длину выходного конца
• Рекомендовано проводить профилактический осмотр каждые 1000–1500 часов: смазка подшипников, проверка клемм, очистка от пыли
