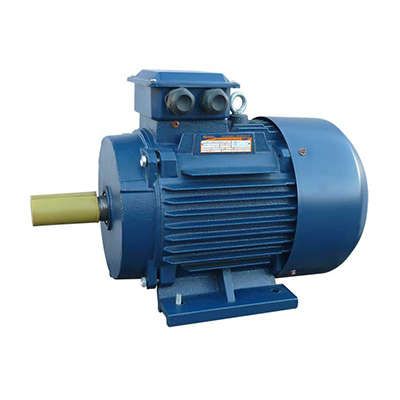

Электродвигатель (5АИ) 160 М2 18,5кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213692 Элком ОРЛАН

Электродвигатель 5АИ 160 М2 18,5 кВт 3000 об/мин IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213692 соответствует стандартизированному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 160 М2 18,5 кВт 3000 об/мин IM 1001 (лапы) предназначен для длительной работы в стационарных установках, где требуется надёжная и бесперебойная передача механической энергии. Применяется в системах с постоянной нагрузкой: промышленные насосы, вентиляционные установки, конвейеры, лебёдки, компрессоры и другое грузоподъёмное оборудование. Универсальное исполнение позволяет заменить двигатели серий А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 18,5 кВт - обеспечивает достаточную силу для средних и крупных промышленных механизмов
• Напряжение: 380/660 В - работает в двух схемах соединения обмоток (звезда/треугольник); рекомендуется использовать 380 В при звезде
• Частота: 50 Гц - совместим с сетями стран СНГ
• Число фаз: 3 - требует трёхфазного питания
• Частота вращения: 3000 об/мин - соответствует двум полюсам; идеально для высокоскоростных устройств
• Высота оси вращения: 160 мм - определяет габариты и посадочные размеры
• КПД: 90 % - высокий показатель эффективности преобразования электроэнергии
• Номинальный ток: 34,7 А - необходим для правильного выбора автоматических выключателей и кабелей
• Коэффициент мощности: 0,9 - близок к идеальному значению, снижает реактивную составляющую нагрузки
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1001 - то же самое, что B3; указывает на базовое крепление на горизонтальной поверхности
• Климатическое исполнение: У2 - допускает эксплуатацию в помещениях с умеренным климатом, без конденсации
• Диапазон температур: от –45 C до +40 C - подходит для холодных цехов и летней жары
• Нормативный документ: ГОСТ Р 51689-2000 - соответствие российским стандартам качества

Совместимость и монтаж

Электродвигатель 5АИ 160 М2 18,5 кВт 3000 об/мин IM 1001 (лапы) имеет классическую конструкцию с лапами для крепления к основанию. Посадочные размеры соответствуют ГОСТ, поэтому он взаимозаменяем с большинством двигателей серий АИР, 4А, 5А. Для монтажа используйте болты M12–M16 (зависит от основания). Клеммная коробка расположена сверху - доступна для подключения без демонтажа. Обязательно проверьте соответствие напряжения сети и схемы соединения обмоток (Y/Δ). При подключении к сети 380 В используется схема “звезда”.

Безопасность и стандарты

Двигатель выполнен в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012 и МЭК 60034. Степень защиты IP55 предотвращает попадание пыли внутрь корпуса и защищает от водяных струй - это важно для цехов с повышенной влажностью или периодической мойкой. Климатическое исполнение У2 гарантирует работоспособность при перепадах температур, но не предназначено для открытых площадок или экстремальных условий. Наличие термозащиты не предусмотрено - её необходимо устанавливать дополнительно при критически важных процессах.

Преимущества

• Высокий КПД (90%) снижает расход электроэнергии и тепловую нагрузку
• Широкая совместимость с популярными моделями - легко заменить старый двигатель без переделки монтажа
• Защита IP55 повышает долговечность в запылённых и влажных условиях
• Поддержка частотного регулирования - возможна доработка для управления скоростью через частотный преобразователь
• Стандартные габариты и клеммы - упрощают обслуживание и ремонт

Ограничения применения

• Не предназначен для работы в условиях с солёным воздухом, химическими парами или взрывоопасной средой
• Не имеет встроенной термозащиты - требует внешнего контроля температуры при длительной перегрузке
• Исполнение U2 исключает использование на улице или в неотапливаемых помещениях при температуре ниже –45 C
• При работе на частотном преобразователе возможен перегрев - нужна доработка и принудительное охлаждение
• Нельзя применять в системах с частыми пусками/остановками - оптимален для режима S1 (непрерывная работа)

Примеры использования

• Центробежный насос в системе водоснабжения промышленного объекта
• Вентилятор системы удаления дыма в производственном цеху
• Лебёдка для перемещения материалов на складе
• Компрессор воздушной системы в автосервисе
• Конвейерная лента на пищевом производстве

Практические советы

• При замене двигателя всегда сверьте посадочные размеры - высота оси 160 мм должна точно совпадать с местом крепления
• Выбирайте кабель с сечением не менее 10 мм2 для тока 34,7 А - учитывайте длину линии и падение напряжения
• Для частотного регулирования запросите у производителя доработку - стандартная версия может перегреваться при низких оборотах
• Проверяйте затяжку крепёжных болтов после первых 10–20 часов работы - вибрация может ослабить соединения
• Не применяйте этот двигатель в качестве замены для однофазных моделей - он требует трёхфазного питания
• При монтаже в помещении с высокой влажностью убедитесь, что клеммная коробка герметично закрыта
