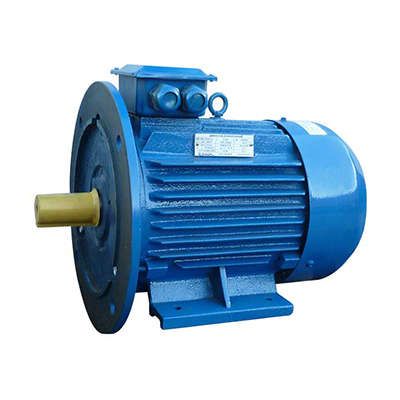

Электродвигатель (5АИ) 132 М2 11,0кВт 3000 об./мин. IM 2081 (комби) | 01.01.213633 Элком ОРЛАН

Электродвигатель 5АИ 132 М2 11,0кВт 3000 об./мин. IM 2081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на промышленном оборудовании. Артикул 01.01.213633 соответствует унифицированной серии 5АИ, совместимой с популярными моделями АИР, 4А и другими.

Назначение и область применения

Электродвигатель 5АИ 132 М2 11,0кВт 3000 об./мин. IM 2081 используется там, где требуется надёжная работа при постоянной нагрузке. Подходит для привода насосов, компрессоров, конвейеров, вентиляторов, станков и другого оборудования с равномерным режимом работы. Применяется в производстве, энергетике, пищевой и химической промышленности.

Технические характеристики

• Мощность: 11,0 кВт
• Частота вращения: 3000 об/мин
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В переменного тока
• Частота сети: 50 Гц
• Исполнение: закрытое (защита от внешних воздействий)
• Конструкция установки: IM 2081 - горизонтальное крепление на лапах с возможностью фланцевого монтажа
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 132 М2 11,0кВт 3000 об./мин. IM 2081 взаимозаменяем с сериями А, АИР, АИРМ, 4А, 4АМ, 5А, 5АМ и аналогичными. Крепится на лапах (IM 2081), что позволяет устанавливать его на рамы, основания или специальные платформы. Для соединения с механизмом используйте муфты или ремённую передачу. Убедитесь, что вал двигателя имеет подходящий диаметр и тип шпоночного паза для передачи крутящего момента. Подключение выполняйте через силовой кабель с учётом допустимых токов - для 11 кВт рекомендован медный провод сечением не менее 4–6 мм2.

Безопасность и стандарты

Произведён в соответствии с российскими и международными нормами: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (стандарты IEC). Конструкция обеспечивает защиту от попадания пыли и влаги благодаря закрытому корпусу. Наличие заземления обязательно - клемма заземления расположена на корпусе.

Преимущества

• Высокая надёжность за счёт унифицированной конструкции серии 5АИ
• Широкая совместимость с существующими системами привода
• Поддержание стабильной мощности при длительной работе без перегрева
• Простота обслуживания - доступ к клеммной коробке, возможность замены подшипников
• Соответствие современным требованиям безопасности и качества

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, агрессивных сред или с высокой влажностью без дополнительной защиты
• Не рассчитан на частотное регулирование скорости - работает только на номинальной частоте 50 Гц
• Запрещено использование в качестве пускового устройства или для кратковременных циклических нагрузок (S2-S4)
• Не применяется во взрывоопасных зонах - требуются двигатели с маркировкой Ex

Примеры использования

• Привод воздушного компрессора на заводе по производству пластмасс
• Насосная установка для подачи воды в систему орошения
• Конвейерная лента на пищевом производстве
• Центробежный вентилятор в системе вентиляции цеха
• Фрезерный станок с ЧПУ

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает обратное вращение вала
• Обеспечьте свободный доступ к клеммной коробке для технического обслуживания
• Проверяйте температуру корпуса при первой нагрузке - при нормальной работе она не должна превышать +90 C
• При замене старого двигателя сверьте габариты, массу и положение крепёжных отверстий - модель 5АИ 132 М2 имеет стандартные размеры, но отличается от некоторых модификаций 4А
• Используйте термореле или тепловую защиту для предотвращения перегрузки - особенно важна при длительной работе на грани мощности
