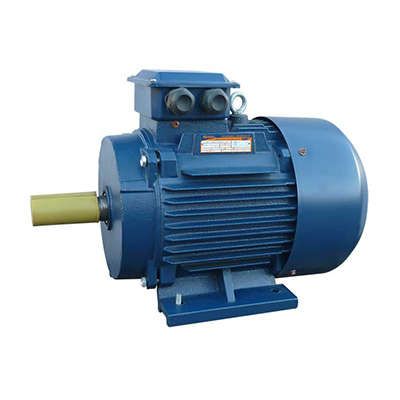

Электродвигатель (5АИ) 160 S4 15,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213688 Элком ОРЛАН

Электродвигатель 5АИ 160 S4 15,0кВт 1500 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Он подходит для насосов, вентиляторов и грузоподъёмного оборудования, обеспечивает надёжную передачу энергии при напряжении 380/660 В и имеет степень защиты IP55.

Назначение и область применения

Электродвигатель 5АИ 160 S4 15,0кВт 1500 об./мин. IM 1001 (лапы) предназначен для длительной работы в стационарных установках. Его используют там, где требуется устойчивый крутящий момент и высокая надёжность: в системах вентиляции, насосных станциях, конвейерах, лебёдках, компрессорах и другом оборудовании с постоянной нагрузкой.

Технические характеристики

• Мощность: 15 кВт
• Напряжение: 380/660 В (возможно подключение звездой или треугольником)
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин
• Количество полюсов: 4
• Высота оси вращения: 160 мм
• Ток при номинальной нагрузке: 30,1 А
• КПД: 89%
• Коэффициент мощности (cos φ): 0,85
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B3 - монтаж на лапах
• Монтажное исполнение: IM1001 - горизонтальный, с лапами
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы при температурах от -45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 160 S4 15,0кВт 1500 об./мин. IM 1001 (лапы) совместим со всеми типами оборудования, имеющими стандартные посадочные размеры для двигателей серии 5АИ. Крепление осуществляется через четыре лапы, расположенные по углам корпуса. Диаметр вала - стандартный для этой серии, соответствует ГОСТ. Для подключения используйте кабель с медными жилами, сечением не менее 6 мм2. Обязательно проверьте соответствие напряжения питания и способа соединения обмоток (звезда/треугольник) - указано на бирке двигателя.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом IEC 60034. Степень защиты IP55 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Конструкция исключает доступ к токоведущим частям при нормальной эксплуатации. Соответствует требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокий КПД - 89%, что снижает потери энергии и расходы на электроснабжение
• Закрытая конструкция с IP55 защищает внутренние элементы от пыли и влаги
• Универсальность: взаимозаменяем с популярными моделями А, АИР, 4А, 5А и другими аналогичными сериями
• Широкий диапазон рабочих температур - от -45 C до +40 C, позволяет использовать в холодных и жарких регионах
• Поддерживается возможность доработки для частотного регулирования - можно адаптировать под системы с ЧРП

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP55 не обеспечивает герметичность при погружении
• Не рекомендован для частых пусков с перегрузкой - длительный режим S1 требует стабильной нагрузки
• При использовании с частотным преобразователем необходимо согласовать параметры с производителем - стандартная версия не оптимизирована для широкого диапазона частот без доработки
• Не следует применять в средах с агрессивными химикатами или взрывоопасной пылью - для этого нужны специальные исполнения (например, Ex)

Примеры использования

• Насосы циркуляционные в системах отопления и водоснабжения
• Вентиляторы приточно-вытяжных установок
• Лебёдки и подъёмники на складах и производствах
• Конвейеры пищевой и фармацевтической промышленности
• Компрессоры воздушных систем

Практические советы

• При замене старого двигателя сверьте посадочные размеры, особенно расстояние между отверстиями лап и диаметр вала - серия 5АИ стандартизирована, но у некоторых аналогов есть отличия
• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация вызывает вращение в противоположном направлении
• Обеспечьте достаточную вентиляцию вокруг корпуса - даже при IP55 перегрев возможен при плохом теплообмене
• Если планируете использование с частотным преобразователем - запросите доработанную версию у поставщика; стандартный двигатель может выйти из строя при работе ниже 20–30 Гц
• Регулярно контролируйте состояние подшипников и смазки - срок службы зависит от условий эксплуатации и обслуживания
