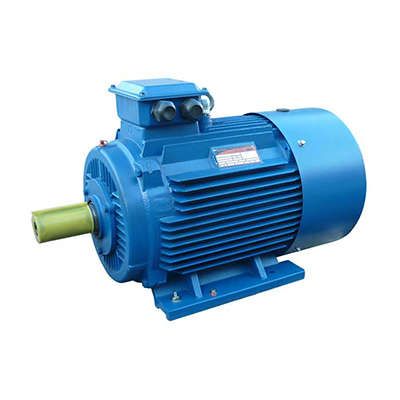

Электродвигатель (5АИ) 180 М8 15,0кВт 750 об./мин. IM 1001 (лапы) | 01.01.213748 Элком ОРЛАН

Электродвигатель 5АИ 180 М8 15,0кВт 750 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Его исполнение IP55 и высота оси 180 мм обеспечивают надёжную работу в промышленных условиях.

Назначение и область применения

Электродвигатель 5АИ 180 М8 15,0кВт 750 об./мин. IM 1001 предназначен для длительной работы в режиме S1 - то есть при постоянной нагрузке без перегрева. Он используется там, где требуется устойчивый крутящий момент при низкой скорости вращения. Подходит для:

• водяных и канализационных насосов;
• промышленных вентиляторов и дутьевых установок;
• конвейеров, лебёдок, подъёмников;
• дробилок, смесителей и другого оборудования с жёстким механическим профилем нагрузки.

Технические характеристики

• Мощность: 15 кВт - номинальная выходная мощность при 750 об/мин.
• Напряжение: 380/660 В - можно подключить звездой (660 В) или треугольником (380 В) в зависимости от сети.
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ.
• Фазы: 3 - требует трёхфазного питания.
• Частота вращения: 750 об/мин - соответствует 8 полюсам, что обеспечивает низкую скорость и высокий крутящий момент.
• КПД: 0.89 - эффективное преобразование электроэнергии в механическую работу.
• Ток: 31.3 А - номинальный ток при 380 В и соединении “треугольник”.
• Коэффициент мощности: 0.82 - среднее значение, характерное для двигателей этого класса.
• Высота оси вращения: 180 мм - определяет габариты и совместимость с рамами и муфтами.
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает внутрь в количестве, нарушающем работу) и от струй воды из любого направления.
• Исполнение: B3 - монтаж на лапах, горизонтальное расположение вала.
• Монтажное исполнение: IM1001 - аналогично B3; указывает на тип крепления и способ установки.
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, в помещениях с умеренной влажностью.
• Нормативный документ: ГОСТ Р 51689-2000 - соответствие российским стандартам качества.

Совместимость и монтаж

Электродвигатель 5АИ 180 М8 15,0кВт 750 об./мин. IM 1001 имеет стандартные присоединительные размеры, совместимые с большинством промышленных механизмов. Для монтажа:

• Используйте болты M16 для крепления на лапах (по ГОСТ).
• Посадочные диаметры вала: 55 мм - проверьте совпадение с валом привода или муфтой.
• Подключение к сети: три фазы L1, L2, L3 и заземление PE. Переключение между 380 В и 660 В осуществляется изменением схемы обмоток - внутри двигателя уже подготовлены выводы.
• Не допускается установка в местах с постоянным воздействием прямых струй воды или в пылевых камерах без дополнительной защиты.

Безопасность и стандарты

Электродвигатель 5АИ 180 М8 15,0кВт 750 об./мин. IM 1001 сертифицирован по:

• ГОСТ Р 51689-2000 - требования к электродвигателям общего назначения;
• ГОСТ 31606-2012 - безопасность машин и оборудования;
• МЭК 60034 - международные нормы для вращающихся электрических машин.

Защита IP55 снижает риск поражения током и повреждений от внешних факторов. Обязательно соблюдайте правила заземления и используйте автоматические выключатели с тепловой и магнитной защитой.

Преимущества

• Высокий КПД (89%) снижает затраты на электроэнергию.
• Закрытое исполнение IP55 позволяет использовать в запылённых и влажных цехах.
• Стандартные габариты и присоединительные размеры - легко заменить старые модели типа АИР, 4А, 5А.
• Широкий диапазон температур (-45…+40 C) - подходит для холодных складов и открытых площадок.
• Возможность доработки для частотного регулирования - даёт гибкость при модернизации систем управления.

Ограничения применения

• Не предназначен для частого пуска/останова - это вызывает перегрев обмоток.
• Не рекомендован для работы в агрессивных химических средах - корпус не защищён от кислот и щелочей.
• Не следует применять в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка).
• При работе на частотном преобразователе необходимо согласовать параметры с заводом-изготовителем - стандартная модель не оптимизирована для широкого диапазона частот.

Примеры использования

• Насосная станция водоснабжения - двигатель приводит в движение центробежный насос с постоянной нагрузкой.
• Вентиляционная система крупного цеха - обеспечивает равномерный поток воздуха при низкой скорости.
• Подъёмный механизм на складе - передаёт большой крутящий момент через редуктор.
• Оборудование для переработки древесины - приводит в действие дробильный барабан.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность меняет направление вращения.
• При использовании с частотным преобразователем - запросите у производителя доработанную версию с усиленной изоляцией и балансировкой ротора.
• Проверяйте уровень масла в подшипниках каждые 1000–1500 часов работы - смазка не заменяется на весь срок службы.
• При замене старого двигателя (например, АИР 180M8) - сверьте массу, размеры лап и диаметр вала. Электродвигатель 5АИ 180 М8 15,0кВт 750 об./мин. IM 1001 является прямой заменой.
• Не забывайте про термозащиту - даже при хорошем КПД возможен перегрев при плохой вентиляции вокруг корпуса.
