Электродвигатель (5АИ) 200 L2 45,0кВт 3000 об./мин. IM 1001 (лапы) | 01.01.213642 Элком ОРЛАН

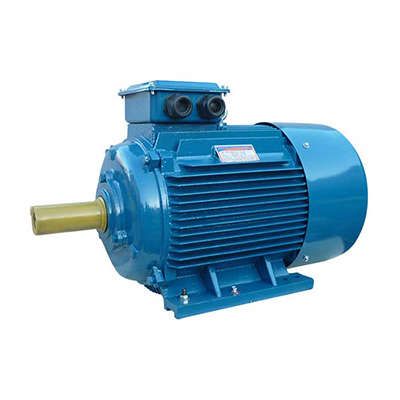

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 1001 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Он совместим с насосами, вентиляторами и грузоподъёмным оборудованием, работает от сети 380/660 В и отличается высокой надёжностью в условиях У2.

Назначение и область применения

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 1001 предназначен для длительной работы в промышленных установках с постоянной механической нагрузкой. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, лебёдок и другого оборудования, требующего стабильной мощности 45 кВт и скорости вращения 3000 об/мин. Применяется в цехах, на производствах, в коммунальных и энергетических объектах.

Технические характеристики

• Мощность: 45 кВт (номинальная, режим S1)
• Напряжение: 380/660 В (возможно подключение звезда/треугольник)
• Частота: 50 Гц
• Количество фаз: 3
• Частота вращения: 3000 об/мин
• Количество полюсов: 2
• КПД: 92%
• Номинальный ток: 82,3 А
• Коэффициент мощности (cos φ): 0,88
• Высота оси вращения: 200 мм
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B3 - монтаж на опорной плите с горизонтальным валом
• Монтажное исполнение: IM1001 - соответствует международному стандарту IEC, означает базовый монтаж с двумя боковыми лапами
• Климатическое исполнение: У2 - для умеренного климата, с возможной эксплуатацией при температурах от -45 C до +40 C
• Нормативный документ: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 1001 имеет стандартизированную присоединительную геометрию, что обеспечивает взаимозаменяемость с двигателями серий А, АИР, 4А, 5А и аналогичными моделями других производителей. Для монтажа требуется ровная бетонная или металлическая основа. Крепление осуществляется через два боковых лапы (B3). Диаметр вала - стандартный для этой рамы, проверьте посадочные размеры перед установкой. Обязательно соблюдайте правильное соединение фаз (U1-V1-W1) и заземление. Возможна доработка для работы с частотным преобразователем - уточните у поставщика наличие таких модификаций.

Безопасность и стандарты

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 1001 соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной запылённостью и влажностью, включая открытые площадки под навесом. Конструкция исключает доступ к токоведущим частям, снижает риск поражения током. Соответствие ГОСТ 31606-2012 гарантирует безопасность при работе в экстремальных температурах.

Преимущества

• Высокий КПД - 92%, что снижает потери электроэнергии и себестоимость эксплуатации
• Закрытый корпус с IP55 защищает от пыли и влаги, продлевает срок службы
• Стандартные габариты и крепления обеспечивают замену без перенастройки оборудования
• Широкий диапазон рабочих температур (-45…+40 C) - подходит для холодных регионов и неотапливаемых помещений
• Поддержка частотного управления - возможность адаптации под автоматические системы без замены двигателя

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2–S6); используется только в режиме S1
• Не рекомендуется для работы в агрессивных средах: химически активные пары, щелочи, кислоты - могут повредить изоляцию и покрытия
• При напряжении ниже 380 В или выше 660 В возможны перегрев и выход из строя - необходим стабилизированный источник питания
• Для работы с частотным преобразователем требуется предварительная доработка; стандартная версия не оптимизирована для частотного регулирования без согласования с заводом

Примеры использования

• Центробежный насос в системе водоснабжения промышленного комплекса
• Вентиляционная установка в производственном цехе с высокой запылённостью
• Лебёдка для перемещения грузов на складе
• Компрессор в системе сжатого воздуха
• Транспортерная лента на пищевом производстве

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает обратное вращение вала
• Обеспечьте достаточную вентиляцию вокруг двигателя - даже при IP55 перегрев возникает при плохом теплообмене
• При использовании в холодных условиях (ниже -20 C) допускается прогрев перед пуском, особенно после длительного простоя
• При замене старого двигателя сверьте не только мощность и обороты, но и тип крепления (IM1001), высоту оси (200 мм) и диаметр вала
• Для частотного регулирования выбирайте модели с пометкой “доработка для ЧР” - они имеют усиленную изоляцию и балансировку ротора
