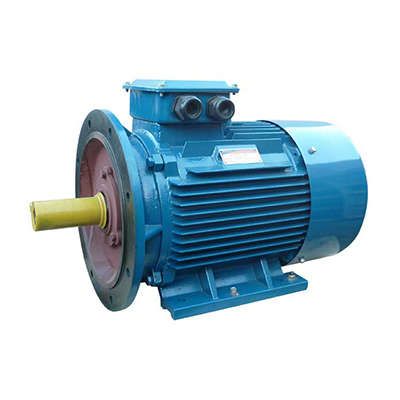

Электродвигатель (5АИ) 200 L2 45,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213644 Элком ОРЛАН

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Он сочетает лапчатую и фланцевую установку, что делает его универсальным решением для насосов, вентиляторов и грузоподъёмного оборудования.

Назначение и область применения

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) предназначен для длительной работы в стационарных промышленных установках. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с умеренной нагрузкой. Благодаря комбинированному монтажу (лапы + фланец), его можно устанавливать как на основание, так и прямо на корпус механизма - это повышает гибкость при проектировании.

Технические характеристики

• Мощность: 45 кВт
• Напряжение: 380/660 В (возможно подключение звездой или треугольником)
• Частота сети: 50 Гц
• Число фаз: 3
• Частота вращения: 3000 об/мин (2 полюса)
• Номинальный ток: 82,3 А
• КПД: 92%
• Коэффициент мощности (cos φ): 0,88
• Высота оси вращения: 200 мм
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Исполнение: B35 (лапы + фланец)
• Монтажное исполнение: IM2001 (соответствует международным нормам IEC)
• Климатическое исполнение: У2 (работа при температуре от -45C до +40C, умеренный климат, сухое помещение)
• Режим работы: S1 (непрерывный)

Совместимость и монтаж

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) совместим со всеми типами приводов, соответствующих стандарту IEC 60072. Для монтажа используйте болты M16 для лап и фланца. Посадочные размеры соответствуют ГОСТ Р 51689-2000. Кабельный вход выполнен через боковой кожух - подключайте кабель сечением не менее 16 мм2 для медного провода. Обязательно проверьте соответствие напряжения питания: при 380 В - соединение обмоток “треугольник”, при 660 В - “звезда”.

Безопасность и стандарты

Электродвигатель 5АИ 200 L2 45,0кВт 3000 об./мин. IM 2001 (комби (лапы+фланец)) произведен в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную эксплуатацию в помещениях с повышенной запылённостью и возможными брызгами воды. Соответствует требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокий КПД - 92%, снижает потери энергии и себестоимость эксплуатации
• Комбинированный монтаж (лапы + фланец) позволяет использовать одинаковый двигатель в разных схемах установки
• Широкий диапазон рабочих температур (-45…+40 C) - подходит для холодных цехов и открытых площадок
• Закрытый исполнение с принудительным воздушным охлаждением - надёжная работа даже в условиях пыли
• Возможна доработка для частотного регулирования - легко адаптируется под современные системы управления

Ограничения применения

• Не предназначен для работы в взрывоопасных средах - отсутствует взрывозащита Ex
• Не рекомендован для частого пуска/останова - оптимизирован для непрерывного режима S1
• При работе на частотном преобразователе требуется согласование с заводом-изготовителем - стандартная версия не имеет усиленной изоляции для высокочастотных импульсов
• Не следует применять в местах с постоянным воздействием прямого потока воды - IP55 защищает от брызг, но не от погружения

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Подъёмники, элеваторы, лебёдки грузоподъёмного оборудования
• Конвейеры на пищевых и химических производствах
• Компрессоры для пневматических систем

Практические советы

• При замене двигателя старой модели (например, АИР или 4А) - сверьте высоту оси (200 мм) и крепёжные отверстия - они совпадают с большинством унифицированных двигателей серии 5АИ
• Для долгой службы контролируйте температуру корпуса - при перегреве выше +90 C проверьте вентиляцию и нагрузку
• Если планируете использование с ЧРП - запросите доработку у производителя: усиление изоляции обмоток и термозащиту
• Проверяйте затяжку крепёжных болтов после первых 10–20 часов работы - допускается проседание металла
• Не применяйте этот двигатель в качестве замены для однофазных моделей - он требует трёхфазной сети 380/660 В
