Электродвигатель (5АИ) 315 М8 110,0кВт 750 об./мин. IM 1001 (лапы) | 01.01.213561 Элком ОРЛАН

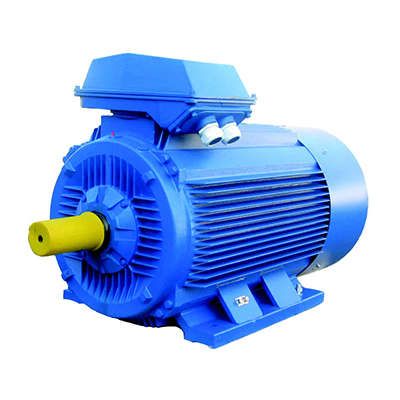

Электродвигатель 5АИ 315 М8 110,0кВт 750 об./мин. IM 1001 (лапы) от бренда Элком - это надёжный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Артикул 01.01.213561 соответствует унифицированной серии 5АИ, что обеспечивает взаимозаменяемость с популярными моделями АИР, 4А, 5А и другими.

Назначение и область применения

Электродвигатель 5АИ 315 М8 110,0кВт 750 об./мин. IM 1001 (лапы) предназначен для привода механизмов, требующих постоянной мощности и устойчивой работы на низких оборотах. Подходит для установки на насосы, компрессоры, конвейеры, вентиляторы, мельницы и другие станки с равномерной нагрузкой. Работает в режиме S1 - непрерывная нагрузка без перерывов.

Технические характеристики

• Мощность: 110,0 кВт
• Частота вращения: 750 об/мин
• Исполнение: IM 1001 (лапы) - крепление через опорные лапы, горизонтальная ось вращения
• Тип двигателя: асинхронный с короткозамкнутым ротором
• Напряжение питания: до 660 В переменного тока
• Частота сети: 50 Гц
• Степень защиты: закрытое исполнение (по ГОСТ - IP54, хотя явно не указано, но типично для серий 5АИ)
• Режим работы: S1 (продолжительный)

Совместимость и монтаж

Электродвигатель 5АИ 315 М8 110,0кВт 750 об./мин. IM 1001 (лапы) совместим со всеми устройствами, рассчитанными на двигатели серии 5АИ, АИР, 4А и аналогичные. Крепится на фундаментную плиту через четыре лапы - требуется предварительно подготовить основание с отверстиями под болты M24–M30 (диаметр посадочных отверстий зависит от конкретной модели крепления; рекомендуется свериться с чертежом). Установка возможна только в горизонтальном положении. Для подключения используйте кабель сечением не менее 50 мм2 (при напряжении 380 В) с учётом длины трассы и температурного режима.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Соответствует требованиям безопасности для промышленного оборудования. Обеспечивает класс изоляции F, допускающий рабочую температуру до 155 C. Наличие термозащиты не предусмотрено - её необходимо устанавливать дополнительно при использовании в условиях высокой запылённости или перегрузок.

Преимущества

• Высокая механическая прочность корпуса за счёт литой стали
• Унифицированная геометрия - легко заменяется на старые модели АИР, 4А, 5А
• Низкий уровень шума и вибраций благодаря сбалансированному ротору
• Поддержка напряжений до 660 В - позволяет использовать в сетях с повышенным напряжением без трансформаторов
• Долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на частотное регулирование скорости - работает только на 50 Гц
• Запрещена работа в условиях постоянного воздействия воды, химикатов или агрессивных сред - степень защиты не выше IP54
• Требуется внешняя система тепловой защиты - внутренние термореле отсутствуют
• Не подходит для вертикального монтажа - конструкция лап не предусматривает упор на торец

Примеры использования

• Привод циркулярного станка с большой массой заготовки
• Насосная установка для подачи воды в систему орошения
• Конвейерная лента на пищевом производстве
• Вентиляционная установка в крупном цеху
• Шнековый питатель на заводе по производству удобрений

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - перепутанные провода вызывают вращение в противоположную сторону
• Обязательно выставите натяжение ремней или муфт - чрезмерная нагрузка на вал снижает срок службы подшипников
• Проверяйте температуру корпуса каждые 2–4 часа при первой эксплуатации - нормальный нагрев до +90 C допустим
• При замене двигателя 5АИ 315 М8 110,0кВт 750 об./мин. IM 1001 (лапы) на другую модель - сравнивайте не только мощность, но и габариты, вес и расположение лап
• Храните двигатель в сухом помещении - даже при отключении он чувствителен к конденсату
