Электродвигатель (5АИ) 315 S6 110,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213483 Элком ОРЛАН

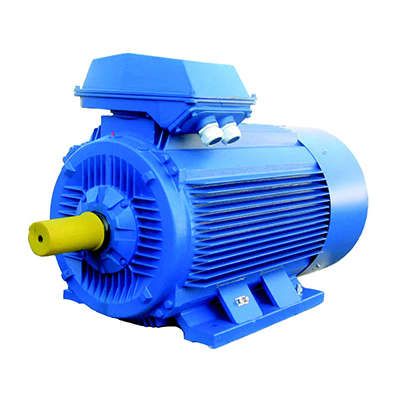

Электродвигатель 5АИ 315 S6 110,0кВт 1000 об./мин. IM 1001 - трёхфазный асинхронный двигатель общего назначения с короткозамкнутым ротором, предназначенный для постоянной работы в промышленных системах. Произведён брендом Элком, артикул 01.01.213483, совместим с большинством аналогичных моделей серий 5А, АИР, 4А.

Назначение и область применения

Электродвигатель 5АИ 315 S6 110,0кВт 1000 об./мин. IM 1001 предназначен для привода оборудования, требующего устойчивой работы на низких оборотах и высоком крутящем моменте. Подходит для насосов, вентиляторов, грузоподъёмных механизмов, конвейеров и других установок с постоянной нагрузкой. Рассчитан на длительный режим работы S1 - работает без перерыва при номинальной нагрузке.

Технические характеристики

• Мощность: 110 кВт
• Напряжение: 380/660 В - можно подключить звездой (660 В) или треугольником (380 В)
• Частота: 50 Гц
• Число фаз: 3
• Обороты: 1000 об/мин
• Количество полюсов: 6
• Ток: 206 А (при 380 В)
• КПД: 94%
• Коэффициент мощности: 0,86
• Высота оси вращения: 315 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на опорную плоскость, вал горизонтальный
• Монтажное исполнение: IM1001 - соответствует международному стандарту IEC, означает базовый монтаж с боковыми лапами
• Климатическое исполнение: У2 - рассчитан на умеренный климат, температура от –45 C до +40 C
• Норматив: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 315 S6 110,0кВт 1000 об./мин. IM 1001 взаимозаменяем с двигателями серий А, АИР, 4А, 5А и другими, имеющими те же габариты и крепление. Крепится на фундамент через лапы (B3). Посадочные размеры соответствуют ГОСТ - проверьте соответствие посадочных мест на оборудовании, особенно диаметр вала и расстояние между крепёжными отверстиями. Для подключения используйте три фазы и ноль (если требуется заземление). Напряжение 380 В - подключение треугольником; 660 В - звездой. Переключение возможно только при отключенном питании.

Безопасность и стандарты

Электродвигатель 5АИ 315 S6 110,0кВт 1000 об./мин. IM 1001 соответствует российским и международным нормам безопасности: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Применяется в помещениях с контролируемой средой - не предназначен для открытых площадок или агрессивных химических сред.

Преимущества

• Высокий КПД - 94%, снижает потери энергии и себестоимость эксплуатации
• Закрытый корпус с IP55 - надёжная защита от внешних воздействий
• Поддержка двух напряжений (380/660 В) - гибкость подключения в разных сетях
• Совместимость со многими типами двигателей - замена без переделки креплений
• Допускает доработку для частотного регулирования - возможность адаптации под современные системы управления

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2–S6) - только S1
• Не выдерживает прямого попадания воды, сильного дождя или погружения - IP55 не равно IP67
• Не рекомендован для экстремально холодных условий ниже –45 C - возможна потеря смазки и хрупкость материалов
• Требует стабильного питания - скачки напряжения свыше +-10% могут вызвать перегрев и выход из строя
• Не имеет встроенного термозащитного устройства - необходимо использовать внешнюю защиту по току и температуре

Примеры использования

• Циркуляционные насосы в системах теплоснабжения
• Вентиляторы крупных воздуховодов в промышленных цехах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры в пищевой и металлургической промышленности
• Мельницы, компрессоры, прессы с постоянной нагрузкой

Практические советы

• При первом запуске проверьте правильность чередования фаз - неверное вращение повредит приводимое оборудование
• Убедитесь, что крепёжные болты затянуты с усилием, указанным в техпаспорте - недостаточная затяжка вызывает вибрацию
• Для частотного регулирования запросите доработку у производителя - стандартная версия не оптимизирована под ЧРП
• Проверяйте температуру корпуса во время работы - при превышении 90 C возможен перегрев даже при номинальной нагрузке
• При замене старого двигателя сравните массу и габариты - 5АИ 315 S6 110,0кВт 1000 об./мин. IM 1001 весит около 1100 кг, нужен прочный фундамент
• Не открывайте крышку клеммной коробки при работающем двигателе - риск поражения током и нарушения степени защиты IP55
