Электродвигатель (5АИ) 355 S6 160,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213498 Элком ОРЛАН

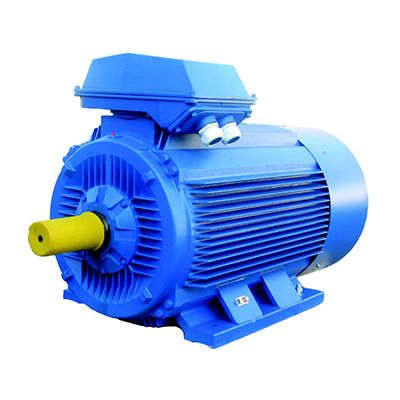

Электродвигатель 5АИ 355 S6 160,0кВт 1000 об./мин. IM 1001 от Элком - это мощный асинхронный двигатель с короткозамкнутым ротором, предназначенный для длительной работы в промышленном оборудовании. Он совместим со многими сериями двигателей и рассчитан на питание от сети 380–660 В, 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 355 S6 160,0кВт 1000 об./мин. IM 1001 предназначен для постоянной нагрузки в режиме S1 - то есть работает без перерывов при номинальной мощности. Подходит для привода насосов, компрессоров, конвейеров, вентиляторов, станков и другого оборудования с устойчивой механической нагрузкой. Его можно использовать там, где требуются надежность, высокий КПД и долгий срок службы.

Технические характеристики

• Мощность: 160,0 кВт
• Частота вращения: 1000 об/мин
• Тип двигателя: асинхронный с короткозамкнутым ротором
• Исполнение: закрытое (защита от внешних воздействий)
• Режим работы: S1 (продолжительный)
• Напряжение питания: до 660 В
• Частота сети: 50 Гц
• Конструктивное исполнение: IM 1001 (горизонтальное установление на лапах, с одним валовым выходом)
• Стандарты соответствия: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 355 S6 160,0кВт 1000 об./мин. IM 1001 взаимозаменяем с моделями маркировок А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ. Это позволяет заменить старый двигатель без изменения крепления или приводных элементов. Установка выполняется на горизонтальную поверхность через лапы. Для монтажа требуется соблюдение габаритов и посадочных размеров, указанных в чертежах производителя. Обязательна проверка совпадения диаметра вала и шпоночного паза с приводным механизмом.

Безопасность и стандарты

Электродвигатель 5АИ 355 S6 160,0кВт 1000 об./мин. IM 1001 произведен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (двигатели переменного тока), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (стандарты IEC для электромашин). Конструкция обеспечивает защиту от случайного контакта с токоведущими частями благодаря закрытому корпусу.

Преимущества

• Высокая надежность за счет унифицированной конструкции и качественной изоляции обмоток
• Широкая совместимость с существующими системами привода - легко заменяет аналогичные модели
• Поддержка напряжений 380 В и 660 В - возможность подключения в различных сетях
• Закрытое исполнение снижает риск попадания пыли и влаги внутрь двигателя
• Оптимальная эффективность при работе в режиме S1 - минимальные потери энергии

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2, S3 и др.) - при таких условиях возможен перегрев
• Не имеет встроенной защиты от перегрузки - необходимо применять внешние тепловые реле или частотные преобразователи
• Не рекомендован для использования во взрывоопасных зонах - отсутствует взрывозащита
• Не допускается работа при температуре окружающей среды выше +40 C без дополнительного охлаждения

Примеры использования

• Привод центрального насоса на водопроводной станции
• Конвейерная лента на пищевом производстве
• Вентиляционная система крупного холодильного комплекса
• Фрезерный станок с ЧПУ в металлообработке
• Компрессор воздуха в заводской pneumatic сети

Практические советы

• Перед установкой проверьте соответствие напряжения сети и схемы подключения обмоток (звезда/треугольник)
• Обеспечьте свободный доступ к вентиляционным каналам - забивание решёток вызывает перегрев
• При замене двигателя сверьте массу и габариты нового экземпляра с предыдущим - даже одинаковые модели могут отличаться по весу
• Используйте термостаты или датчики температуры для контроля нагрева обмоток в ответственных системах
• Для управления скоростью используйте частотный преобразователь - он продлит жизнь двигателю и снизит потребление энергии
