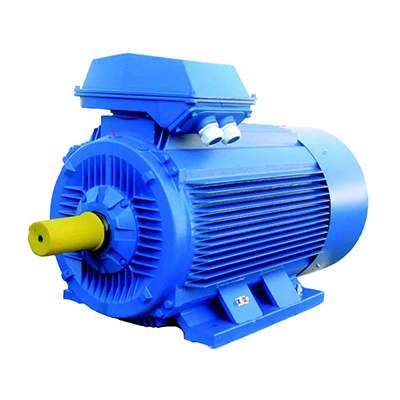

Электродвигатель (5АИ) 315 М6 132,0кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213485 Элком ОРЛАН

Электродвигатель 5АИ 315 М6 132,0кВт 1000 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213485 соответствует серийному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 315 М6 132,0кВт 1000 об./мин. IM 1001 (лапы) предназначен для длительной работы в стационарных установках, где требуется надёжная и устойчивая механическая мощность. Применяется в системах с постоянной скоростью вращения: промышленные насосы, вентиляционные установки, конвейеры, лебёдки, компрессоры и другое грузоподъёмное оборудование. Универсальное исполнение позволяет заменить двигатели серий А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 132 кВт (номинальная, при работе в режиме S1)
• Напряжение: 380/660 В - возможность подключения звездой или треугольником
• Частота: 50 Гц, переменный ток (трёхфазный)
• Частота вращения: 1000 об/мин (при 6 полюсах)
• Ток: 244 А (номинальный при 380 В)
• КПД: 94,2% - высокая эффективность преобразования энергии
• Коэффициент мощности: 0,87 - оптимальный для промышленных сетей
• Высота оси вращения: 315 мм - стандартный размер для монтажа на рамы и основания
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1001 - то же самое, что B3; указывает на базовое крепление на лапах
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, в условиях умеренного климата
• Нормативы: ГОСТ Р 51689-2000, ГОСТ 31606-2012, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 315 М6 132,0кВт 1000 об./мин. IM 1001 (лапы) совместим со всеми механизмами, рассчитанными на стандартные размеры по ГОСТ. Посадочные размеры соответствуют типовым чертежам для двигателей серии 5АИ. Для монтажа необходима прочная бетонная или металлическая платформа с отверстиями под крепёж лап. Диаметр отверстий под болты - согласно чертежам производителя. Кабельный вход расположен сверху - рекомендуется использовать герметичные вводы при повышенной влажности. Обязательно проверьте соответствие напряжения питания (380 В или 660 В) и способа подключения обмоток (звезда/треугольник).

Безопасность и стандарты

Электродвигатель 5АИ 315 М6 132,0кВт 1000 об./мин. IM 1001 (лапы) соответствует требованиям ГОСТ Р 51689-2000 и международным нормам МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в запылённых и влажных помещениях. Конструкция исключает доступ к токоведущим частям при работающем оборудовании. Наличие термозащиты не предусмотрено - её необходимо устанавливать дополнительно при использовании в критических системах.

Преимущества

• Высокий КПД - снижает расход электроэнергии и тепловую нагрузку
• Широкий диапазон рабочих температур - подходит для холодных цехов и открытых площадок
• Закрытый корпус с IP55 - долговечность в сложных условиях
• Универсальная совместимость - взаимозаменяем с популярными моделями АИР, 4А, 5А
• Поддержка доработки для частотного регулирования - можно адаптировать под ЧРП при необходимости

Ограничения применения

• Не предназначен для частого пуска/останова - рассчитан на длительный режим S1
• Отсутствует встроенная термозащита - требует внешнего контроля перегрева
• Не имеет фланцевого крепления - нельзя напрямую соединять с редукторами без переходных муфт
• Не используется во взрывоопасных средах - не имеет взрывозащиты Ex
• При напряжении 660 В требуется правильная схема подключения обмоток - неверное соединение повредит двигатель

Примеры использования

• Циркуляционные насосы в системах отопления крупных объектов
• Вентиляторы приточно-вытяжных установок в производственных цехах
• Лебёдки и подъёмники на складах и в портах
• Компрессоры воздуха для технологических процессов
• Приводы конвейерных линий в пищевой и химической промышленности

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда” - проверьте маркировку на клеммной коробке
• Обеспечьте свободный доступ к клеммной коробке для обслуживания и диагностики
• Установите автоматический выключатель с тепловой защитой на 280–300 А
• Проверьте балансировку вала перед первым пуском - особенно после перевозки
• Если планируете использование с частотным преобразователем - сообщите об этом при заказе: возможна доработка для улучшения работы на низких частотах
• При эксплуатации в условиях ниже 0C - предварительно прогрейте двигатель перед запуском, чтобы избежать конденсата внутри
