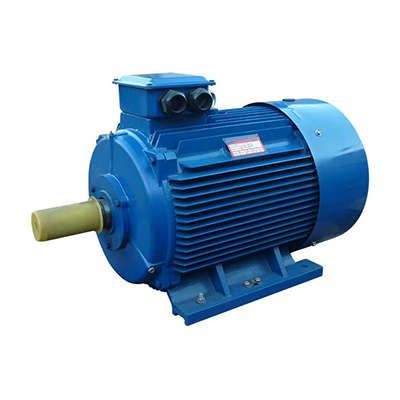

Электродвигатель (5АИ) 280 S4 110,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213763 Элком ОРЛАН

Электродвигатель 5АИ 280 S4 110,0кВт 1500 об./мин. IM 1001 (лапы) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку в промышленных системах. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Артикул 01.01.213763 соответствует серийному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 280 S4 110,0кВт 1500 об./мин. IM 1001 (лапы) предназначен для длительной работы в стационарных установках, где требуется надёжная и устойчивая механическая мощность. Применяется в системах с постоянной скоростью вращения: насосы, вентиляционные установки, конвейеры, лебёдки, компрессоры и другое грузоподъёмное оборудование. Универсальное исполнение позволяет заменить двигатели серий А, АИР, 4А, 5А и аналогичные модели.

Технические характеристики

• Мощность: 110 кВт
• Напряжение: 380 / 660 В - возможность подключения звезда/треугольник
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин (4 полюса)
• Ток: 196 А при 380 В
• КПД: 95,3%
• Коэффициент мощности (cos φ): 0,87
• Высота оси вращения: 280 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, горизонтальная ось
• Монтажное исполнение: IM1001 - то же, что B3, согласно IEC
• Климатическое исполнение: У2 - работает при температурах от -45C до +40C, умеренный климат, сухое помещение
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 280 S4 110,0кВт 1500 об./мин. IM 1001 (лапы) совместим со стандартными опорами и муфтами для двигателей серии 5АИ. Посадочные размеры соответствуют ГОСТ Р 51689-2000. Для монтажа необходима прочная бетонная или металлическая платформа с возможностью выравнивания по уровню. Кабельный вход расположен сверху - рекомендуется использовать кабель сечением не менее 50 мм2 для медного провода при 380 В. Наличие лап (B3) исключает необходимость фланцевого крепления - достаточно болтовых отверстий в основании.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международным стандартом МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Климатическое исполнение У2 допускает эксплуатацию в неотапливаемых помещениях при соблюдении диапазона температур. Соответствие нормам гарантирует соответствие требованиям промышленной безопасности.

Преимущества

• Высокий КПД - 95,3% снижает потери энергии и себестоимость эксплуатации
• Закрытый корпус с IP55 - долговечность в сложных условиях
• Универсальность - взаимозаменяем с популярными моделями АИР, 4А, 5А
• Поддержка двух напряжений (380/660 В) - гибкость при подключении
• Дополнительно можно доработать для частотного регулирования - расширяет возможности автоматизации

Ограничения применения

• Не предназначен для частого пуска/останова - высокие пусковые токи могут перегревать обмотки
• Не используется во взрывоопасных средах - отсутствует взрывозащита Ex
• Не рекомендован для работы ниже -45C или выше +40C - риск повреждения изоляции и смазки
• Требуется стабильное питание - скачки напряжения более +-10% могут вызвать перегрев
• Не имеет встроенного термозащитного устройства - необходимо внешнее тепловое реле

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы крупных воздуховодов в промышленных цехах
• Лебёдки и подъёмники на складах и производствах
• Компрессоры для воздушных сетей
• Приводы конвейерных линий в пищевой и химической промышленности

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”
• Обязательно проверьте совпадение посадочных размеров с установленным оборудованием - диаметр вала и расположение лап должны точно соответствовать
• Для продления срока службы регулярно контролируйте уровень смазки подшипников и состояние вентиляционных каналов
• Если планируете частотное управление - сообщите об этом при заказе: двигатель можно доработать под частотный преобразователь
• Не забудьте установить тепловое реле и предохранители - даже при высоком КПД перегрузка может привести к выходу из строя
