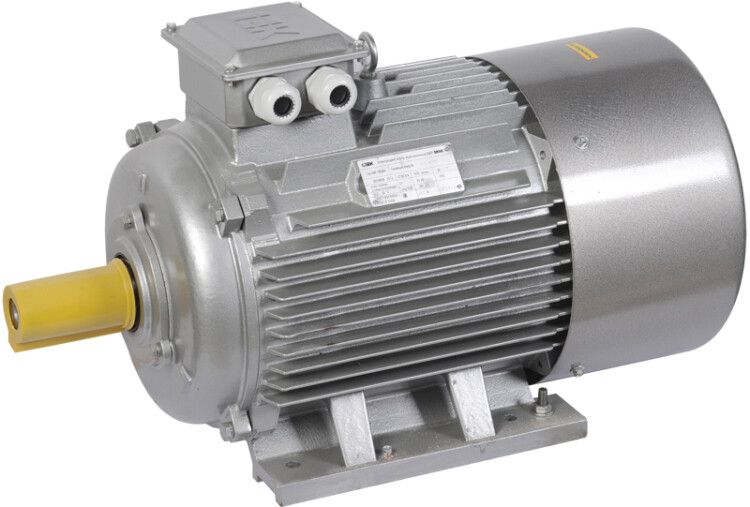

Электродвигатель АИР DRIVE 3ф 250S4 380/660В 75кВт 1500об/мин 1081 IEK DRV250-S4-075-0-1510

Электродвигатель трехфазный АИР 250S4 660/380В 75кВт 1500об/мин 1081 (лапы) DRIVE IEK - надёжный асинхронный двигатель для промышленного оборудования, работающий на напряжении 380 В или 660 В, с мощностью 75 кВт и частотой вращения 1500 об/мин. Модель из серии DRIVE от IEK предназначена для длительной эксплуатации в сложных условиях, обеспечивая устойчивую работу на станках, насосах, конвейерах и других системах.

Назначение и область применения

Электродвигатель трехфазный АИР 250S4 660/380В 75кВт 1500об/мин 1081 (лапы) DRIVE IEK используется там, где требуется постоянная и стабильная механическая мощность. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров, смесителей, станков с ЧПУ, механизмов затворов и задвижек. Применяется в обрабатывающей, добывающей промышленности, ЖКХ, энергетике и транспорте.

Технические характеристики

• Мощность: 75 кВт
• Частота вращения: 1500 об/мин
• Номинальное напряжение: 380 В / 660 В (возможно переключение соединений обмоток)
• Количество фаз: 3
• Частота сети: 50 Гц
• Количество полюсов: 4
• Типоразмер корпуса: 250 мм
• Высота оси вращения: 250 мм
• Номинальный ток: 137,76 А (при 380 В) / 79,32 А (при 660 В)
• Тип подшипников: шариковые
• Степень защиты: IP55 - защищён от пыли и струй воды с любого направления
• Исполнение: B3 - установка на лапах
• Монтажное исполнение: IM1081 - горизонтальная установка на лапах с возможностью свободного вала
• Диапазон рабочих температур: от –45 C до +40 C
• Гарантия: 3 года

Совместимость и монтаж

Электродвигатель трехфазный АИР 250S4 660/380В 75кВт 1500об/мин 1081 (лапы) DRIVE IEK имеет классическое монтажное исполнение IM1081 - лапы для крепления к основанию. Для подключения используйте три фазы и землю. Напряжение можно выбрать: 380 В (соединение “звезда”) или 660 В (соединение “треугольник”). Перед запуском проверьте правильность коммутации обмоток по схеме на бирке двигателя. Диаметр вала соответствует стандартным муфтам и ременным передачам для типоразмера 250 мм. Учитывайте посадочные размеры лап: они совместимы с большинством промышленных рам и опорных платформ.

Безопасность и стандарты

Электродвигатель соответствует требованиям ГОСТ 19523 и международным нормам IEC 60034. Степень защиты IP55 позволяет использовать его в помещениях с повышенной влажностью, пылью и риском попадания струй воды - например, на производствах с мойкой оборудования. Конструкция исключает самовозгорание при нормальных режимах работы. Обязательно соблюдайте правила электробезопасности: заземление корпуса обязательно, подключение через автоматический выключатель и тепловое реле.

Преимущества

• Высокий КПД благодаря оптимизированной конструкции сердечника и обмоток
• Долгий срок службы за счёт шариковых подшипников и качественной изоляции
• Устойчивость к перегрузкам и колебаниям напряжения в пределах допустимых значений
• Поддержка двух напряжений (380/660 В) - гибкость при подключении в разных сетях
• Защита IP55 снижает потребность в специальном кожухе или помещении
• Производитель IEK гарантирует соответствие деталей и сборки заявленным параметрам

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита (Ex-исполнение)
• Не рекомендован для работы ниже –45 C или выше +40 C - возможны отказы подшипников или изоляции
• Не следует использовать без термореле или частотного преобразователя при частых пусках - высокий пусковой ток может повредить контакты
• Запрещено подключение к однофазной сети - требует трёхфазного питания
• При работе на 660 В необходимо точно соблюсти схему “треугольник” - неверное подключение вызовет перегрев

Примеры использования

• Привод циркуляционного насоса в системе отопления крупного жилого комплекса
• Двигатель для конвейерной ленты на заводе по переработке металла
• Привод воздушного компрессора на газоперерабатывающем объекте
• Привод шнекового смесителя в пищевой промышленности
• Привод задвижки на трубопроводе в системе водоснабжения

Практические советы

• Перед первым запуском проверьте вращение вала - при необходимости поменяйте местами любые две фазы
• Проверяйте уровень смазки подшипников каждые 1000–2000 часов работы - шариковые подшипники требуют периодической закладки смазки
• При монтаже на лапы используйте антивибрационные прокладки - особенно важно при работе с чувствительными механизмами
• Для управления двигателем применяйте частотный преобразователь, если нужна регулировка скорости - он продлит срок службы и снизит нагрузку на сеть
• Обеспечьте доступ к клеммной коробке для обслуживания - она расположена сверху, её нельзя закрывать герметичными крышками
• При замене старого двигателя сравнивайте не только мощность, но и массу, габариты и тип крепления - АИР 250S4 имеет вес около 420 кг
