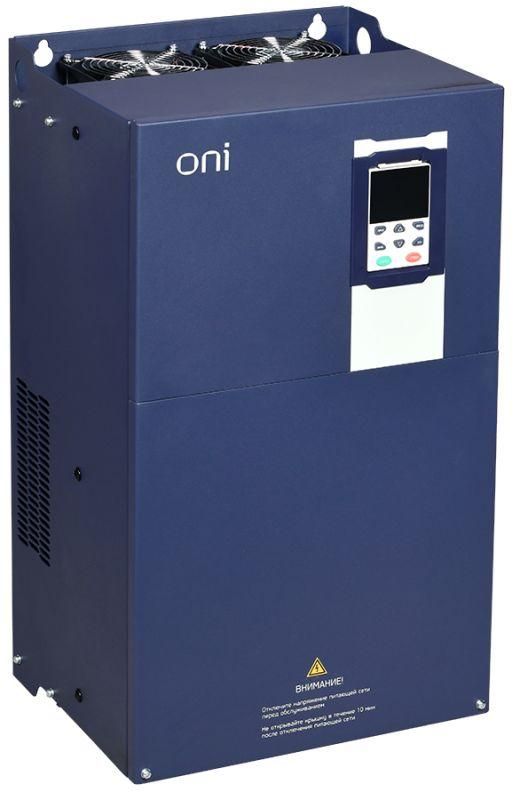

Преобразователь частоты K750 380В 3 фазы, мощность 55-75кВт 112-150А, IP20 ONI - K750-33-5575M IEK

Преобразователь частоты 380В 3 фазы 55-75кВт 112-150А от бренда ONI (IEK), артикул k750-33-5575m, предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Обеспечивает стабильную работу при высоких нагрузках и поддерживает широкий диапазон частот.

Назначение и область применения

Преобразователь частоты используется для управления скоростью и моментом электродвигателей мощностью до 55 кВт. Подходит для оборудования, где требуется плавный запуск, точная настройка скорости или энергосбережение. Применяется в промышленности: насосы, вентиляторы, конвейеры, компрессоры, подъёмники, лифты, системы вентиляции и кондиционирования. Также допустимо использование в ЖКХ и строительстве - например, для управления насосными станциями или подъёмными механизмами.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная входная мощность: 55 кВт
• Номинальный выходной ток: 150 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другим стандартом
• Тип преобразования: непосредственный (AC–AC), без промежуточного постоянного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, не предназначена для установки во влажных или пыльных условиях без корпуса
• Интерфейсы связи: один порт RS-485, поддержка Modbus RTU
• Управление: ручное через LCD-панель, дистанционное через внешние устройства, интеграция с PLC и SCADA-системами
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3 фазы 55-75кВт 112-150А рассчитан на подключение к двигателям с номинальным током до 150 А. Для монтажа необходима установка в закрытом щите с хорошей вентиляцией из-за отсутствия защиты выше IP20. Клеммы питания и выхода - болтовые, требуют затяжки усилием согласно руководству. Подключаемый двигатель должен соответствовать классу изоляции F и иметь термозащиту. Для работы с сетевыми протоколами требуется настройка через RS-485 и программатор или ПЛК. Установка возможна вертикально или горизонтально - соблюдайте минимальные зазоры вокруг аппарата (не менее 100 мм сбоку и сверху).

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности для промышленного оборудования. Соответствует нормам IEC 61800-5-1 и ГОСТ Р МЭК 61800-5-1. Защита от перегрева, перегрузки по току, короткого замыкания и потери фазы реализована внутренними цепями. Отсутствие защиты IP65 или выше требует обязательного размещения внутри электрошкафа, исключающего доступ к токоведущим частям.

Преимущества

• Высокая точность управления благодаря векторному управлению с обратной связью - улучшает динамику и стабильность при изменении нагрузки
• LCD-дисплей с интуитивным меню позволяет легко настраивать параметры без компьютера
• Поддержка Modbus и RS-485 обеспечивает простую интеграцию в автоматизированные системы
• Широкий диапазон частот (до 600 Гц) позволяет использовать устройство для высокоскоростных задач - шпиндели, центрифуги, тестовые стенды
• Наличие плат расширения (по запросу) даёт возможность добавить аналоговые входы/выходы, дискретные сигналы, энкодерные интерфейсы

Ограничения применения

• Не предназначен для установки вне закрытого шкафа - степень защиты IP20 не защищает от пыли, влаги и механических повреждений
• Не рекомендован для работы с однофазными двигателями или сетями ниже 380 В
• Мощность 55 кВт - максимальная; при длительной работе на пределе возможен перегрев без достаточного охлаждения
• Отсутствует встроенный тормозной модуль - для быстрого останова двигателя потребуется внешний тормозной резистор
• Не подходит для взрывоопасных сред - не имеет сертификата ATEX или IECEx

Примеры использования

• Промышленный конвейер с изменяемой скоростью доставки деталей
• Циркулярный насос в системе теплоснабжения, работающий в режиме “по температуре”
• Лифтовой механизм с плавным пуском и остановом для комфорта пассажиров
• Вентилятор в системе вентиляции, регулируемый по уровню CO₂
• Шпиндель станка с ЧПУ, требующий частоты до 600 Гц для высокоскоростной обработки

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и N - неверная последовательность может вызвать вращение двигателя в обратном направлении
• Настройте параметры ускорения и замедления - слишком резкие изменения нагружают механику и сеть
• Для долгой службы используйте фильтры входного тока и реактивные элементы, особенно если питание от старой сети с помехами
• При использовании RS-485 применяйте экранированный кабель, заземлите экран с одной стороны - это снижает помехи в промышленной среде
• Обязательно настройте защиту по току и температуре - даже при наличии встроенного контроля лучше задать значения под ваш двигатель
• Запомните: этот преобразователь частоты не является источником бесперебойного питания - он не работает при отключении сети
