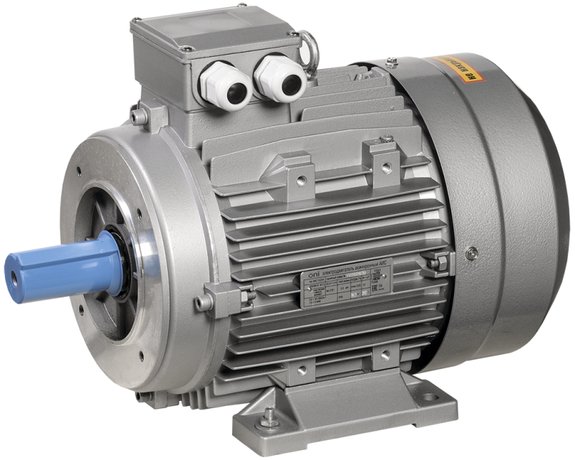

Электродвигатель АИС 3ф 100L4 220/380В 2.2кВт 1500об/мин 2181 ONI ONS100-L4-002-2-1521 IEK

Электродвигатель трехфазный АИС 100L4 2,2кВт 1500об/мин 220/380В ONI - надёжный асинхронный двигатель для промышленного оборудования, работающий в сетях 220/380 В и подходящий для постоянной нагрузки на вентиляторах, насосах, конвейерах и станках. Артикул ons100-l4-002-2-1521 соответствует сертифицированному образцу по ГОСТ 51689.

Назначение и область применения

Электродвигатель трехфазный АИС 100L4 2,2кВт 1500об/мин 220/380В ONI предназначен для привода механизмов, требующих устойчивой работы при постоянной нагрузке. Подходит для использования в обрабатывающей промышленности, ЖКХ, энергетике, транспорте и строительстве. Часто применяется в насосах, вентиляторах, транспортёрных лентах, компрессорах, смесителях, затворах и других устройствах с механической нагрузкой.

Технические характеристики

• Мощность: 2,2 кВт - достаточна для средних по габаритам приводов
• Частота вращения: 1500 об/мин - соответствует четырёхполюсному исполнению при частоте сети 50 Гц
• Напряжение: 220/380 В - работает в двух схемах соединения обмоток: треугольник (220 В) и звезда (380 В)
• Ток: 8,94 А (при 220 В) / 5,18 А (при 380 В) - позволяет рассчитывать сечение кабеля и защитную автоматику
• КПД: 0,81 - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0,81 - показывает близость к оптимальной нагрузке без необходимости дополнительной компенсации
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Высота оси вращения: 100 мм - совпадает с типоразмером корпуса, важна при подборе креплений и муфт
• Подшипники: шариковые - обеспечивают долгую службу при равномерной нагрузке
• Климатическое исполнение: У2 - допустимо использование в закрытых помещениях с умеренным климатом
• Рабочий диапазон температур: от –45 до +40 C - выдерживает холодные условия, но не предназначена для открытого монтажа зимой
• Монтажное исполнение: IM2181 - фланцевый крепёж с валом на выходе, без лап
• Нормативный документ: ГОСТ 51689 - соответствие российскому стандарту на асинхронные двигатели

Совместимость и монтаж

Электродвигатель трехфазный АИС 100L4 2,2кВт 1500об/мин 220/380В ONI имеет фланцевое исполнение IM2181 - значит, он крепится через фланец к оборудованию, а не на лапы. Для подключения используйте трёхфазную сеть с возможностью переключения обмоток между “звезда” и “треугольник”. Диаметр вала не указан в данных - перед установкой проверьте совместимость с приводными элементами (муфтами, шкивами). Кабель питания должен иметь минимальное сечение 2,5 мм2 для 380 В и 4 мм2 для 220 В. Монтаж выполняйте на ровной поверхности, исключая перекосы вала.

Безопасность и стандарты

Электродвигатель трехфазный АИС 100L4 2,2кВт 1500об/мин 220/380В ONI соответствует ГОСТ 51689 и имеет степень защиты IP55, что обеспечивает безопасную эксплуатацию в условиях повышенной запылённости и влажности. Защита от перегрузки и короткого замыкания должна обеспечиваться внешними устройствами - сам двигатель не имеет встроенной термозащиты. Не рекомендуется использовать в взрывоопасных зонах - отсутствует взрывозащита Ex.

Преимущества

• Универсальное напряжение 220/380 В - можно подключить в любые трифазные сети
• Высокая степень защиты IP55 - подходит для цехов с мойкой и высокой влажностью
• Стандартная высота оси 100 мм - легко найти совместимые опоры и муфты
• Низкий уровень шума и вибраций благодаря шариковым подшипникам
• Соответствие ГОСТ - гарантия качества и ремонтопригодности

Ограничения применения

• Не предназначен для работы при температурах ниже –45 C - при экстремальном холоде требуется предварительный прогрев
• Отсутствует встроенная тепловая защита - обязательна установка теплового реле или частотника с функцией защиты
• Фланцевое исполнение IM2181 исключает возможность крепления на лапы - нельзя использовать там, где нужна свободная установка на раму
• Не подходит для частотного регулирования без специального инвертора - стандартный двигатель не оптимизирован для частотного управления
• Не взрывозащищён - запрещено применение в зонах с горючими газами, пылью или паром

Примеры использования

• Насосы для подачи воды в системах водоснабжения и канализации
• Вентиляционные установки в промышленных зданиях
• Ленточные транспортёры на пищевых и металлургических производствах
• Циркулярные и фрезерные станки с постоянной скоростью вращения
• Компрессоры малой мощности для воздушных систем
• Затворы и задвижки в трубопроводах с электроприводом

Практические советы

• При подключении к сети 380 В используйте схему “звезда”, при 220 В - “треугольник”; неверное соединение приведёт к снижению мощности или перегреву
• Обязательно проверяйте правильность фазировки перед первым запуском - неправильное чередование вызовет вращение в противоположную сторону
• Для длительной службы контролируйте нагрев корпуса - при работе на пределе допустимо повышение температуры до +80 C, выше - необходимо снизить нагрузку
• Перед монтажом убедитесь, что фланец и вал точно совпадают с приводным элементом; люфт или перекос сократят срок службы подшипников
• Рекомендуется периодическая смазка подшипников каждые 1–2 года - данные по интервалу смазки указаны в паспорте двигателя
• При замене старого двигателя сверьте типоразмер, высоту оси и монтажное исполнение - даже небольшое расхождение может потребовать доработки креплений
