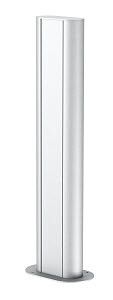

Электромонтажная колонна 0,68 м 1-сторонняя 70x140x675 мм (алюминий,белый) (ISSOGHS70140RW) | 6289098 OBO Bettermann

Электромонтажная колонна OBO BETTERMANN артикул ISSOGHS70140RW - это односторонний алюминиевый корпус высотой 675 мм для внутреннего монтажа распределительных устройств. Подходит для установки розеток, выключателей и других элементов с помощью монтажных коробок серии 71GD. Конструкция обеспечивает надёжную фиксацию и простую сборку в помещениях с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

Электромонтажная колонна ISSOGHS70140RW предназначена для монтажа электроустановочных изделий внутри помещений: жилых домов, офисов, административных зданий и промышленных объектов. Она служит основанием для установки модульных устройств через монтажные коробки серии 71GD. Колонна используется там, где требуется компактное, эстетичное и легко монтируемое решение для группового размещения розеток, выключателей, светорегуляторов и аналогичных элементов.

Технические характеристики

• Высота: 675 мм
• Ширина: 146 мм
• Глубина: 70 мм
• Форма профиля: овальная
• Материал: алюминий, свободный от галогенов
• Покрытие: окраска, цвет RAL 9010 (чисто-белый)
• Степень защиты: IP30 - защита от твёрдых предметов более 2,5 мм, но не от воды
• Кабельный ввод: снизу
• Системное отверстие: 76,5 мм - для установки монтажных коробок 71GD
• Количество крышек: одна, из алюминия, необработанная поверхность
• Тип крепления: подставка - позволяет устанавливать колонну на пол
• Сквозной профиль: да - позволяет протягивать кабели через всю длину

Совместимость и монтаж

Электромонтажная колонна ISSOGHS70140RW совместима исключительно с монтажными коробками серии 71GD, которые фиксируются в центральном отверстии Ø76,5 мм. Крепление осуществляется с помощью подставки - колонна устанавливается вертикально на полу. Для монтажа необходимо:

• Запросить монтажные коробки 71GD соответствующего типа (например, для розеток или выключателей)
• Убедиться, что кабели подведены снизу - входы находятся только в нижней части корпуса
• Использовать только оригинальную крышку, входящую в комплект - другие крышки не обеспечивают герметичность и механическую целостность

Процедура монтажа: закрепить подставку на полу, вставить колонну, провести кабели через нижние вводы, установить монтажные коробки 71GD, закрыть сверху крышкой.

Безопасность и стандарты

Электромонтажная колонна OBO BETTERMANN ISSOGHS70140RW соответствует требованиям безопасности для внутренних установок. Степень защиты IP30 предотвращает доступ твёрдых предметов диаметром более 2,5 мм, но не защищает от влаги - применение допускается только в сухих помещениях. Материал алюминия не содержит галогенов, что снижает риск образования токсичных газов при возгорании.

Преимущества

• Лёгкий вес благодаря алюминиевой конструкции - удобен для транспортировки и монтажа
• Овальный профиль обеспечивает эстетичный вид и устойчивость к деформациям
• Сквозной канал позволяет прокладывать кабели от одного уровня до другого без дополнительных отверстий
• Белое покрытие RAL 9010 хорошо сочетается с интерьерами и маскирует следы эксплуатации
• Наличие подставки исключает необходимость крепления к стене - можно использовать в местах, где невозможно сверлить

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - степень защиты IP30 недостаточна
• Не поддерживает монтаж без коробок 71GD - нельзя устанавливать устройства напрямую в профиль
• Нельзя использовать с другими типами крышек - только оригинальная крышка из комплекта
• Размеры профиля (70×146 мм) не позволяют встраивать крупногабаритные устройства - подходят только стандартные модульные элементы

Примеры использования

• Установка группы розеток в коридоре квартиры
• Размещение выключателей освещения в офисном помещении
• Монтаж системы управления светом в учебном классе
• Объединение нескольких точек контроля в одном месте на производстве (например, кнопки запуска/останова)

Практические советы

• Перед заказом проверьте, что используемые монтажные коробки 71GD имеют нужную глубину и количество модулей - они должны точно войти в отверстие Ø76,5 мм
• Если планируете прокладывать много кабелей, учтите, что сквозной профиль имеет ограниченный внутренний объём - не перегружайте его
• При использовании на полу убедитесь, что поверхность ровная - неровности могут вызвать перекос колонны
• Не используйте колонну в качестве несущей конструкции - она рассчитана только на нагрузку от установленных устройств
• Артикул ISSOGHS70140RW всегда указывает на конкретную модель - не путайте её с другими сериями OBO, даже если внешне похожи
