Электротруба ПНД гибкая гофрированная д. 20 мм, цвет оранжевый, с коаксиальным кабелем SAT нг(А)-HF, 50 м | 7VE92050 DKC ДКС

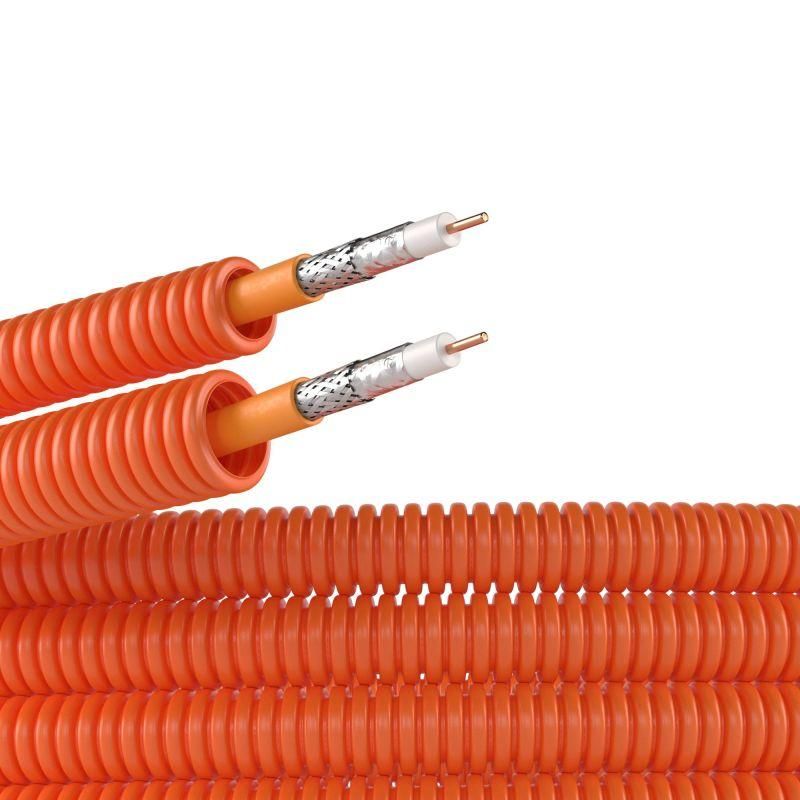

Электротруба ПНД гибкая гофрированная диаметр 200 мм / 20 мм, цвет оранжевый, с коаксиальным кабелем SAT нг(А)-HF, 50 м DKC - готовое решений для быстрой прокладки спутникового сигнала: кабель уже установлен внутри трубы, что исключает необходимость самостоятельной протяжки. Бренд DKC предлагает эту комплектацию как часть серии Octopus для профессионального монтажа в жилых и коммерческих объектах.

Назначение и область применения

Электротруба ПНД гибкая гофрированная диаметр 200 мм / 20 мм, цвет оранжевый, с коаксиальным кабелем SAT нг(А)-HF, 50 м DKC предназначена для скрытой прокладки коаксиального кабеля в стенах, полу или бетонных конструкциях. Подходит для установки систем спутникового TV, антенн, IP-камер и других устройств, требующих передачи RF-сигнала. Уже подготовленный кабель позволяет ускорить монтаж в условиях ограниченного времени или сложного доступа.

Технические характеристики

• Материал трубы: полиэтилен низкого давления (ПНД)
• Наружный диаметр трубы: 19,5 мм
• Внутренний диаметр трубы: 14,5 мм
• Номинальный диаметр: 20 мм
• Длина: 50 метров (в бухте)
• Цвет: оранжевый
• Степень защиты IP55: защищена от пыли и струй воды с любого направления
• Температурный диапазон эксплуатации: от –45 C до +90 C
• Прочность на разрыв: 200 Н
• Кабель внутри: SAT нг(А)-HF, волновое сопротивление 75 Ом, диаметр по изоляции 4,8 мм, класс экранирования A
• Распространение горения: да - материал поддерживает горение, не самозагасаемый
• Обшивка: отсутствует

Совместимость и монтаж

Электротруба ПНД гибкая гофрированная диаметр 200 мм / 20 мм, цвет оранжевый, с коаксиальным кабелем SAT нг(А)-HF, 50 м DKC совместима со стандартными фитингами и переходниками для ПНД-труб. Монтаж выполняется путём укладки в штробы, стяжку пола или заливку в бетон. Кабель не требует протяжки - он уже расположен внутри трубы. Для оконечивания используйте F-коннекторы, подходящие для коаксиальных кабелей 75 Ом. Гофра легко гнётся, позволяя проходить через изгибы радиусом более 100 мм.

Безопасность и стандарты

Кабель SAT нг(А)-HF соответствует требованиям к негорючести и малому выделению дыма и газов при возгорании. Это делает его допустимым для внутренней прокладки в зданиях. Однако сама труба ПНД не является самозагасаемой - при наличии открытого пламени она продолжает гореть. Применение в местах с высоким риском возгорания (например, рядом с нагревательными элементами) требует дополнительной защиты. IP55 обеспечивает безопасную работу во влажных помещениях, таких как кухни, ванные комнаты, чердачные перекрытия.

Преимущества

• Кабель уже протянут - не требуется усилия и оборудование для затяжки
• Сокращает время монтажа на 30–50% по сравнению с прокладкой трубы и кабеля отдельно
• Защита кабеля от механических повреждений при укладке в бетон или штробу
• Удобство хранения и транспортировки - одна бухта вместо двух материалов
• Яркий оранжевый цвет упрощает визуальное распознавание трассы при ремонте или модернизации

Ограничения применения

• Не применяется в открытом воздухе без дополнительной защиты от УФ-лучей - ПНД со временем теряет прочность под прямыми солнечными лучами
• Не предназначен для прокладки в канализационных коллекторах, где есть контакт с агрессивными жидкостями
• Не используется в системах с напряжением выше 50 В переменного тока - это не силовая труба
• Поддерживает горение - запрещено использовать там, где требуется материал с классом нг(А) по всей конструкции
• Внутренний диаметр 14,5 мм не позволяет заменить кабель после монтажа - нельзя протянуть другой провод

Примеры использования

• Прокладка спутникового сигнала от антенны на крыше к телевизору в гостиной через стену и пол
• Установка системы видеонаблюдения с внешних камер в многоквартирном доме
• Монтаж кабеля в монолитных панельных домах, где невозможно сверлить каналы после заливки
• Скрытая прокладка в стяжке пола в офисах с подвесным потолком

Практические советы

• Перед монтажом проверьте целостность кабеля - наличие повреждений на поверхности трубы может указывать на дефект внутри
• При укладке в бетон не допускайте резких перегибов - минимальный радиус изгиба должен быть не менее 100 мм
• На выходах из трубы используйте пластиковые вставки или муфты, чтобы не повредить изоляцию кабеля
• Для длинных трасс (>30 м) рекомендуется делать контрольные точки - помечайте места выхода кабеля, так как замена невозможна
• При работе в холоде (ниже –20 C) согрейте бухту перед разматыванием - ПНД становится хрупким
• Учитывайте посадочный диаметр 20 мм - выбирайте крепления, фитинги и коробки, рассчитанные именно на этот размер
