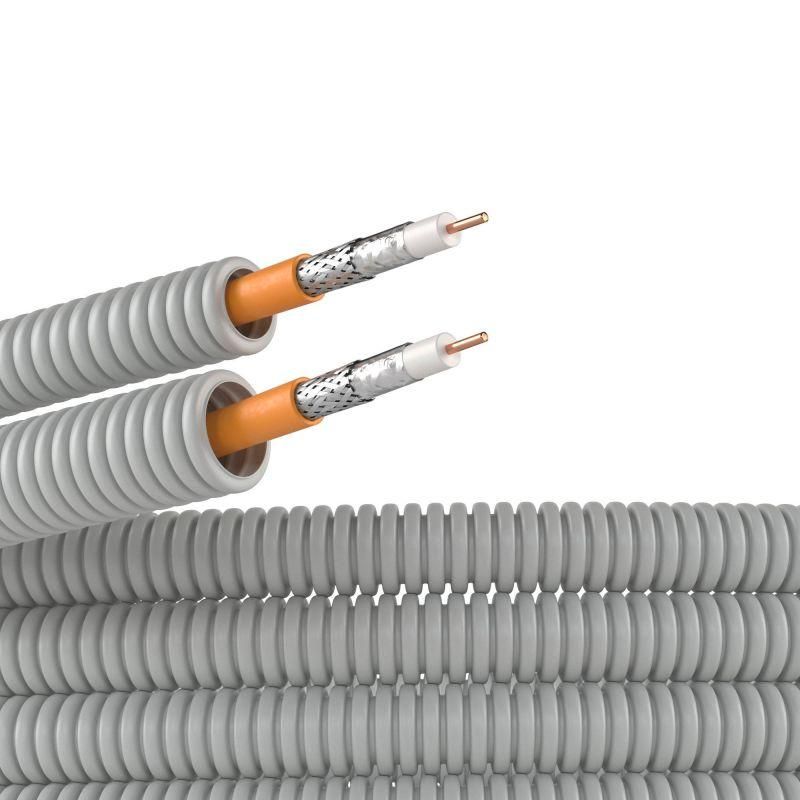

Электротруба ПВХ гибкая гофрированная д. 20 мм, цвет серый, с коаксиальным кабелем SAT нг(А)-HF, 25 м | 9VE92025 DKC ДКС

Электротруба ПВХ гибкая гофрированная d20мм с кабелем SAT нг(А)-HF, 25м от DKC (ДКС) - готовое решение для быстрой прокладки коаксиального кабеля в стенах, потолках и полу. Артикул 9ve92025 сочетает защищённую трубу и уже установленный кабель, исключая необходимость самостоятельной протяжки.

Назначение и область применения

Электротруба ПВХ гибкая гофрированная d20мм с кабелем SAT нг(А)-HF, 25м предназначена для прокладки сигнального коаксиального кабеля в закрытых конструкциях: стенных штробах, пустотах фальш-стен и фальш-потолков, стяжке полов или под фальш-полами. Подходит для систем спутникового TV, антенного оборудования, видеонаблюдения и других слаботочных сетей. Готовая комплектация ускоряет монтаж и снижает риск повреждения кабеля.

Технические характеристики

• Тип: гибкая гофрированная труба из ПВХ
• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,9 мм
• Длина: 25 метров (в бухте)
• Цвет: серый
• Степень защиты IP55: защита от пыли и струй воды с любого направления
• Рабочий температурный диапазон: от –5 C до +60 C
• Прочность на разрыв: 100 Н
• Обшивка: отсутствует
• Встроенный кабель: SAT нг(А)-HF, класс экранирования A, волновое сопротивление 75 Ом, диаметр по изоляции 4,8 мм

Совместимость и монтаж

Электротруба ПВХ гибкая гофрированная d20мм с кабелем SAT нг(А)-HF, 25м совместима со стандартными крепёжными элементами для гофрированных труб: хомутами, зажимами, креплениями на саморезы. Монтаж выполняется без необходимости протяжки кабеля - он уже расположен внутри трубы. Учитывайте внутренний диаметр 14,9 мм: не используйте кабели с внешним диаметром более 14 мм. Для изгибов радиусом менее 100 мм рекомендуется применять специальные переходники, чтобы не деформировать кабель.

Безопасность и стандарты

Кабель SAT нг(А)-HF соответствует требованиям пожарной безопасности: не распространяет горение (нг), имеет низкую дымообразующую способность и малую токсичность выделений при горении (HF). Труба выполнена из ПВХ, устойчивого к воздействию влаги и химически активных сред. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной влажности и запылённости.

Преимущества

• Уже протянутый кабель - экономия времени на установке, нет риска перегнуть или порвать провод при затяжке
• Защита кабеля от механических повреждений во время монтажа и последующей эксплуатации
• Гибкость трубы позволяет легко прокладывать её в труднодоступных местах
• IP55 обеспечивает надёжную защиту даже в условиях частичного контакта с водой
• Серый цвет трубы хорошо маскируется в большинстве интерьеров и конструкций

Ограничения применения

• Не предназначен для открытой прокладки под прямыми солнечными лучами - ПВХ со временем теряет эластичность
• Не использовать при температурах ниже –5 C: материал становится хрупким
• Не допускается использование в помещениях с постоянным воздействием открытого пламени или высоких температур (>60 C)
• Не подходит для силовой проводки - только для слаботочных цепей (SAT-кабель рассчитан на сигнал, а не на ток)
• Отсутствие обшивки делает трубу чувствительной к острым краям металлических конструкций - требуется защита при проходе через отверстия

Примеры использования

• Подключение спутниковых антенн к ресиверам в многоквартирных домах
• Прокладка кабеля для системы видеонаблюдения в фальш-потолке офиса
• Монтаж антенного кабеля в стенной штробы при ремонте квартиры
• Установка сигнальных линий в технических коробах под фальш-полом

Практические советы

• Перед монтажом проверьте целостность кабеля - при наличии видимых повреждений на поверхности трубы замените изделие
• При резке трубы используйте ножницы по пластике - обычный нож может деформировать гофру и повредить кабель внутри
• Для поворотов с радиусом меньше 100 мм применяйте заводские угловые переходники - так сохранится качество передачи сигнала
• Фиксируйте трубу каждые 50–70 см, особенно в вертикальных участках, чтобы избежать провисания кабеля
• При работе в сырых помещениях дополнительно герметизируйте вход/выход трубы с помощью силиконового уплотнителя
