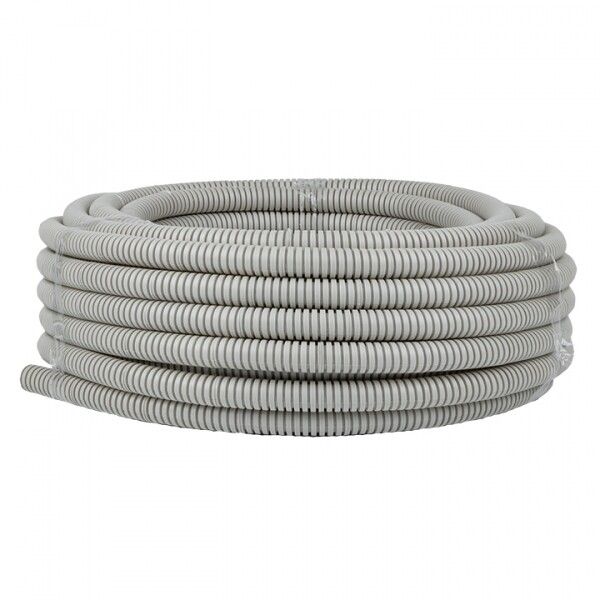

Труба гофрированная ПВХ d20мм с протяжкой сер. (уп.25м) Plast PROxima EKF tg-z-20-25n

Труба гибкая гофрированная ПВХ с протяжкой диаметр 20 мм (25 м) от EKF - это надежная кабеленесущая система для внутренней прокладки проводов и кабелей в зданиях. Благодаря гибкости, наличию протяжки и защите IP55, она упрощает монтаж и обеспечивает безопасную работу в условиях повышенной запыленности и влажности.

Назначение и область применения

Труба гибкая гофрированная ПВХ с протяжкой диаметр 20 мм (25 м) предназначена для скрытой прокладки силовых и слаботочных кабелей внутри помещений: жилых домов, офисов, производственных цехов, торговых площадей. Подходит для прокладки в стенах, перегородках, потолках, штробах и каналах. Защита IP55 позволяет использовать её в местах с высокой запыленностью и влажностью - например, в кухнях, ванных комнатах, на производстве.

Технические характеристики

• Материал: ПВХ (поливинилхлорид) - самозатухающий, не поддерживает горение
• Наружный диаметр: 20 мм - соответствует номинальному диаметру, подходит для кабелей до 8–10 мм2
• Длина бухты: 25 метров - оптимальна для крупных участков прокладки
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Температурный диапазон: от –40 C до +60 C - работает в холодных и нагреваемых средах
• Прочность на разрыв: 100 Н - выдерживает нагрузки при монтаже и эксплуатации
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба без повреждения
• Цвет: серый - стандартизирован для промышленного использования
• Содержание галогенов: да - при горении выделяет хлор, требует вентиляции в случае ЧП
• Обшивка: отсутствует - легче и дешевле, чем с металлической или текстильной оболочкой

Совместимость и монтаж

Труба гибкая гофрированная ПВХ с протяжкой диаметр 20 мм (25 м) совместима со всеми типами кабелей: NYM, VVG, PVS, FTP, UTP, а также с медными и алюминиевыми жилами. Протяжка уже установлена - достаточно закрепить один конец, продеть кабель через трубу и потянуть за протяжку. Для фиксации используйте пластиковые хомуты или крепления на расстоянии не более 1 м друг от друга. Учитывайте минимальный радиус изгиба 60 мм - не допускайте острых перегибов. Не применяйте для прокладки в земле или на улице - материал не рассчитан на УФ-излучение и постоянную влажность грунта.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что снижает риск распространения пламени при коротком замыкании. Соответствует требованиям к пожаробезопасности для внутренних систем. Класс воспламеняемости по UL94 - прочее, то есть не имеет официальной классификации по этому стандарту, но материал прошел тестирование на самоугасание. IP55 обеспечивает защиту от пыли и водяных струй - важный фактор для помещений с повышенной влажностью. Однако при пожаре труба выделяет галогены - требуется хорошая вентиляция после возгорания.

Преимущества

• Уже оснащена протяжкой - экономит время при прокладке кабелей
• Высокая гибкость - легко адаптируется к сложному контуру прокладки
• Электроизоляционные свойства - не проводит ток, защищает от поражения
• Защита IP55 - устойчивость к пыли и брызгам воды
• Не поддерживает горение - снижает риск возгорания при аварии
• Легкий вес - удобно транспортировать и работать с бухтой

Ограничения применения

• Не предназначен для наружной прокладки - ПВХ хрупнет под УФ-излучением
• Не используется в контакте с открытым огнем или высокими температурами выше +60 C
• Не рекомендуется для прямого земляного монтажа - недостаточная механическая прочность против давления грунта
• При пожаре выделяет токсичные галогенные газы - не подходит для плохо вентилируемых закрытых пространств без системы удаления дыма
• Не совместим с агрессивными химическими средами - масла, растворители, щелочи могут разрушить поверхность

Примеры использования

• Прокладка кабелей питания для светильников в потолке офисного здания
• Скрытая прокладка сигнальных проводов от датчиков движения в коридорах
• Подключение автоматики к станкам в цеху с высокой запыленностью
• Монтаж слаботочных сетей (LAN, TV, телефония) в стеновых штробах квартир
• Замена старой металлорукавной системы на более легкую и доступную ПВХ-гофру

Практические советы

• Перед монтажом проверьте целостность протяжки - если оборвана, замените трубу
• При прокладке нескольких кабелей в одной трубе суммарный диаметр не должен превышать 40% внутреннего объема - иначе будет трудно затянуть и повысится нагрев
• Для длинных трасс (>15 м) используйте смазку на основе силикона - облегчит протяжку
• Не перегибайте трубу меньше 60 мм - это вызывает микротрещины и снижает срок службы
• Храните бухту в сухом месте, избегайте длительного воздействия прямого солнечного света
• Артикул tg-z-20-25n от EKF PROxima - выбирайте этот вариант, когда нужна надежная, готовая к работе гофра без дополнительных аксессуаров
