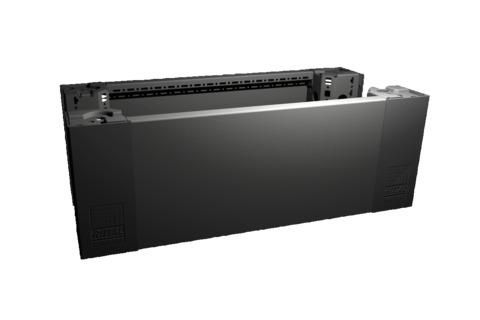

Элемент цоколя 600х200мм пер./зад. (уп.2шт) Rittal 8620022

Элемент цоколя периферийный/задний 600×200 мм 2 шт от Rittal - компонент системы цоколей VX, предназначенный для завершения сборки корпусов оборудования на площадках с высокими требованиями к защите и герметичности. Артикул 8620022 обеспечивает надежную фиксацию и совместимость с другими элементами серии VX.

Назначение и область применения

Элемент цоколя периферийный/задний 600×200 мм 2 шт используется для замыкания боковой или задней стороны корпуса в системе цоколей VX. Он служит для защиты внутреннего оборудования от внешних воздействий, улучшает жесткость конструкции и обеспечивает герметичность при установке в условиях повышенной запыленности, влажности или на открытых площадках.

Технические характеристики

• Габаритная ширина: 600 мм
• Высота панели: 200 мм
• Материал: сталь - прочная, устойчивая к деформациям
• Цвет: черный - антикоррозийное покрытие, соответствует стандартам эстетики промышленного оборудования
• Комплектность: 4 угловых элемента, 4 заглушки, 1 соединительная заглушка, 1 панель цоколя (200 мм), 2 панели цоколя (100 мм), крепеж
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствие требованиям безопасности для электрооборудования

Совместимость и монтаж

Элемент цоколя периферийный/задний 600×200 мм 2 шт совместим исключительно с системой цоколей VX от Rittal. Устанавливается на уже собранный корпус с помощью предварительно закрепленных угловых элементов и крепежа из комплекта. Соединительная заглушка гарантирует герметичность стыка между панелями. Монтаж выполняется без сварки - все детали крепятся болтовым соединением. Для точной сборки проверьте совпадение посадочных отверстий с соседними панелями.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, что подтверждает его безопасность при использовании в распределительных устройствах и силовых щитах. Высокопрочные угловые элементы обеспечивают механическую устойчивость конструкции даже при нагрузках на раму. Применение стали с защитным покрытием снижает риск коррозии в агрессивных средах.

Преимущества

• Унифицированная система VX позволяет легко комбинировать элементы без доработок
• Высокая жесткость благодаря усиленным угловым элементам
• Закрытый тип конструкции минимизирует попадание пыли и влаги
• Предоставляемый комплект крепежа и заглушек исключает необходимость докупать расходники
• Черное покрытие маскирует следы эксплуатации и выдерживает UV-излучение

Ограничения применения

Элемент цоколя периферийный/задний 600×200 мм 2 шт нельзя использовать вне системы VX - он несовместим с другими сериями цоколей (например, TS, LCU). Также не предназначен для установки в зонах с постоянным контактом с химически активными жидкостями или температурой выше +60 C. Не применяйте в качестве несущего элемента для тяжелого оборудования - масса должна распределяться через основную раму корпуса.

Примеры использования

• Завершение задней стенки шкафа управления на производственной линии
• Формирование бокового экрана для распределительного щита в цеху с высокой запыленностью
• Установка в составе модульного цокольного блока для серверного помещения
• Дополнение корпуса автоматизации на объектах нефтегазовой отрасли

Практические советы

• Перед монтажом убедитесь, что все панели имеют одинаковый уровень - перекосы нарушают герметичность
• Используйте только крепеж из комплекта - другие болты могут повредить резьбу или не обеспечить нужное усилие затяжки
• При необходимости удлинения панели используйте две панели по 100 мм и соединительную заглушку - так сохранится целостность герметизации
• Не забудьте установить заглушки на свободные края - они предотвращают доступ пыли и насекомых
• Артикул 8620022 рассчитан на однократную сборку; многократная демонтаж-монтаж снижает долговечность крепежных отверстий
