Элемент вертик регулир угла для лотка LKS 300мм (RGBEV 630 FS RU) | 7005435 OBO Bettermann

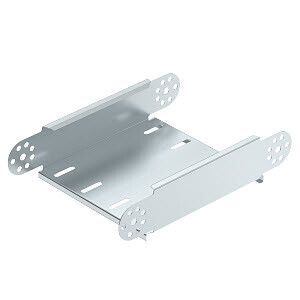

Элемент вертикального регулируемого угла для лотка LKS 300 мм от OBO BETTERMANN - это компонент для изменения направления кабельной трассы под углом, обеспечивает гибкую адаптацию лотков под сложную планировку. Артикул rgbev 630 fs ru совместим с лотками высотой 60 мм и предназначен для систем с восходящими и нисходящими участками.

Назначение и область применения

Элемент вертикального регулируемого угла для лотка LKS 300 мм используется для создания плавных вертикальных поворотов в кабельных трассах. Подходит для установки на лотках шириной 300 мм и высотой бортов 60 мм. Применяется там, где требуется изменить уровень трассы - например, при переходе между этажами, вокруг оборудования или через перекрытия. Особенно эффективен в промышленных помещениях, серверных, энергообъектах и на транспорте.

Технические характеристики

• Ширина: 300 мм - соответствует стандартным лоткам LKS 300;
• Высота: 60 мм - точно совпадает с высотой бортов совместимых лотков;
• Угол регулировки: восходящий и нисходящий - позволяет менять угол наклона в обоих направлениях;
• Материал: сталь с цинковым покрытием - обеспечивает прочность и антикоррозийную защиту;
• Толщина материала: 0,7 мм - достаточна для жесткости при сохранении легкости;
• Тип конструкции: шарнирная арка 45° - механизм позволяет фиксировать угол до 45° в любом положении;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклепками;
• Обозначение производителя: RGBEV 630 FS RU - внутренний код серии от OBO BETTERMANN.

Совместимость и монтаж

Элемент вертикального регулируемого угла для лотка LKS 300 мм совместим только с лотками LKS и аналогичными моделями, имеющими высоту бортов 60 мм. Для монтажа необходимо:

• Закрепить элемент к торцам двух лотков с помощью самонарезающих болтов или заклепок (не входят в комплект);
• Настроить угол наклона перед окончательной фиксацией - он регулируется вручную в пределах +-45°;
• Не использовать с лотками другой высоты - даже небольшое расхождение (например, 50 или 80 мм) нарушает герметичность и механическую целостность системы.

Преимущества

• Гибкая регулировка угла снижает необходимость в нескольких стандартных поворотах - экономит место и количество деталей;
• Цинковое покрытие защищает от коррозии в условиях повышенной влажности или агрессивной среды;
• Шарнирная арка обеспечивает равномерное распределение нагрузки на кабели при изгибе трассы;
• Легкий вес и компактный размер позволяют легко транспортировать и устанавливать в ограниченном пространстве.

Ограничения применения

• Не предназначена для горизонтальных поворотов - работает только в вертикальной плоскости;
• Не рекомендуется применять в местах с постоянными ударными нагрузками - возможна деформация шарнира;
• Не подходит для лотков с высотой бортов менее или более 60 мм - точное соответствие обязательно;
• Отсутствие встроенного соединительного элемента требует дополнительных крепежных изделий - следует заранее подготовить болты и инструменты.

Примеры использования

• Переход кабельной трассы с первого этажа на второй через технологический люк;
• Обход трубопровода или вентиляционного канала на производственной площадке;
• Подключение силового лотка к оборудованию с нижним расположением входов;
• Монтаж в электрошкафах с плотной компоновкой, где нужны точные углы наклона.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковую высоту - даже 2–3 мм расхождения нарушают контакт и усиливают износ кабелей;
• Фиксируйте угол после выравнивания всей трассы - лучше всего делать это при полностью собранной системе;
• Используйте антивибрационные прокладки между элементом и лотком, если система подвержена частым колебаниям;
• Артикул rgbev 630 fs ru - часть серии OBO BETTERMANN; храните документацию по сериям для замены в будущем;
• Не используйте этот элемент как опору - он не рассчитан на нагрузку сверх массы кабелей и собственного веса.
