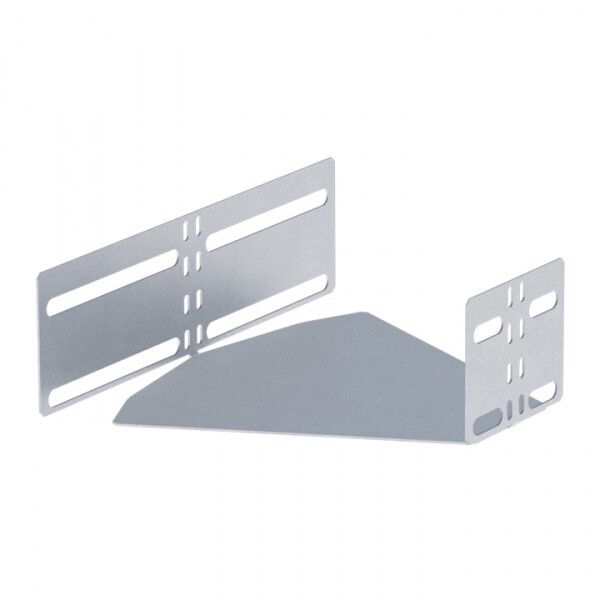

Угол горизонтальный изменяемый -Line PROxima 50х300 мм EKF y50300

Угол горизонтальный изменяемый 50×300 мм от EKF в серии EKF-Line предназначен для изменения направления кабельной трассы в горизонтальной плоскости с возможностью регулировки угла поворота. Подходит для прокладки силовых и слаботочных кабелей в промышленных, офисных и жилых зданиях.

Назначение и область применения

Этот угол используется для плавного перехода между участками кабельного лотка, когда требуется изменить направление трассы под нужным углом - например, вокруг колонн, оборудования или при проходе через технологические ниши. Применяется в системах с металлическими лотками EKF-Line для прокладки кабелей на стенках, потолках и полу. Особенно удобен там, где невозможно использовать фиксированные углы из-за нестандартных условий монтажа.

Технические характеристики

• Форма: Горизонтальный угол с регулируемым поворотом - позволяет менять угол соединения между секциями лотка без замены детали.
• Размеры: Высота 50 мм, ширина 300 мм - соответствует стандартному профилю лотков EKF-Line.
• Материал: Сталь толщиной 0,8 мм - обеспечивает прочность при минимальном весе.
• Покрытие: Цинк-ламель - защищает от коррозии, увеличивает срок службы в условиях повышенной влажности или агрессивной среды.
• Цвет: Серый - совпадает с цветовой гаммой всей серии EKF-Line.
• Крышка: Есть - позволяет закрывать кабели для защиты от внешнего воздействия и соблюдения требований безопасности.
• Конструкция: Стойкий изгиб - сохраняет форму даже при нагрузке на кабели внутри.
• Исполнение: Без разъема - монтируется путём соединения с другими элементами лотка болтовым креплением.
• Гарантия: 36 месяцев - подтверждает надёжность производства и материалов.

Совместимость и монтаж

Угол горизонтальный изменяемый 50×300 мм совместим со всеми лотками серии EKF-Line того же размера (50×300 мм). Для установки используются стандартные болты и гайки, предусмотренные в комплекте других элементов системы. Монтаж выполняется после сборки основной трассы: угол крепится к двум смежным участкам лотка, затем фиксируется в нужном положении и затягивается. Крышка устанавливается поверх после прокладки кабелей. Учитывайте, что регулировка угла возможна до окончательной фиксации - после затяжки болтов угол становится постоянным.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и внутренними стандартами EKF. Конструкция исключает острые кромки, снижает риск повреждения изоляции кабелей. Цинк-ламельное покрытие соответствует нормам антикоррозийной защиты для помещений с умеренной агрессивностью среды.

Преимущества

• Регулируемый угол - экономит время и материалы, позволяя адаптировать трассу под реальные условия без заказа специальных элементов.
• Закрытая крышка - предотвращает попадание пыли, влаги и сторонних предметов на кабели.
• Стальная конструкция с толщиной 0,8 мм - выдерживает механические нагрузки от кабелей и случайных ударов.
• Единая система EKF-Line - все элементы взаимозаменяемы, легко дополняются друг другом.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя цинк-ламель защищает от коррозии, длительное воздействие воды может снизить долговечность.
• Не рассчитан на высокую температурную нагрузку (>+60 C): материал теряет прочность при нагреве выше этого порога.
• Не следует применять как опорный элемент для тяжёлых трубопроводов или оборудования - он служит только для кабельных трасс.

Примеры использования

• Переход кабельной трассы вокруг вентиляционного канала в офисном здании.
• Обход колонны в производственном цеху при прокладке проводов к станкам.
• Изменение направления трассы в техническом коридоре жилого комплекса, где нельзя сделать прямой поворот.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус изгиба был достаточным для прокладываемых кабелей - особенно для многожильных и чувствительных к изгибанию типов.
• Используйте только болты и крепёж из комплекта EKF-Line - другие могут иметь неверную резьбу или размер головки.
• Если угол будет установлен в месте с частым доступом персонала - рекомендуется дополнительно закрепить крышку контргайками для предотвращения самопроизвольного открывания.
• При необходимости нескольких поворотов подряд - используйте два таких угла вместо одного с экстремальным углом, чтобы избежать перегрузки кабеля.
