Элемент вертик регулир угла для лотка LKS 600мм (RGBEV 660 FS RU) | 7005441 OBO Bettermann

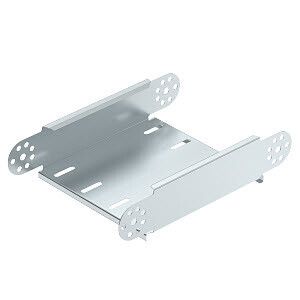

Элемент вертикального регулируемого угла для лотка LKS 600 мм от OBO BETTERMANN - это компонент для изменения направления кабельной трассы под углом, обеспечивает гибкую адаптацию лотка к перепадам высот. Артикул rgbev 660 fs ru совместим с лотками LKS 600 мм и применяется в системах прокладки кабелей на объектах с сложной траекторией.

Назначение и область применения

Элемент вертикального регулируемого угла для лотка LKS 600 мм предназначен для создания плавного перехода между горизонтальными участками кабельного лотка с изменением уровня вверх или вниз. Подходит для установки в местах, где требуется обход препятствий, смена этажей или выравнивание трассы по уровню. Применяется в промышленных объектах, цехах, распределительных пунктах, серверных помещениях и других зонах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Ширина: 600 мм - соответствует стандартным лоткам LKS 600 мм
• Высота: 60 мм - совпадает с высотой бортов лотка, обеспечивая бесшовный переход
• Толщина материала: 0,7 мм - достаточна для механической прочности при минимальном весе
• Угол регулировки: восходящий и нисходящий - позволяет менять угол наклона в обоих направлениях
• Тип конструкции: шарнирная арка 45° - обеспечивает плавный изгиб до 45 градусов без защемления кабелей
• Материал: сталь с цинковым покрытием - устойчив к коррозии, подходит для помещений с повышенной влажностью
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклепками

Совместимость и монтаж

Элемент вертикального регулируемого угла для лотка LKS 600 мм совместим исключительно с лотками LKS 600 мм, имеющими борта высотой 60 мм. Для монтажа необходимо использовать стандартные крепежные элементы (болты М6 или заклепки), которые не входят в комплект. Установка выполняется на предварительно смонтированные прямые участки лотка. Шарнирная арка легко фиксируется в нужном положении и надежно удерживается после затяжки крепежа. Не рекомендуется применять с лотками других серий - даже при одинаковой ширине возможны несоответствия по форме бортов.

Преимущества

• Гибкая регулировка угла - позволяет точно настроить траекторию трассы без замены детали
• Цинковое покрытие - продлевает срок службы в условиях влажности и агрессивной среды
• Легкий вес и компактность - снижают нагрузку на несущие конструкции
• Совместимость с продукцией OBO BETTERMANN - гарантирует герметичность и точность сборки всей системы

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - цинк устойчив, но не рассчитан на постоянное воздействие осадков и солевых растворов
• Не подходит для лотков с высотой борта менее или более 60 мм - не обеспечит плотного контакта
• Требует ручной фиксации - нельзя использовать как саморегулирующийся элемент без крепежа
• Ограничен максимальный угол наклона - 45°, что недостаточно для резких перепадов; для больших углов нужны другие решения

Примеры использования

• Переход с первого этажа на второй через технологический проем в перекрытии
• Обход трубопровода или оборудования в цеху с ограниченным свободным пространством
• Подъем кабельной трассы к потолочному щиту от напольного лотка
• Спуск кабелей от подвесного лотка к нижнему уровню обслуживания

Практические советы

• Перед монтажом проверьте соответствие высоты бортов лотка - 60 мм - чтобы избежать провисания или зазора
• Затягивайте крепеж равномерно, чтобы не деформировать шарнирную арку
• При использовании в пыльных или влажных помещениях периодически проверяйте состояние цинкового покрытия
• Артикул rgbev 660 fs ru можно комбинировать с другими элементами серии LKS - все компоненты имеют единую систему крепления
• Не используйте этот элемент как опору - он не рассчитан на нагрузку сверх массы кабеля и собственного веса
