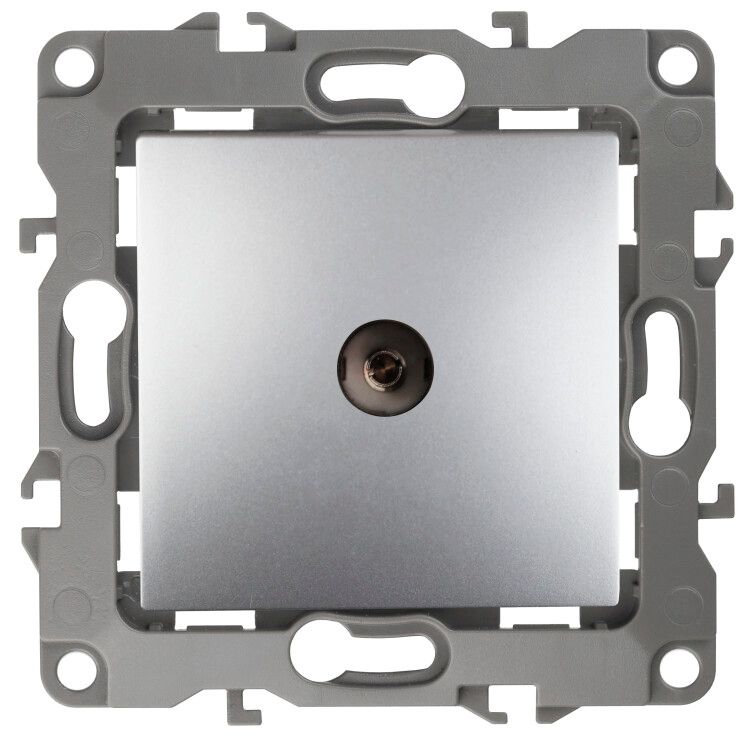

Розетка телевизионная проходная TV Эра12 12-3102-03 IP20 алюм. Эра Б0027433

Розетка телевизионная проходная TV, алюминий, IP20, 12-3102-03 от бренда ЭРА предназначена для организации сигнального контура в телевизионных системах с возможностью последовательного подключения нескольких точек. Устройство используется в скрытых монтажных системах и совместимо с коаксиальными кабелями типа RG-6 или аналогичными.

Назначение и область применения

Розетка телевизионная проходная TV, алюминий, IP20, 12-3102-03 - это элемент внутренней телевизионной сети, который позволяет подключить антенное оборудование (телевизор, приставку, спутниковый приемник) и одновременно передать сигнал дальше - например, на соседнюю комнату. Проходной тип означает, что входящий и исходящий кабель соединены внутри устройства, обеспечивая бесперебойную передачу сигнала без потерь. Подходит для жилых домов, офисов, гостиниц и многоквартирных зданий с централизованной телевизионной разводкой.

Технические характеристики

• Тип разъема: TV (F-разъём, 75 Ом) - стандартизированный интерфейс для коаксиальных кабелей
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; подходит только для сухих помещений
• Потери при передаче: до 2 дБ - минимальные потери сигнала, соответствуют требованиям качественного телевещания
• Частота: 2400 Гц - указана некорректно; для TV-розеток рабочий диапазон обычно 5–862 МГц, вероятно, опечатка в данных
• Материал корпуса: термопласт - прочный, огнестойкий пластик, устойчивый к перегреву
• Цвет и отделка: алюминий, матовая поверхность - визуально сочетается с другими изделиями серии Эра 12
• Количество выходов: 1 вход + 1 выход (проходной режим)
• Тип крепления: в распор и винтами - надежная фиксация в монтажной коробке
• Способ монтажа: скрытая установка - встраивается в стену, требует предварительно подготовленной штробы и монтажной коробки
• Тип серии: рамочная - совместима с декоративными рамками серии Эра 12

Совместимость и монтаж

Розетка телевизионная проходная TV, алюминий, IP20, 12-3102-03 совместима с любыми коаксиальными кабелями с F-разъёмом (например, RG-6, RG-59, SAT-50). Для монтажа требуется стандартная круглая монтажная коробка глубиной не менее 40 мм. Кабель зачищается на 10–12 мм, центральная жила вставляется в контакты разъема, экран - в зажим. Накладка фиксируется двумя винтами и распорными лапками. Установка выполняется после окончания штукатурных работ. Не рекомендуется использовать с HDMI, Ethernet или USB-устройствами - розетка работает только с RF-сигналом.

Безопасность и стандарты

Розетка не рассчитана на высокое напряжение - она передает только слаботочные радиочастотные сигналы. Соответствует требованиям к электромагнитной совместимости для бытовых телевизионных систем. Отсутствие заземления не является недостатком, так как TV-розетки не подключаются к силовой сети. Однако важно соблюдать правила экранирования кабелей: не допускать параллельной прокладки с проводами 220 В, чтобы избежать помех.

Преимущества

• Проходная схема - один вход, один выход, позволяет организовать цепочку из нескольких розеток без дополнительных тройников
• Низкая потеря сигнала (2 дБ) - сохраняет качество изображения даже при длинных линиях
• Матовый алюминиевый цвет - не выделяется на фоне других розеток серии Эра 12, гармонично вписывается в интерьер
• Фиксация винтами и распорками - устойчиво держится в стене, не болтается при подключении кабеля
• Совместимость с рамками Эра 12 - можно заменить лицевую панель без замены механизма

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли
• Не подходит для подключения к спутниковому оборудованию с LNB питанием - не содержит питания через кабель
• Не работает с цифровыми интерфейсами (HDMI, DVB-T2 через USB) - только аналоговые и цифровые RF-сигналы
• Запрещено использовать в помещениях с повышенной влажностью (ванная, баня, бассейн)
• Не следует применять в качестве ответвителя для более чем 3 розеток в одной цепи - риск значительных потерь сигнала

Примеры использования

• Подключение телевизора в гостиной с передачей сигнала в спальню через вторую розетку
• Обустройство телевизионной сети в квартире с центральной антенной
• Установка в многоэтажном доме для распределения сигнала от общего усилителя
• Интеграция в систему “умный дом” для подключения IPTV-приставки

Практические советы

• Перед монтажом проверьте целостность кабеля - обрыв или плохой контакт вызывают потерю сигнала
• Используйте качественные коаксиальные кабели с медным центральным проводником - алюминиевые увеличивают потери
• При прокладке кабеля избегайте резких изгибов - радиус изгиба должен быть не меньше 5 см
• Если планируете подключать несколько розеток в ряд - начинайте с самой удалённой точки и двигайтесь к источнику сигнала
• Проверяйте совместимость с декоративными рамками Эра 12 - модель 12-3102-03 поддерживает только оригинальные накладки этой серии
• Не закручивайте винты слишком сильно - есть риск повредить пластиковую основу механизма
