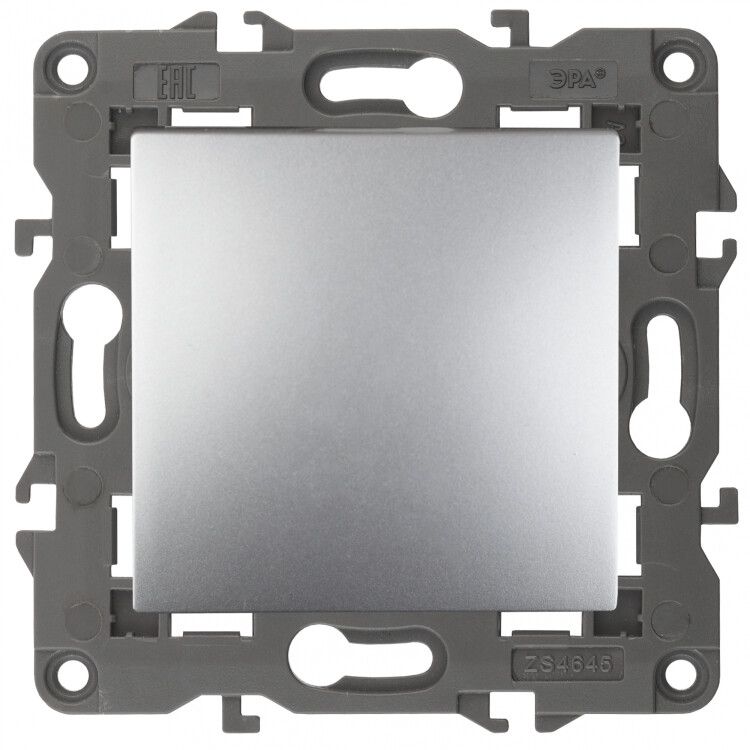

Переключатель перекрестный 1-кл. СП Elegance 14-1108-03 10А IP20 250В 10AX механизм алюм. Эра Б0034259

Переключатель промежуточный 1-клавишный 10А 250В IP20 алюминий Elegance - устройство для коммутации освещения в трёхточечных схемах управления, где требуется переключение с двух мест. Бренд Эра и артикул 14-1108-03 указывают на принадлежность к серии Elegance, которая сочетает функциональность и минималистичный дизайн. Устройство предназначено для скрытой установки в штробах и требует совмещения с декоративными рамками.

Назначение и область применения

Переключатель промежуточный 1-клавишный 10А 250В IP20 алюминий Elegance используется в схемах управления освещением с тремя точками включения - например, в длинных коридорах, лестницах или спальных комнатах с выходом из двух сторон. Он работает как промежуточный элемент между двумя проходными выключателями. Подходит для бытовых и легких коммерческих объектов: квартир, офисов, гостиниц. Не предназначен для управления силовым оборудованием мощностью выше 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычного освещения и маломощных приборов;
• Номинальное напряжение: 250 В - соответствует сетям 220–240 В переменного тока;
• Тип управления: механический - надёжное срабатывание без электроники;
• Схема подключения: перекрёстный переключатель - обеспечивает изменение состояния цепи при любом положении смежных выключателей;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на влагу или пыль;
• Способ подключения: безвинтовые клеммы - ускоряет монтаж, фиксируют провода до 2,5 мм2 без инструментов;
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, не содержит галогенов;
• Цвет: 7001 (алюминий) - матовая металлическая отделка, имитирующая анодированный металл;
• Тип серии: рамочная - требует установки в отдельную рамку, не является самостоятельным элементом внешнего вида;
• Способ монтажа: скрытая установка - механизм закрепляется в подрозетнике, видна только лицевая часть после установки рамки.

Совместимость и монтаж

Переключатель промежуточный 1-клавишный 10А 250В IP20 алюминий Elegance не имеет собственной лицевой пластины. Его необходимо устанавливать в рамки серии Elegance, которые продаются отдельно. Для монтажа используйте стандартный подрозетник глубиной не менее 40 мм. Клеммы работают с медными одножильными проводами сечением 0,75–2,5 мм2. Перед вставкой провода в клемму зачистите изоляцию на 8–10 мм. Нажмите кнопку фиксации, введите провод, отпустите - контакт будет плотно зажат. После установки механизма в рамку проверьте свободное движение клавиши - она должна щёлкать чётко, без заеданий.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов в материале снижает риск образования токсичных газов при перегреве. IP20 гарантирует безопасность в сухих помещениях, но не позволяет использовать переключатель в ванных, на балконах или в сырых подвалах. Не применяйте в средах с высокой запылённостью или агрессивными химикатами.

Преимущества

• Безвинтовые клеммы экономят время при монтаже и исключают необходимость затяжки болтов;
• Матовая поверхность не царапается легко и не оставляет следов пальцев;
• Совместимость с широким спектром рамок - можно выбрать любой материал и цвет, включая металл, стекло и дерево;
• Механизм устойчив к перегрузкам благодаря качественному термопласту и внутренней конструкции;
• Изделие не требует обслуживания - срок службы превышает 10 лет при правильном использовании.

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не обеспечивает защиту от воды;
• Не работает автономно - обязательно нужна рамка для завершения дизайна и физической защиты;
• Не рекомендован для управления двигателями, насосами или другими индуктивными нагрузками свыше 10 А;
• Не совместим с системами умного дома - не имеет электронных интерфейсов или беспроводной связи;
• Запрещена установка в местах с частыми ударными нагрузками - например, рядом с дверями или в общественных зонах с высокой проходимостью.

Примеры использования

• Освещение в коридоре квартиры: два проходных выключателя у входа и спальни + один промежуточный в середине;
• Подъездная лестница: управление светом с первого этажа, площадки и второго этажа;
• Гостиная с двумя выходами: включение света у двери и у кровати через промежуточный переключатель;
• Офисный кабинет: свет включается с входа и со стороны рабочего стола.

Практические советы

• Выбирайте рамку с цветом 7001 (алюминий) для единых визуальных решений - так переключатель промежуточный 1-клавишный 10А 250В IP20 алюминий Elegance будет гармонично смотреться в рамках того же тона;
• Проверяйте соответствие сечения провода перед подключением - слишком толстый провод не войдёт в клемму, слишком тонкий может плохо фиксироваться;
• Если планируете заменить старую модель, убедитесь, что новый переключатель также является перекрёстным - отличие от проходного часто вызывает ошибки в схеме;
• При сборке схемы с несколькими промежуточными переключателями помните: каждый последующий добавляет ещё одну точку управления, но не меняет принцип работы;
• Не используйте этот переключатель в качестве основного - он всегда должен находиться между двумя проходными выключателями.
