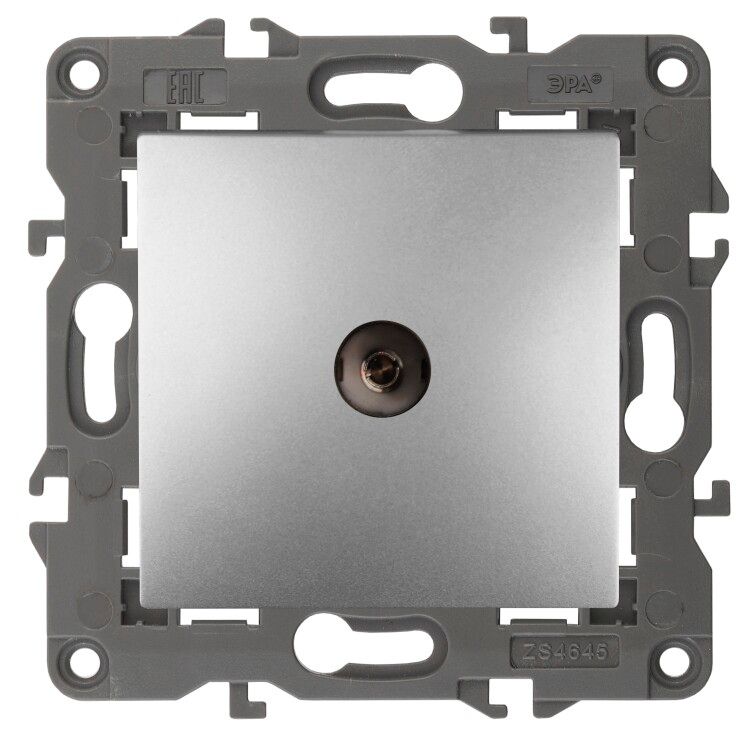

Розетка телевизионная проходная TV Elegance 14-3102-03 IP20 алюм. Эра Б0034298

Розетка телевизионная проходная TV IP20 алюминий от бренда ЭРА (серии Elegance, артикул б0034298) предназначена для организации сигнального контура антенного или спутникового телевидения в жилых и офисных помещениях. Проходная конструкция позволяет передавать сигнал дальше по цепи без потерь, сохраняя качество изображения.

Назначение и область применения

Розетка телевизионная проходная TV IP20 алюминий используется для подключения телевизора, приставки, модема или другого оборудования, работающего через коаксиальный кабель. Подходит для установки в квартирах, домах, отелях и административных зданиях. Благодаря проходному исполнению, устройство не нарушает целостность сигнальной сети - сигнал проходит через него к следующей розетке или распределителю.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1 (проходной тип - вход и выход в одном корпусе)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищена от воды и пыли
• Рабочая частота: до 2400 МГц - обеспечивает передачу сигнала для аналогового ТВ, цифрового DVB-T/T2, спутниковых систем и IPTV
• Потери сигнала на 860 МГц: 2 дБ - минимальный уровень затухания, соответствует требованиям качественного телевизионного монтажа
• Материал корпуса: пластик (основа), внешняя накладка - алюминий
• Тип крепления: винтовой фиксатор внутри монтажной коробки
• Тип серии: рамочная - совместима с декоративными рамками серии Elegance
• Поверхность: глянцевая - элегантный вид, легко моется
• Количество постов: 1 - одиночная установка

Совместимость и монтаж

Устройство устанавливается внутрь стандартной монтажной коробки глубиной не менее 45 мм. Для подключения используется коаксиальный кабель с F-коннектором - необходимо зачистить конец кабеля и плотно закрутить контакт винтом. Проходной принцип позволяет соединить два кабеля: один вводится в заднюю часть розетки, второй выводится на выход. Убедитесь, что диаметр кабеля не превышает 6–7 мм - иначе возможны трудности с заправкой в корпус. Совместима с рамками серии ЭРА Elegance, в том числе из металла, стекла и дерева.

Безопасность и стандарты

Соответствует требованиям безопасности для электроустановочных изделий в бытовых условиях. IP20 исключает использование в сырых помещениях (ванная, кухня, балкон) - для таких мест требуются розетки с защитой IP44 и выше. Напряжение на контактах отсутствует - розетка работает только с слаботочным телевизионным сигналом, поэтому не представляет опасности поражения током.

Преимущества

• Минимальные потери сигнала (2 дБ) обеспечивают четкую картинку даже при длинных трассах
• Алюминиевая накладка придает изделию современный дизайн, хорошо сочетается с классическими и минималистичными интерьерами
• Проходная схема снижает количество точек соединения - повышает надежность всей системы
• Поддержка частот до 2400 МГц - готова к будущим технологиям, включая HD/4K-трансляции
• Совместимость с рамками Elegance - можно менять стиль розетки без замены механизма

Ограничения применения

• Не применяется во влажных и пыльных помещениях - IP20 недостаточно для кухни, ванной, балкона
• Не предназначен для подключения силовых устройств - только для слаботочных телевизионных сигналов
• Не рекомендуется использовать в сетях с более чем 5 последовательно включенными розетками - риск увеличения суммарных потерь свыше 10 дБ
• Требуется точная нарезка кабеля - некачественная подготовка конца провода вызывает скачки сигнала

Примеры использования

• Подключение телевизора в гостиной, где сигнал идет от антенного усилителя через несколько комнат
• Установка в спальной комнате для подключения Smart-TV с Wi-Fi-приставкой и цифровым приемником
• Обустройство многоквартирного дома с централизованной спутниковой системой
• Офисные переговорные комнаты с необходимостью подключения видеоконференций через HDMI-приставки с антенным входом

Практические советы

• Перед монтажом проверьте целостность кабеля - используйте тестер для определения обрывов или плохих контактов
• Затягивайте винты с усилием - слишком слабый контакт вызывает шум на экране, слишком сильный - деформирует контактную площадку
• Если планируете маскировать розетку под фото или узор - выбирайте прозрачные рамки Elegance, они позволяют вставить любой принт
• При использовании в многоэтажном доме - учитывайте длину трассы и наличие усилителей; розетка сама по себе не усиливает сигнал
• Не комбинируйте эту модель с розетками других серий - различаются формы крепления и размеры накладок
