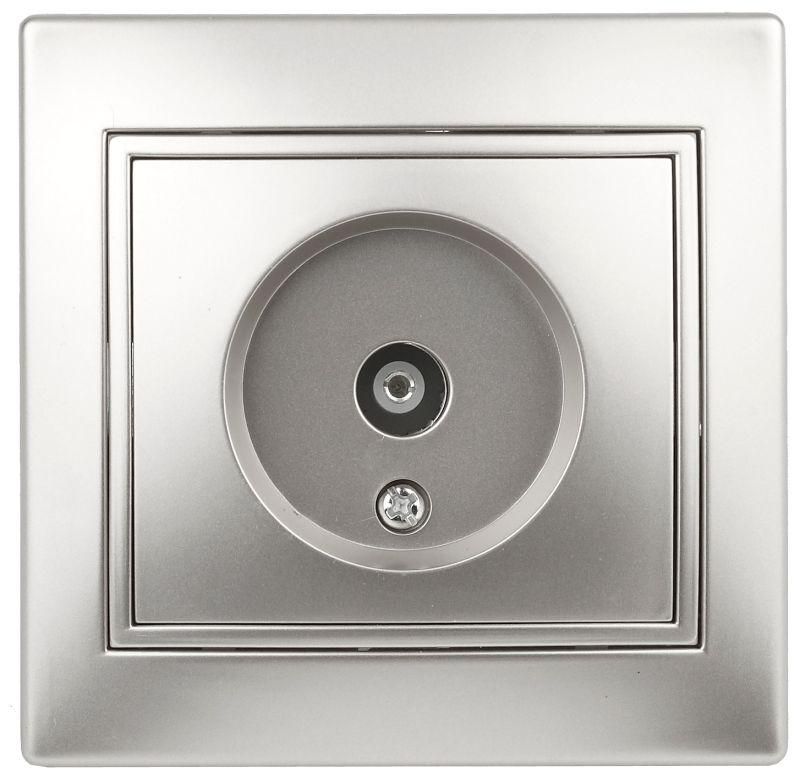

Розетка телевизионная одиночная TV СП Plano 1-301-03 IP20 алюм. Intro Б0030078 ЭРА

Розетка телевизионная одиночная TV, IP20, СУ, Plano, алюминий - это компактный элемент для скрытой проводки, предназначенный для подключения одного телевизионного устройства. Выполненная в серии Plano от бренда Intro, модель обеспечивает надежное соединение коаксиального кабеля в жилых и офисных помещениях с минимальными потерями сигнала.

Назначение и область применения

Розетка телевизионная одиночная TV, IP20, СУ, Plano, алюминий используется для подключения антенного или спутникового кабеля к телевизору, приставке или другому приемному оборудованию. Подходит для внутренней установки в квартирах, домах, гостиницах и административных зданиях. Применяется в системах с одной точкой входа сигнала - например, когда сигнал распределяется от центральной антенны или спутниковой тарелки через один кабель к одному устройству.

Технические характеристики

• Тип разъема: TV (F-разъём для коаксиального кабеля)
• Количество выходов: 1
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Материал корпуса: термопласт
• Цвет декора: алюминий
• Потери на разветвлении: 0 dB - сигнал передается без усиления или ослабления
• Тип серии: Моноблок - единая конструкция без возможности изменения состава
• Частота: 2400 Гц - оптимальна для аналогового и цифрового ТВ-сигнала до 2,4 ГГц

Совместимость и монтаж

Розетка телевизионная одиночная TV, IP20, СУ, Plano, алюминий совместима со стандартными подрозетниками диаметром 68 мм. Устанавливается в стену с помощью винтового крепления. Кабель подключается к контакту F-разъема - необходимо зачистить внешнюю изоляцию и центральный проводник, затем плотно затянуть контакт. Для установки нескольких розеток рядом можно использовать многоместные рамки серии Plano: 1-502-xx (двухпостовая), 1-503-xx (трехпостовая), 1-504-xx (четырехпостовая), где xx - цветовой код (например, 03 - алюминий).

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытовых электросетей. IP20 гарантирует безопасную работу в сухих помещениях. Не предназначен для использования во влажных средах - банях, на улице или в сырых подвалах. Отсутствие герметизации делает её непригодной для мест с риском попадания влаги.

Преимущества

• Нулевые потери сигнала (0 dB) обеспечивают максимальную четкость изображения
• Фирменная серия Plano обеспечивает гармоничный дизайн с другими элементами системы
• Алюминиевый декор сочетается с современной отделкой интерьеров
• Простая замена и ремонт - корпус легко демонтировать без повреждений

Ограничения применения

• Не подходит для установки вне помещений - IP20 не защищает от влаги и пыли
• Не работает как активный усилитель - требует наличия сигнала от внешнего источника
• Поддерживает только один канал - нельзя использовать для разветвления сигнала между несколькими телевизорами
• Не совместима с сетями Ethernet или HDMI - только коаксиальные кабели типа RG-6/RG-59

Примеры использования

• Подключение телевизора к антенне в комнате
• Установка в гостинице для каждого номера с одним входным кабелем
• Подключение спутниковой приставки в кухне или детской
• Замена старой розетки при ремонте интерьера в рамках серии Plano

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденная экранная оплетка снижает качество сигнала
• Не перегибайте кабель вокруг розетки - радиус изгиба должен быть не менее 5 см
• Если планируете установку нескольких розеток в одну линию - используйте подходящую многоместную рамку (1-502-03, 1-503-03 и т.д.) для сохранения единого дизайна
• При замене старой розетки убедитесь, что новый подрозетник имеет тот же диаметр - стандарт 68 мм
• Розетка телевизионная одиночная TV, IP20, СУ, Plano, алюминий не требует питания - она пассивна и работает только как переходник
