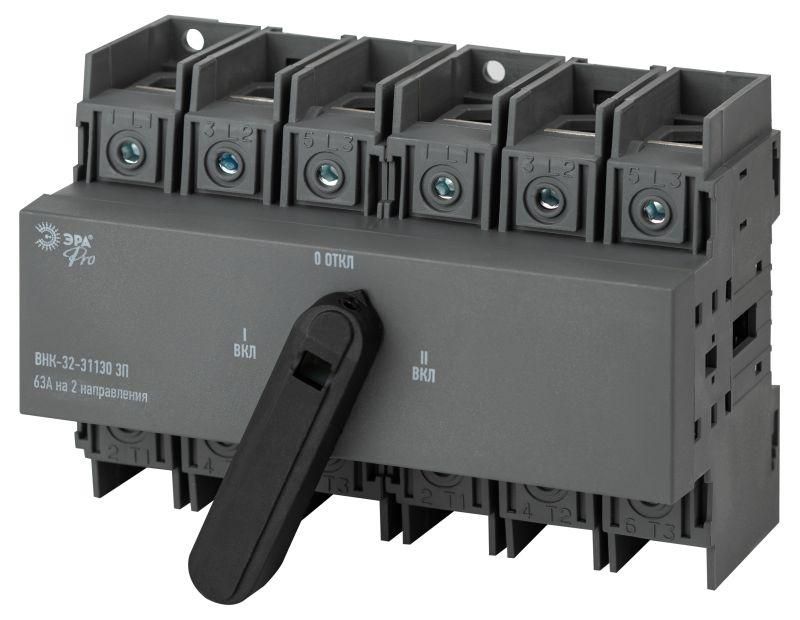

Эра Б0054012 Выключатель-разъединитель ВНК-32-31130 PRO mvr30-3-063E 3П 63А на 2 направления с фронтальной рукояткой управления

Выключатель-разъединитель ВНК-32-31130 mvr30-3-063E - компактное встраиваемое устройство с фронтальной рукояткой, предназначенное для безопасного отключения и переключения трёхфазных цепей до 63 А. Бренд ЭРА обеспечивает надёжность в промышленных системах распределения электроэнергии.

Назначение и область применения

Выключатель-разъединитель ВНК-32-31130 mvr30-3-063E используется для коммутации и изоляции трёхфазных электрических цепей переменного тока частотой 50 Гц. Устройство позволяет полностью отключить питание для обслуживания оборудования, а также переключать нагрузку между двумя источниками - основным и резервным - с разрывом цепи. Подходит для установки в щитах распределения энергии на объектах с двигателями, конвейерами, насосными станциями и другим оборудованием с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 63 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 160 кА
• Мощность при AC-23, 400 В: 34 кВт
• Тип рукоятки: фронтальная поворотная, черного цвета
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Габариты: 140×100×69 мм
• Способ монтажа: встраиваемый
• Тип присоединения: болтовое соединение
• Количество переключений: два положения (двухнаправленное переключение)
• Реверсивное исполнение: да
• Блокировка: есть (предотвращает одновременное включение двух источников)
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Выключатель-разъединитель ВНК-32-31130 mvr30-3-063E устанавливается в шкафы распределительных устройств с глубиной не менее 69 мм. Монтаж выполняется через болтовые зажимы на входных и выходных клеммах - провода должны иметь зачищенную часть длиной 8–10 мм. Для правильной работы важно соблюдать момент затяжки болтов согласно документации производителя. Устройство совместимо с DIN-рейкой только через специальные крепёжные планки, так как не имеет стандартного крепления. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния (например, реле контроля положения).

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям безопасности для устройств категории IEC 60947-3. Наличие механической блокировки исключает одновременное включение обоих источников питания, что предотвращает опасные параллельные соединения. IP20 не обеспечивает защиту от пыли и брызг - применение допускается только внутри закрытых щитов. Не предназначен для эксплуатации во взрывоопасных средах или на открытом воздухе.

Преимущества

• Реверсивное переключение под нагрузкой - позволяет менять источник питания без отключения потребителей
• Высокая коммутационная способность (160 кА) - выдерживает аварийные режимы
• Фронтальная рукоятка - удобный доступ для оператора без вскрытия шкафа
• Механическая блокировка - гарантирует безопасность при работе с несколькими источниками
• Компактные габариты - экономия места в щите

Ограничения применения

• Не подходит для автоматических систем - отсутствуют вспомогательные контакты и дистанционное управление
• IP20 запрещает использование вне герметичных шкафов
• Нельзя использовать для частотного регулирования или импульсных нагрузок - только для постоянной или пусковой нагрузки
• Не рассчитан на работу выше 63 А - превышение тока вызывает перегрев и отказ
• Запрещено переключать при наличии напряжения свыше 690 В

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Резервирование линии питания конвейера в пищевой промышленности
• Обеспечение безопасного отключения для ремонта трансформаторной подстанции
• Управление питанием насосной группы в системе водоснабжения

Практические советы

• При монтаже проверьте соответствие сечения кабеля и номинала автомата перед выключателем - они должны быть равны или выше 63 А
• Используйте этикетки на рукоятке: “Основной”, “Резервный” - чтобы избежать ошибок при переключении
• Проверяйте состояние контактов каждые 6 месяцев - особенно после многократных переключений под нагрузкой
• Если нужна сигнализация положения - установите отдельное реле или микровыключатель рядом
• Не используйте этот выключатель как замену автоматическому выключателю - он не обладает функциями защиты от перегрузки и КЗ
