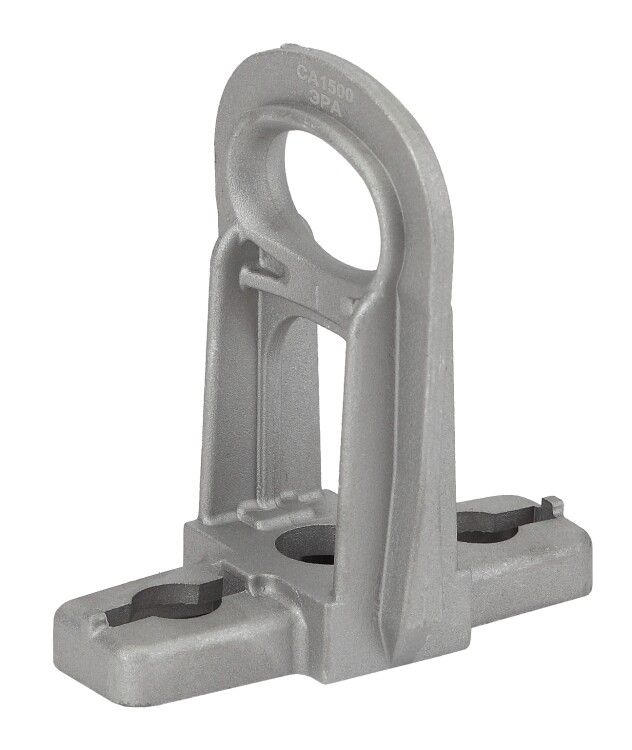

Кронштейн анкерный CA1500 (50/1750) | Б0037754 ЭРА

Кронштейн анкерный CA1500 от ЭРА предназначен для надёжной фиксации анкерных и промежуточных зажимов на опорах ЛЭП, обеспечивая удержание кабелей под высокими механическими нагрузками. Артикул б0037754 соответствует требованиям промышленного монтажа в экстремальных условиях.

Назначение и область применения

Кронштейн анкерный CA1500 используется для крепления анкерных и промежуточных зажимов на воздушных линиях электропередач. Применяется там, где требуется жёсткая фиксация кабеля с учётом значительных растягивающих усилий — например, на угловых опорах, в местах перехода между участками трассы или при необходимости удвоенной нагрузки. Подходит для систем с номинальным напряжением до 1000 В.

Технические характеристики

• Предельная нагрузка: 14709 Н (эквивалентно ~1500 кг силы)
• Материал: алюминиевый сплав — лёгкий, коррозионностойкий, не требует частого обслуживания
• Защитное покрытие: горячее цинкование — защищает от коррозии даже в агрессивной среде
• Толщина фланца: 5 мм — достаточна для передачи нагрузки без деформаций
• Размер резьбы: М14 — совместим с большинством стандартных анкерных зажимов
• Тип соединения: отверстие — позволяет использовать болты или стальные ленты
• Диапазон рабочих температур: от -60 °C до +50 °C — работает в суровом климате, включая Сибирь и Дальний Восток
• Устойчивость к УФ-излучению: да — не выцветает и не теряет прочность под прямыми солнечными лучами
• Цвет: металлик — не маскирует повреждений, облегчает визуальный осмотр

Совместимость и монтаж

Кронштейн CA1500 монтируется открытым способом на опорах ЛЭП. Для крепления используются:

• Два витка стальной ленты — быстрый и проверенный метод, особенно на деревянных и железобетонных опорах;
• Болтовые соединения — предпочтительно для металлических опор, обеспечивают более жёсткую фиксацию.

Не требует сверления или специального оборудования. Диаметр отверстий рассчитан под стандартные болты M14. Убедитесь, что посадочные места на опоре имеют достаточную площадь для равномерного распределения нагрузки.

Безопасность и стандарты

Кронштейн анкерный CA1500 соответствует требованиям к механической прочности и долговечности для электроустановок напряжением до 1000 В. Горячее цинкование обеспечивает соответствие ГОСТ 1759.4 и ГОСТ 9.306. Номинальное напряжение 1000 В указывает на допустимое применение в сетях низкого напряжения — не предназначается для ВЛ 6–35 кВ.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву — снижает нагрузку на опору
• Горячее цинкование гарантирует срок службы более 25 лет в открытых условиях
• Устойчивость к перепадам температур — не хрупнет зимой и не деформируется летом
• Простота установки — не нуждается в сложном оборудовании или подготовке поверхности
• Поддержка одинарного и двойного крепления — гибкость при проектировании трассы

Ограничения применения

• Не применяется для крепления кабелей напряжением выше 1000 В — не имеет изоляционной защиты для ВЛ
• Не предназначен для закрытого монтажа внутри помещений или труб — только открытый способ на опорах
• Диаметр кабеля не указан — кронштейн служит для крепления зажимов, а не для фиксации самого провода; необходимо выбирать подходящий зажим по сечению кабеля
• Не рекомендован для использования в зонах с повышенной коррозией от морской воды — хотя цинкование есть, длительное воздействие соли может снизить срок службы

Примеры использования

• Фиксация анкерного зажима на угловой опоре ВЛ 0,4 кВ
• Удерживание двух кабелей на промежуточной опоре с помощью двойного крепления
• Закрепление ответвлений от основной линии в сельских районах
• Монтаж на старых деревянных опорах, где невозможно использование сварки

Практические советы

• Перед монтажом проверьте целостность цинкового покрытия — при повреждении заделайте её антикоррозийным составом
• При использовании стальной ленты — затягивайте равномерно, чтобы избежать перекоса кронштейна
• При замене старого кронштейна — сравнивайте размеры отверстий и толщину фланца с новым изделием (CA1500, артикул б0037754)
• Для двойного крепления используйте два одинаковых кронштейна — не комбинируйте с другими моделями, чтобы избежать дисбаланса нагрузки
• Учитывайте, что максимальная нагрузка 14709 Н — это предел. Реальная безопасная нагрузка должна быть на 20–30% ниже — около 10–11 кН
