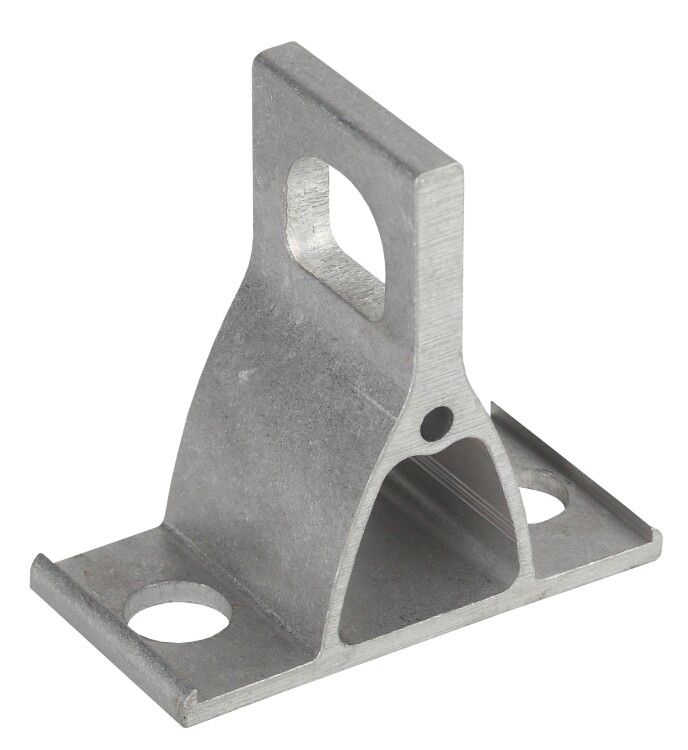

Кронштейн анкерный SO253 (5/60/1440) | Б0029967 ЭРА

Кронштейн анкерный SO253 от ЭРА предназначен для надёжного крепления анкерных и промежуточных зажимов на опорах линий электропередач, особенно при монтаже абонентских ответвлений из провода СИП. Артикул б0029967 обеспечивает совместимость с типичными системами крепления на воздушных линиях.

Назначение и область применения

Кронштейн анкерный SO253 используется для установки анкерных зажимов, которые фиксируют провода СИП на опорах ЛЭП. Применяется при устройстве абонентских ответвлений - то есть когда от основной линии отводится кабель к домам, хозяйственным постройкам или другим объектам. Подходит как для одинарного, так и для двойного крепления зажимов, что позволяет гибко решать задачи распределения нагрузки.

Технические характеристики

• Предельная нагрузка: 14709 Н (эквивалентно ~1500 кг силы)
• Материал: алюминиевый сплав - лёгкий, коррозионностойкий, не требует частого обслуживания
• Толщина фланца: 5 мм - достаточна для жёсткости при высоких нагрузках
• Резьба: М14 - стандартный размер для крепления зажимов и крепёжных элементов
• Тип соединения: отверстие - позволяет использовать болты, шпильки или монтажную ленту F20
• Защитное покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде
• Диапазон рабочих температур: от -60 C до +50 C - работает в условиях сурового климата
• Устойчивость к УФ-излучению: да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Номинальное напряжение: 1000 В - соответствует требованиям для ВЛ до 1 кВ
• Цвет: металлик - визуально сочетается с другими компонентами ЛЭП

Совместимость и монтаж

Кронштейн анкерный SO253 монтируется открытым способом на опорах ЛЭП. Для фиксации используют:

• монтажную ленту F20 - наиболее распространённый метод, удобен при быстром монтаже;
• специальные болты или шпильки - подходят для более жёсткого закрепления на трубчатых или уголковых опорах.

Посадочное отверстие рассчитано под метрическую резьбу M14 - проверьте соответствие резьбы зажимов и крепёжа перед установкой. Кронштейн не имеет встроенной системы крепления кабеля - он служит лишь базой для анкерных зажимов.

Безопасность и стандарты

Кронштейн анкерный SO253 соответствует требованиям к оборудованию для воздушных линий напряжением до 1000 В. Горячее цинкование обеспечивает электроизоляционную безопасность при контакте с металлическими элементами опор. Устойчивость к экстремальным температурам и УФ-излучению снижает риск аварий из-за старения материала.

Преимущества

• Высокая механическая прочность - выдерживает значительные нагрузки от натяжения проводов СИП
• Долговечность благодаря комбинации алюминиевого сплава и горячего цинкования
• Не требует периодического окрашивания или антикоррозийной обработки
• Подходит для всех типов опор - деревянных, железобетонных, стальных
• Удобство монтажа - одинаково эффективен как с лентой F20, так и с болтовыми соединениями

Ограничения применения

• Не предназначена для крепления кабелей напрямую - требуется использование анкерных зажимов
• Не рекомендуется применять на опорах с повышенным уровнем вибраций без дополнительной демпферной защиты
• Не подходит для крепления многожильных проводов с большим внешним диаметром - необходимо соблюдать совместимость с выбранным зажимом
• Не является изолирующим элементом - все токоведущие части должны быть отделены от кронштейна через зажимы

Примеры использования

• Крепление анкерного зажима на столбе для перехода СИП с магистрали на вход в дом
• Установка двух зажимов на одной опоре - для разделения фазных проводов при двойном ответвлении
• Закрепление на угловой опоре ЛЭП, где возникает перегрузка от изменения направления трассы
• Монтаж в регионах с зимними температурами ниже -40 C - например, в Сибири или на Дальнем Востоке

Практические советы

• Перед монтажом проверьте, чтобы резьба M14 на зажиме точно совпадала с отверстием кронштейна - допуск не более +-0,1 мм
• При использовании монтажной ленты F20 затягивайте равномерно, избегайте перекосов - это предотвращает деформацию фланца
• На участках с сильным ветром или гололёдом используйте два кронштейна на одну точку - распределите нагрузку
• Не применяйте кронштейн SO253 в качестве несущего элемента для трансформаторов или других тяжёлых устройств - его нагрузка рассчитана исключительно на провода СИП
• При замене повреждённого кронштейна - всегда заменяйте весь комплект (болты, гайки, ленту) новыми, совместимыми с артикулом б0029967
