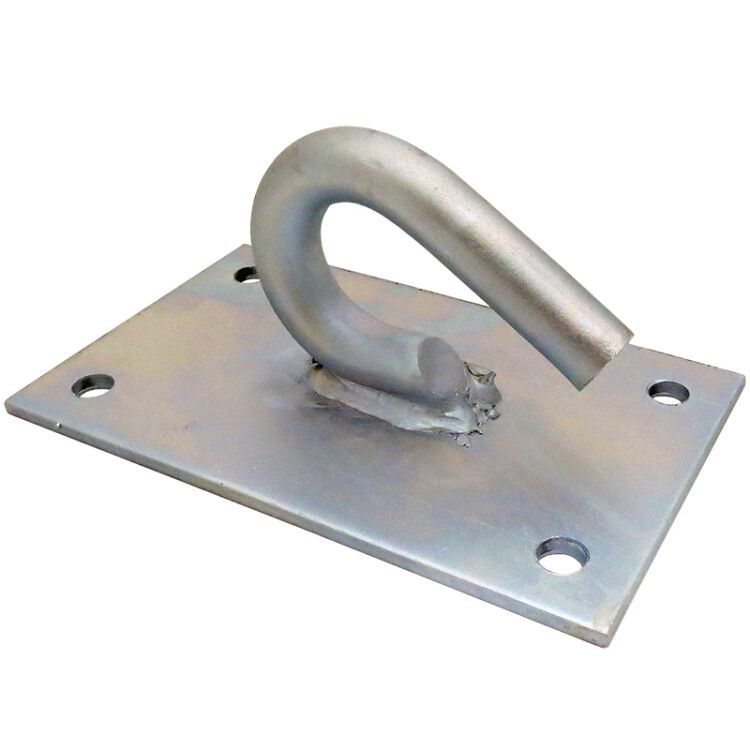

Крюк для плоских поверхностей GHP-16 (5/20/640) | Б0036575 ЭРА

Крюк для плоских поверхностей GHP-16 (5/20/640) от ЭРА предназначен для надёжного крепления анкерных и промежуточных зажимов на вертикальных плоских поверхностях - например, стенах зданий или фасадах. Этот элемент используется в системах воздушной электропередачи низкого напряжения (до 1 кВ) и отличается высокой долговечностью благодаря горячего цинкованию.

Назначение и область применения

Крюк для плоских поверхностей GHP-16 (5/20/640) служит для крепления анкерных и поддерживающих зажимов на твердых вертикальных поверхностях. Применяется в сетях низкого напряжения - 0,4–1 кВ - для организации подвеса проводов на зданиях, опорах, стенках распределительных щитов и других объектах, где невозможно использовать классические кронштейны или изоляторы на столбах.

Технические характеристики

• Метрический размер резьбы: M16 - позволяет закрепить зажимы с соответствующими гайками и шпильками;
• Высота: 70 мм - обеспечивает достаточный вылет для свободного прохода проводов и удобства монтажа;
• Материал: сталь горячего цинкования - повышает коррозионную стойкость и срок службы;
• Защитное покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическим воздействиям;
• Рабочий температурный диапазон: от –60 C до +50 C - подходит для сурового климата, включая северные регионы;
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет под длительным солнечным воздействием;
• Номинальное напряжение: 0,4/1 кВ - рассчитан на использование в сетях низкого напряжения;
• Цвет: металлик - естественный вид цинкованной стали, не требует окраски.

Совместимость и монтаж

Крюк для плоских поверхностей GHP-16 (5/20/640) монтируется открытым способом с помощью четырёх дюбелей диаметром 9 мм. Подходит для бетона, кирпича и других плотных оснований. Для установки требуется предварительно просверлить отверстия глубиной не менее 50 мм. Крепление выполняется на фасадах, стенах, перегородках - там, где есть жесткая опора. Совместим со всеми типами анкерных и промежуточных зажимов, имеющими резьбу M16.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам низкого напряжения. Горячее цинкование обеспечивает защиту от коррозии, что снижает риск аварий из-за разрушения крепления. Номинальное напряжение 0,4/1 кВ указывает на допустимую нагрузку - применение выше этого значения запрещено.

Преимущества

• Высокая механическая прочность за счёт стальной конструкции и горячего цинкования;
• Устойчивость к экстремальным температурам - работает даже в условиях Арктики;
• Не требует обслуживания - покрытие само защищает металл от ржавчины;
• Поддерживает одинарное и двойное крепление зажимов - гибкость в проектировании трасс;
• Легко заменяем - стандартная резьба M16 совместима с большинством комплектующих.

Ограничения применения

• Не предназначены для крепления на деревянных, пластиковых или хрупких поверхностях - требуется жёсткая основа (бетон, кирпич);
• Запрещено использовать в сетях выше 1 кВ - не рассчитан на высокое напряжение;
• Не рекомендован для подвеса тяжёлых оборудования (например, трансформаторов) - только для проводов и зажимов;
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или солёными aerosol’ами - хотя цинк устойчив, длительный контакт может вызвать эрозию.

Примеры использования

• Подвеска ЛЭП 0,4 кВ на фасаде многоэтажного дома;
• Крепление ответвлений к зданию от воздушной линии;
• Установка промежуточных зажимов на стене распределительного пункта;
• Обустройство временных линий на стройплощадках с использованием существующих стен.

Практические советы

• Перед монтажом проверьте, чтобы отверстия под дюбели были точно по центру - смещение может привести к перекосу и деформации крюка;
• Используйте дюбели с минимальным диаметром 9 мм и длиной не менее 50 мм - недостаточная глубина снижает несущую способность;
• При установке двух зажимов на один крюк - соблюдайте равномерное расстояние между ними, чтобы избежать перекоса провода;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделайте их специальной краской на основе цинка;
• GHP-16 (5/20/640) от ЭРА - это изделие для профессионального монтажа; не используйте его в бытовых целях без проектного решения.
