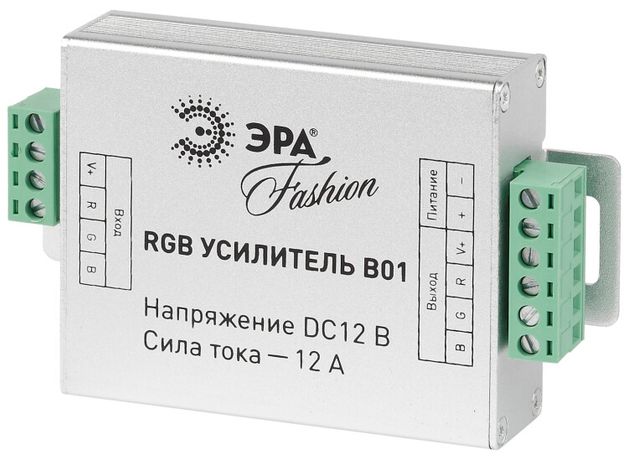

Усилитель сигнала для контроллеров на 12V RGBpower-12-B01 | Б0008060 ЭРА

Усилитель сигнала RGBpower-12-B01 от ЭРА предназначен для усиления управляющего сигнала RGB-контроллера, чтобы обеспечить равномерную работу длинных участков светодиодной ленты. Этот усилитель позволяет подключать дополнительные секции ленты без потери яркости и цветопередачи, сохраняя стабильный сигнал даже при нагрузке до 144 Вт.

Назначение и область применения

Усилитель сигнала RGBpower-12-B01 используется там, где длина светодиодной RGB-ленты превышает допустимые пределы для прямого подключения к контроллеру. Он не генерирует свет, а лишь передаёт и усиливает управляющий сигнал - красный, зелёный, синий - от контроллера к дальним участкам ленты. Подходит для установки в системах освещения с высокими требованиями к равномерности цвета: интерьерная подсветка, вывески, декоративная подсветка помещений, торговые объекты.

Технические характеристики

• Напряжение на выходе: 12 В постоянного тока
• Выходной ток: 12 А
• Выходная мощность: 144 Вт
• Номинальное напряжение питания: 12 В
• Номинальная частота: 50 Гц
• Тип диммирования: недиммируемый - не регулирует яркость, только передаёт сигнал
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Корпус: металлический - обеспечивает теплоотвод и механическую прочность
• Тип исполнения: статический - работает с фиксированными сигналами, не поддерживает динамические эффекты

Совместимость и монтаж

RGBpower-12-B01 совместим с любыми 12-вольтовыми RGB-светодиодными лентами, управляемыми через внешний контроллер. Устройство подключается между контроллером и удалённым участком ленты. Монтаж выполняется следующим образом:

• На вход (IN) подаются провода от контроллера: R, G, B, +12V, GND
• На выход (OUT) подключаются провода к следующему участку LED-ленты
• Питание на усилитель подаётся параллельно с питанием ленты - от того же блока питания, что и основная лента

Обязательно соблюдать полярность. Корпус усилителя можно закрепить на поверхности с помощью встроенных крепёжных отверстий. Для надёжной работы рекомендуется избегать перегрева - не устанавливать в замкнутых герметичных корпусах без вентиляции.

Безопасность и стандарты

Усилитель соответствует базовым требованиям безопасности для внутреннего использования. IP20 означает, что устройство не предназначено для влажных сред, открытых площадок или мест с риском попадания пыли. Применение вне сухих, защищённых помещений (например, на улице, в ванной, на кухне без защиты) запрещено. Не имеет сертификации по стандартам EN/IEC для профессионального промышленного оборудования - используется исключительно в бытовых и коммерческих интерьерах.

Преимущества

• Поддерживает максимальную нагрузку 144 Вт - позволяет удлинить ленту до 10–15 метров (в зависимости от плотности светодиодов)
• Металлический корпус эффективно рассеивает тепло, снижая риск перегрузки
• Работает без задержек и искажений сигнала - цвета остаются точными по всей длине
• Простая схема подключения - не требует программирования или настройки

Ограничения применения

• Не поддерживает диммирование - нельзя использовать для управления яркостью; нужен отдельный диммер или контроллер с функцией PWM
• Не работает с 24 В лентами - только 12 В
• IP20 - нельзя применять во влажных помещениях, на улице, в условиях повышенной запылённости
• Не является источником питания - обязательно использовать отдельный блок питания достаточной мощности
• Не увеличивает силу тока на входе - если контроллер не способен отдавать 12 А, усилитель не сможет работать на максимуме

Примеры использования

• Подсветка потолочного бордюра длиной 12 метров - контроллер подключен к первому 5-метровому отрезку, затем - усилитель RGBpower-12-B01, далее - второй 7-метровый отрезок
• Освещение витрин магазина: три отдельные ленты на разных стенках, все запитаны от одного контроллера через два усилителя
• Архитектурная подсветка фасада внутри остекления - где требуется точная передача цвета, но нет доступа к дополнительному контроллеру

Практические советы

• Выбирайте блок питания с запасом мощности - минимум на 20% выше суммарной мощности всех лент и усилителей
• Проверьте сечение проводов: для 12 А используйте медные провода не менее 1,5 мм2
• Не соединяйте более двух усилителей последовательно - это вызывает задержку сигнала и помехи
• Перед подключением убедитесь, что контроллер поддерживает RGB-сигнал (не RGBW или адресные ленты)
• Установите усилитель как можно ближе к ленте, которую он питает - это снижает потерю напряжения в проводах
