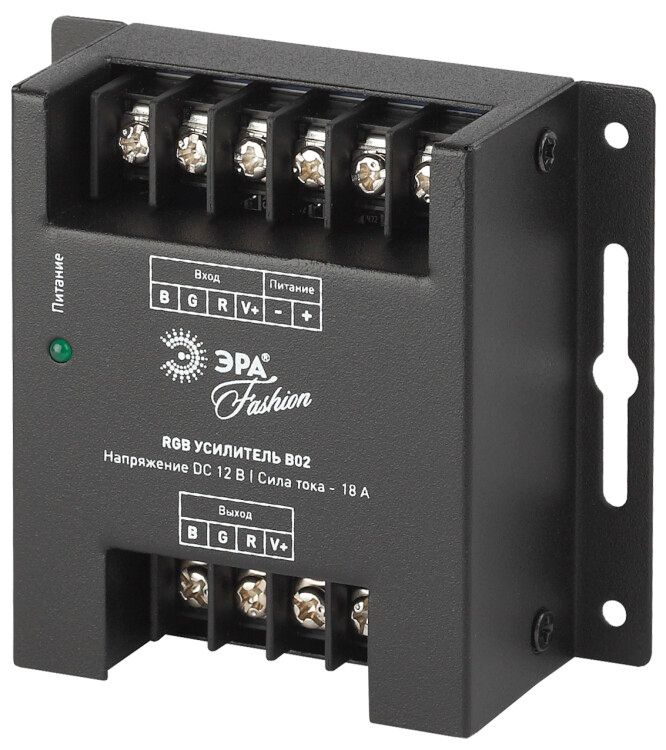

Усилитель сигнала для контроллеров на 12V RGBpower-12-B02 | Б0008061 ЭРА

Усилитель сигнала RGBpower-12-B02 от ЭРА предназначен для усиления управляющего сигнала RGB-контроллера, чтобы обеспечить равномерную работу длинных участков светодиодной ленты. Этот усилитель не изменяет яркость, а лишь передаёт сигнал дальше - идеально подходит для систем освещения, где требуется подключение нескольких секций ленты к одному контроллеру.

Назначение и область применения

Усилитель сигнала RGBpower-12-B02 используется, когда длина светодиодной RGB-ленты превышает допустимую для прямого подключения к контроллеру. Без него дальние участки ленты могут мерцать, терять цвет или вообще не включаться из-за потерь сигнала. Устройство подключается между контроллером и лентой, восстанавливая силу управляющего импульса. Применяется в интерьерном освещении, рекламных вывесках, декоративной подсветке архитектурных элементов и других местах, где важна точная передача цветового сигнала.

Технические характеристики

• Напряжение питания и выхода: 12 В постоянного тока
• Выходной ток: до 18 А
• Максимальная выходная мощность: 216 Вт
• Тип управления: недиммируемый - не регулирует яркость, только передаёт цветовой сигнал
• Частота сети: 50 Гц
• Корпус: металлический, для лучшего теплоотвода
• Степень защиты: IP20 - защищён от прикосновений пальцев и крупных предметов, но не от воды и пыли
• Исполнение: статическое - работает постоянно при включенном питании, без автоматического отключения

Совместимость и монтаж

RGBpower-12-B02 совместим с любыми 12-вольтовыми RGB-лентами и контроллерами, использующими стандартный 4-проводной интерфейс (R, G, B, +12V). Подключается параллельно к ленте: входные провода идут от контроллера, выходные - к следующему участку ленты. Монтировать можно на стену, профиль или DIN-рейку с помощью крепёжных отверстий в корпусе. Обязательно соблюдать полярность: красный - плюс, чёрный/синий - минус. Для надёжности рекомендуется использовать провода сечением не менее 1,5 мм2 на выходе.

Безопасность и стандарты

Усилитель соответствует требованиям безопасности для устройств низкого напряжения. IP20 означает, что он не предназначен для установки во влажных помещениях, на улице или в зонах с высокой запылённостью. Не подлежит погружению в жидкости и требует защиты от брызг и конденсата. Работает исключительно в сухих внутренних условиях.

Преимущества

• Поддерживает длинные ленты без потери качества цветопередачи
• Металлический корпус эффективно рассеивает тепло при нагрузке 18 А
• Работает без задержек и искажений сигнала
• Не требует внешнего питания - получает энергию через входной сигнал
• Простая замена при повреждении - никаких настроек после установки

Ограничения применения

• Не подходит для 24-вольтовых LED-лент - только 12 В
• Не является источником питания - не увеличивает мощность, только усиливает сигнал
• Не имеет функции диммирования - нельзя менять яркость через этот модуль
• IP20 не допускает использование в ванных комнатах, на кухне без защиты, на улице
• Не следует подключать более одной ленты к каждому каналу (R/G/B) без распределения нагрузки

Примеры использования

• Подсветка потолочного плинтуса длиной 15 метров - один контроллер управляет двумя лентами через два усилителя RGBpower-12-B02
• Освещение фасада здания с несколькими горизонтальными рядами лент
• Арт-объекты с многосегментной RGB-подсветкой, где каждый сегмент подключён последовательно
• Корпоративные выставочные стенды с протяжённой подсветкой вокруг стендов

Практические советы

• Перед установкой проверьте, что ваш контроллер способен выдавать достаточный ток для первичного участка ленты - иначе усилитель не сработает
• Если лента длиннее 5–7 метров, лучше ставить усилитель каждые 5–7 метров, даже если она кажется «ещё работоспособной»
• Не перегружайте выход: максимальная мощность 216 Вт - это около 18 метров ленты 12 В с плотностью 120 LEDs/m
• Закрывайте место подключения герметиком, если есть риск попадания пыли - IP20 не спасёт от грязи
• При использовании нескольких усилителей подключайте все к одному контроллеру - не связывайте их друг с другом
