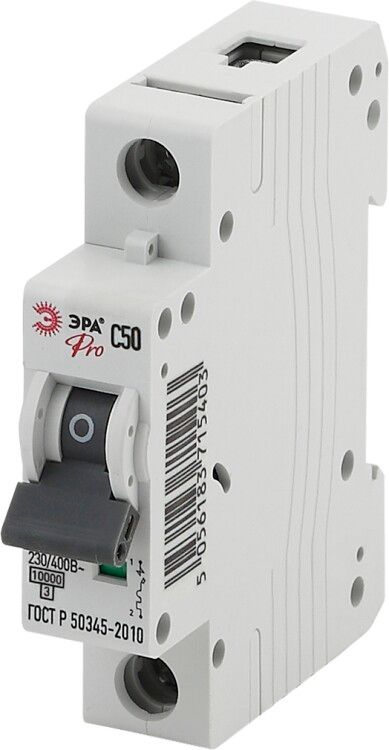

Выключатель автоматический однополюсный NO-901-34 ВА47-100 1P 50А кривая C (12/180/3780) Pro | Б0031795 ЭРА

Автоматический выключатель модульный 1P 50А кривая C ВА47-100 NO-901-34 ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в распределительных щитах жилых, офисных и промышленных объектах, где требуется надёжная защита однополюсной сети на 230 В. Бренд ЭРА обеспечивает соответствие стандартам и долгий срок службы даже при высоких нагрузках.

Назначение и область применения

Автоматический выключатель модульный 1P 50А кривая C ВА47-100 NO-901-34 ЭРА защищает однополюсные цепи переменного тока от перегрузок и коротких замыканий. Подходит для установки в бытовые, коммерческие и легкопромышленные электроустановки - например, для защиты групповой линии освещения, розеток, тепловых насосов или оборудования мощностью до 11,5 кВт.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с напряжением 220–240 В.
• Количество полюсов: 1 - управляет одним фазным проводником.
• Отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для устройств с умеренным пусковым током (например, люминесцентные лампы, насосы, компрессоры).
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги; предназначена для внутренней установки в закрытых щитах.
• Поперечное сечение провода: 2,5 – 35 мм2 - позволяет подключать медные провода от малой нагрузки до мощных линий.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, что повышает безопасность оборудования.
• Номинальное импульсное напряжение: 4000 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные перенапряжения.
• Рабочая температура: от -40C до +50C - работает в широком диапазоне температур, включая холодные помещения и нагреваемые щитовые.
• Глубина монтажа: 83 мм - требует соответствующего места внутри распределительного щита.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм).

Совместимость и монтаж

Автоматический выключатель модульный 1P 50А кривая C ВА47-100 NO-901-34 ЭРА устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется зажимами сверху и снизу. Убедитесь, что сечение провода находится в пределах 2,5–35 мм2. Не используйте многожильные провода без наконечников - они могут ослабить контакт. После монтажа проверьте плотность затяжки винтов - недостаточно затянутый контакт вызывает перегрев.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Номинальное напряжение изоляции 660 В гарантирует безопасную изоляцию даже при кратковременных перенапряжениях. Категория перенапряжения III и степень загрязнения 2 указывают на применение в типовых распределительных щитах с контролируемой средой - без пыли, влаги и химических паров.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже при серьёзных авариях.
• Кривая срабатывания C хорошо сочетается с оборудованием, имеющим умеренные пусковые токи - меньше ложных срабатываний.
• Класс токоограничения 3 снижает термическое воздействие на проводку и оборудование во время КЗ.
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых помещениях.
• Универсальное сечение проводов (2,5–35 мм2) упрощает подбор кабеля без необходимости переходников.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице, в сырых или пыльных местах.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, большие двигатели, сварочные аппараты) - лучше выбрать кривую D.
• Однополюсная конструкция не обеспечивает отключение нулевого провода - в системах TN-C-S или TT необходимо использовать двухполюсные автоматы или отдельные рубильники.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 11,5 кВт.
• Подключение теплового насоса или кондиционера с пусковым током до 500 А.
• Щитовая на этаже многоэтажного дома - для отдельной линии лифта, вентиляции или системы безопасности.
• Производственные участки с небольшими станками, насосами, осветительными приборами.

Практические советы

• Выбирая автоматический выключатель модульный 1P 50А кривая C ВА47-100 NO-901-34 ЭРА, убедитесь, что суммарная мощность подключённых устройств не превышает 11,5 кВт (при 230 В).
• Проверьте глубину щита - 83 мм требуют минимум 90–100 мм свободного пространства для удобного доступа к клеммам.
• Не смешивайте этот автомат с другими сериями в одном щите без учёта координации защиты - возможны проблемы с селективностью.
• При замене старого автомата сравните класс токоограничения - если ранее был класс 2, то переход на класс 3 повысит безопасность.
• Для длительной работы в условиях повышенной влажности или пыли - используйте дополнительную герметизацию щита или выбирайте модели с более высокой степенью защиты.
