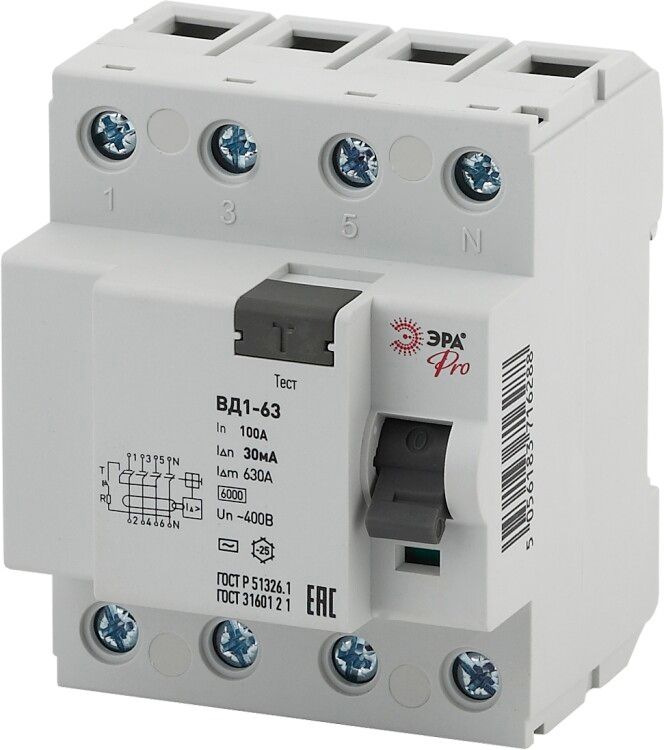

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-53 ВД1-63 3P+N 100А 30мА Pro | Б0031892 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 100А 30мА от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО без собственного энергопотребления, подходящее для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 100А 30мА защищает от поражения электрическим током при контакте с токоведущими частями - например, при повреждении изоляции или неисправности оборудования. Также оно предотвращает пожары, вызванные утечками тока на землю. Подходит для использования в промышленных и коммерческих объектах: цехах, складах, офисах, где установлены мощные трёхфазные нагрузки. Не заменяет автоматические выключатели - работает только при наличии дифференциального тока, не реагирует на перегрузки или КЗ.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не сработает при постоянной утечке (например, от выпрямителей).
• Напряжение: 400 В - рассчитано на трёхфазные сети 380–400 В.
• Количество полюсов: 4P (3 фазы + N) - обеспечивает отключение всех проводников одновременно, включая ноль.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки тока, например, от включения двигателей.
• Степень защиты IP20: защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Поперечное сечение провода: 1–25 мм2 - совместимо с большинством силовых кабелей в промышленных системах.
• Ширина по модулям: 4M - занимает четыре стандартных модуля на DIN-рейке.
• Глубина монтажа: 66 мм - требует достаточного места в щите для свободного доступа к клеммам.
• Рабочая температура: от –25C до +40C - допустимо использование в неотапливаемых помещениях, но не в условиях экстремальных холодов или жары.
• Частота: 50 Гц - предназначен для сетей с промышленной частотой в России и странах СНГ.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 100А 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется четвертый полюс для нулевого проводника - важно не путать с 3P УЗО, где ноль остаётся подключенным напрямую. Клеммы рассчитаны на провода сечением от 1 до 25 мм2; используйте наконечники типа НШВИ для многожильных проводов. Монтаж выполняется после отключения питания. Обязательно проверьте соответствие схемы подключения: L1, L2, L3, N должны быть подключены точно согласно маркировке на корпусе. УЗО не требует внешнего питания - работает исключительно за счёт дифференциального тока, поэтому сохраняет работоспособность даже при отключении основного напряжения.

Безопасность и стандарты

УЗО эл-механическое ВД1-63 3P+N/4P 100А 30мА соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяется в соответствии с ПУЭ для защиты групповых цепей, особенно там, где есть риск поражения током - например, в помещениях с повышенной влажностью, на производстве, в кухнях, насосных станциях. Отличается высокой механической прочностью и долговечностью благодаря отсутствию электронных компонентов - не выходит из строя при колебаниях напряжения или помехах в сети.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при аварийном отключении питания.
• Высокая надёжность - меньше отказов по сравнению с электронными аналогами.
• Не требует обслуживания - срок службы определяется механической износостойкостью, а не сроком жизни элементов питания.
• Подходит для мощных нагрузок - номинал 100 А позволяет использовать в промышленных щитах вместо нескольких маломощных УЗО.
• Совместим с существующими решениями - легко интегрируется в системы с автоматическими выключателями.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 100 А.
• Работает только с переменным током утечки (AC) - не подходит для цепей с постоянным током (например, от солнечных панелей или ИБП).
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых или запылённых местах без дополнительной защиты.
• Температурный диапазон ограничен - не рекомендован для установки в неотапливаемых помещениях при температуре ниже –25C.
• Не подходит для однофазных сетей 220 В - используется только в трёхфазных системах с выводом нуля.

Примеры использования

• Защита группы мощных станков на производстве (ток 80–100 А).
• Щитовая группа для конвейерной линии с несколькими двигателями.
• Общий входной УЗО в промышленном здании перед распределением по цехам.
• Защита кухонного участка с большим числом трёхфазных плит и духовок.
• Циркуляционные насосы и вентиляторы в системах отопления с питанием от 380 В.

Практические советы

• Выбирая УЗО эл-механическое ВД1-63 3P+N/4P 100А 30мА, убедитесь, что ваша система действительно трёхфазная с выведенным нулём - иначе устройство не будет работать корректно.
• Проверяйте посадочные размеры: глубина 66 мм требует минимум 70–80 мм свободного пространства в щите для удобного подключения и тестирования кнопкой “Т”.
• Не соединяйте несколько УЗО последовательно - это снижает селективность и усложняет поиск неисправности.
• При использовании в условиях вибраций (станки, насосы) дополнительно фиксируйте УЗО хомутами или специальными креплениями.
• Тестируйте устройство ежемесячно кнопкой “T” - даже эл-механическое УЗО может терять чувствительность со временем.
• Для систем с частыми ложными срабатываниями проверьте целостность изоляции кабелей и наличие паразитных утечек - возможно, проблема не в УЗО, а в оборудовании.
