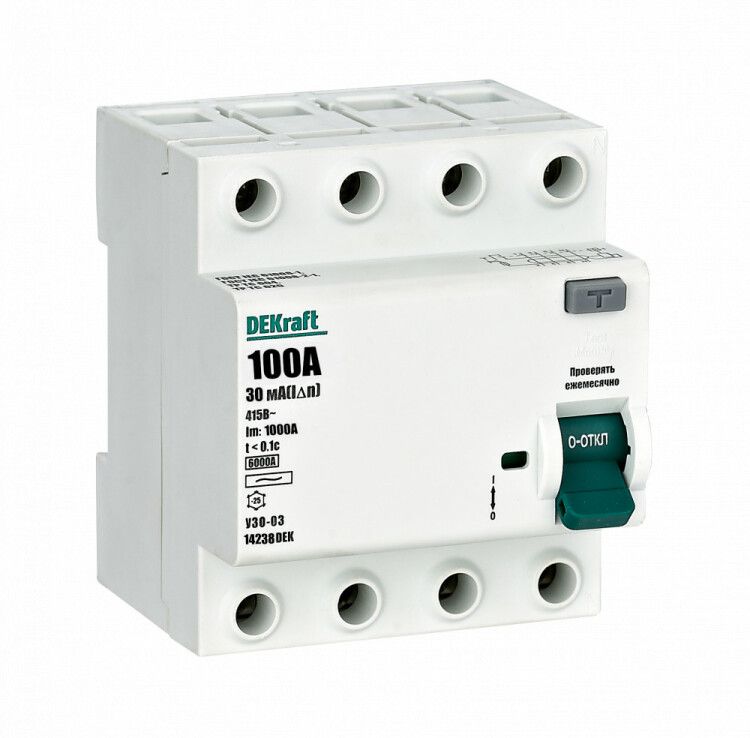

Выключатель дифференциальный (УЗО) УЗО-03 4п 100A 30мА тип AC 6кА | 14238DEK DEKraft APC

Выключатель дифференциального тока УЗО-03 от DEKraft - четырёхполюсное устройство защитного отключения с номинальным током 100 А и порогом срабатывания 30 мА. Предназначен для защиты людей и оборудования от поражения током и пожаров, вызванных утечками тока в сетях переменного тока до 400 В. Монтируется на DIN-рейку, совместим с системами автоматизации и силовой распределительной арматурой.

Назначение и область применения

Выключатель дифференциального тока УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут привести к поражению человека или возгоранию изоляции. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для защиты групповых линий питания: станков, конвейеров, освещения, нагревательных приборов, насосов и другого оборудования с высокими нагрузками.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 100 А
• Дифференциальный ток срабатывания: 30 мА - чувствительность для защиты жизни человека
• Количество полюсов: 4 - защита всех фаз и нулевого провода одновременно
• Тип дифференциального расцепителя: AC - реагирует на синусоидальные утечки тока (стандарт для бытовых и промышленных сетей)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ с током до 6000 А
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 76,5 мм - необходимо учитывать свободное пространство в щите
• Частота: 50/60 Гц - работает в любых стандартах сети
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыления
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель дифференциального тока УЗО-03 устанавливается на DIN-рейку в распределительном щите. Обязательно сочетание с автоматическим выключателем, который обеспечивает защиту от перегрузок и коротких замыканий. Номинальный ток автомата должен быть **выше** на одну ступень: - Для УЗО-03 (100 А) - используйте автомат на 125 А. - Автомат на 100 А нельзя использовать последовательно - он не обеспечит надёжную защиту самого УЗО.

Подключение: все четыре полюса (L1, L2, L3, N) должны быть подключены строго по схеме производителя. Ноль не должен заземляться после УЗО. Перед первым включением проверьте тестовую кнопку - она должна отключать устройство.

Безопасность и стандарты

УЗО-03 соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция гарантирует работу без внешнего питания - сработает даже при отсутствии напряжения в сети. Тестовая кнопка позволяет регулярно проверять исправность устройства.

Преимущества

• Электромеханический принцип действия - надёжная работа при авариях и перебоях в питании
• Защита от пожаров благодаря точному срабатыванию при утечках 30 мА
• Устойчивость к низким температурам - подходит для холодных помещений и неотапливаемых щитовых
• Совместимость с проектными решениями - рекомендовано к использованию в проектировании
• Фиксированная ширина 4 модуля - удобно планировать компактные щиты

Ограничения применения

• Не предназначен для защиты от постоянного тока - только переменный (AC)
• IP20 не допускает установку во влажных или открытых местах - обязательно внутренняя установка в герметичный щит
• Не заменяет автоматический выключатель - требуется обязательная парная установка с аппаратом защиты
• Не подходит для цепей с высоким коэффициентом гармоник (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Щит этажный в офисном здании - защита группы розеток и освещения
• Производственный участок - защита трёхфазных станков и насосов
• Складское помещение - защита системы отопления и светильников
• Жилое здание - входное УЗО на весь дом при наличии мощных потребителей (бойлер, кондиционер)

Практические советы

• Перед монтажом проверьте соответствие номинала автомата: для УЗО-03 (100 А) нужен автомат на 125 А, а не на 100 А
• Обязательно соблюдайте полярность при подключении нуля - ошибка приведёт к отказу работы
• Проверяйте работоспособность УЗО-03 кнопкой “T” один раз в месяц
• При установке в щит с ограниченной глубиной - учтите 76,5 мм, не забудьте место для кабельных вводов
• Не используйте УЗО-03 в качестве единственной защиты - всегда комбинируйте с автоматом
• Для сложных систем с частотными преобразователями рассмотрите УЗО типа B - этот вариант (AC) может давать ложные срабатывания
