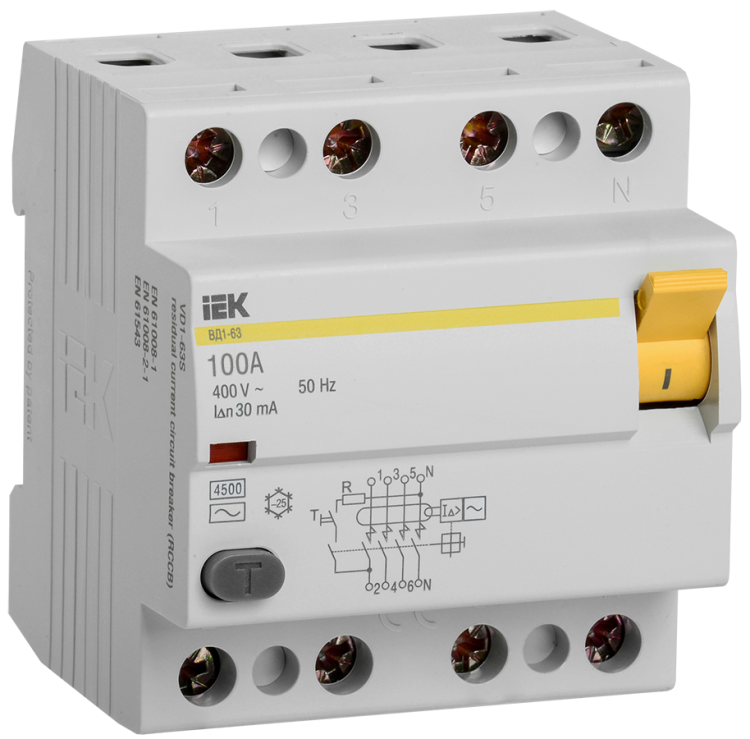

Выключатель дифференциальный (УЗО) ВД1-63 4п 100А 30мА тип AC | MDV10-4-100-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 от IEK - устройство для защиты людей от удара током и предотвращения пожаров из-за утечек тока. Модель с номиналом 100 А и чувствительностью 30 мА подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Артикул mdv10-4-100-030 соответствует сериям KARAT.

Назначение и область применения

Выключатель дифференциального тока ВД1-63 защищает от поражения электрическим током при контакте с токоведущими частями - например, при повреждении изоляции проводов или корпуса оборудования. Он не защищает от перегрузок и коротких замыканий - эти функции выполняют автоматические выключатели. Устройство применяется там, где есть риск утечки тока: в ванных комнатах, кухнях, на производстве, в помещениях с повышенной влажностью, а также в цепях питания станков, насосов, конвейеров и другого оборудования с металлическим корпусом.

Технические характеристики

• Число полюсов: 4 - позволяет отключить все фазы и ноль одновременно;
• Номинальный ток: 100 А - максимальная нагрузка, которую может выдерживать устройство без срабатывания;
• Дифференциальный ток срабатывания: 30 мА - чувствительность, достаточная для защиты жизни человека;
• Тип: AC - реагирует на переменный ток утечки, наиболее распространённый в бытовых и промышленных сетях;
• Механическая износостойкость: высокая - способен выдержать более 10 000 операций включения/отключения;
• Питание: не требует внешнего источника энергии - работает за счёт магнитного поля, создаваемого током утечки.

Совместимость и монтаж

Выключатель дифференциального тока ВД1-63 монтируется на DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для правильной работы необходимо обеспечить соединение всех четырёх проводов: три фазы и ноль. Нулевой провод после УЗО не должен соединяться с заземлением или другими нулями - это вызовет ложные срабатывания. Устройство совместимо с автоматическими выключателями серии КАРАТ других типов, установленными в одном щите.

Безопатность и стандарты

Выключатель дифференциального тока ВД1-63 соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. Применяется в системах TN-S и TN-C-S, где есть надёжное заземление. Не предназначен для использования в IT-системах без дополнительных мер защиты.

Преимущества

• Не требует внешнего питания - работает даже при отключении электросети;
• Высокая надёжность срабатывания при утечках до 30 мА - безопасна для человека;
• Стабильная работа при колебаниях температуры и влажности;
• Широкий спектр типоисполнений - можно выбрать подходящую модель для любой нагрузки;
• Механическая прочность - долгий срок службы без обслуживания.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем;
• Работает только с переменным током утечки - не реагирует на постоянный ток (например, от выпрямителей);
• Не рекомендован для цепей с большим уровнем импульсных помех - возможны ложные срабатывания;
• Требует качественного заземления; при отсутствии заземляющего контура эффективность снижается.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щитовая на производстве - защита линий питания шлифовальных станков и сварочных аппаратов;
• Общий ввод в многоквартирный дом - как часть системы дифференциальной защиты;
• Подключение насосов, компрессоров и тепловых завес в условиях повышенной влажности.

Практические советы

• Перед установкой проверьте целостность изоляции всех проводов - УЗО не исправляет плохую проводку;
• После монтажа нажмите кнопку «Тест» - устройство должно отключиться. Если нет - проверьте подключение;
• Не используйте один УЗО на несколько групп - лучше применять селективную схему с несколькими устройствами;
• При использовании в промышленных щитах учитывайте посадочные размеры - ВД1-63 занимает 4 модуля на DIN-рейке;
• Для цепей с частыми ложными срабатываниями рассмотрите переход на тип A (реагирует на пульсирующие и постоянные токи утечки), если оборудование содержит преобразователи частоты.
