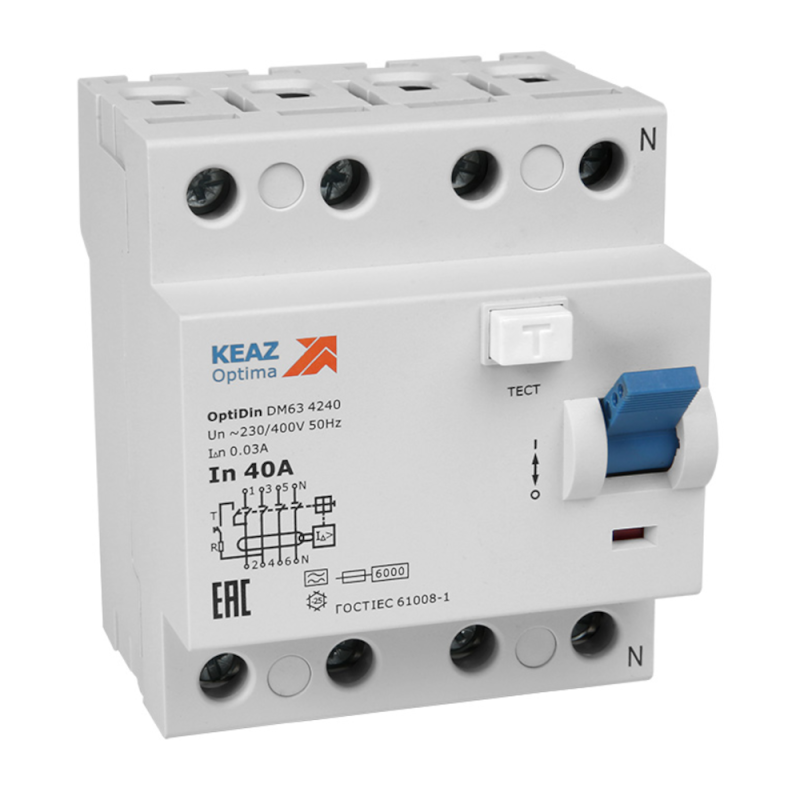

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков OptiDin DМ63-42100-AС-УХЛ4 (4P, 100, 30mA) - 254231 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-42100-AC-УХЛ4 предназначен для защиты людей от поражения электрическим током при утечках через изоляцию или прикосновении к токоведущим частям. Устройство работает в сетях с напряжением до 400 В и рассчитано на нагрузку до 100 А. Подходит для установки в распределительных щитах промышленных объектов, жилых зданий и коммерческих помещений.

Назначение и область применения

Выключатель дифференциального тока КЭАЗ DM63-42100-AC-УХЛ4 отключает цепь при возникновении дифференциального тока утечки 30 мА - значения, безопасного для человека. Он не защищает от перегрузок и коротких замыканий, поэтому обязательно используется совместно с автоматическим выключателем. Применяется в четырёхпроводных системах TN-S, TN-C-S и TT, где требуется защита трёхфазной нагрузки с нулём - например, для групп розеток, насосов, кондиционеров, оборудования с высокой степенью электромагнитных помех.

Технические характеристики

• Номинальный ток: 100 А - способен длительно работать с нагрузкой до этого значения;
• Номинальный ток утечки: 30 мА - чувствительность соответствует требованиям безопасности для защиты людей;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (не срабатывает на постоянные или импульсные);
• Количество полюсов: 4 - защищает три фазы и ноль одновременно; все полюса отключаются при срабатывании;
• Рабочее напряжение: 400 В - предназначено для трёхфазных сетей 230/400 В;
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные броски тока без повреждения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Ширина: 4 модуля - занимает 72 мм на DIN-рейке;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных и бытовых щитов.

Совместимость и монтаж

Выключатель дифференциального тока КЭАЗ DM63-42100-AC-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные провода - сверху, выходные - снизу. Ноль подключается к выводу N, который имеет маркировку. Все четыре полюса должны быть подключены - игнорирование нулевого провода приведёт к отказу работы устройства. Монтаж допускается только после отключения питания и проверки отсутствия напряжения. Установка вне щита или в условиях повышенной влажности запрещена из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Сертифицировано для эксплуатации в условиях класса исполнения УХЛ4 - устойчиво к температурным колебаниям от −40C до +40C и повышенной влажности, что делает его подходящим для установки в неотапливаемых помещениях, таких как подвалы, технические этажи и производственные площадки.

Преимущества

• Надёжное срабатывание при утечке 30 мА - обеспечивает соответствие нормам безопасности;
• Фиксация в положении “выкл” при срабатывании - позволяет легко определить причину отключения;
• Индикация состояния - механический флажок показывает, было ли срабатывание;
• Конструкция с двойной изоляцией - снижает риск пробоя между полюсами;
• Произведён на заводе КЭАЗ - известном производителе с долгой историей в области аппаратов защиты.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО;
• Работает только с переменным током утечки типа AC - не сработает при появлении постоянного тока (например, от выпрямителей или солнечных инверторов);
• IP20 - нельзя использовать во влажных местах, на улице, в открытых щитах или в помещениях с высокой запылённостью;
• Не рекомендован для цепей с высокими гармоническими искажениями - возможны ложные срабатывания;
• Не подходит для однофазных цепей без необходимости отключения нуля - лучше применять 2P УЗО.

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома;
• Щитовая защита трёхфазного кондиционера мощностью до 22 кВт;
• Обеспечение безопасности на участке с насосными станциями, компрессорами или станками с ЧПУ;
• Подключение к распределительному щиту в цехе с металлообрабатывающим оборудованием;
• Автоматизация системы освещения в подземных парковках с использованием трёхфазного питания.

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно подключен - неверное соединение сделает УЗО бесполезным;
• Не используйте этот УЗО в качестве единственной защиты - всегда сочетайте его с автоматом на 100 А или ниже;
• Проверяйте работу кнопкой “Тест” ежемесячно - даже если устройство кажется исправным;
• При наличии нескольких УЗО в одном щите следите за координацией - выбирайте селективные модели (S-тип) для многоуровневой защиты;
• Если система содержит оборудование с высокими токами утечки (например, старые нагреватели), возможно потребуется увеличить порог до 100 мА - тогда этот УЗО не подойдёт;
• Убедитесь, что посадочный диаметр клемм соответствует сечению вашего провода - обычно 16–50 мм2 для 100 А.
