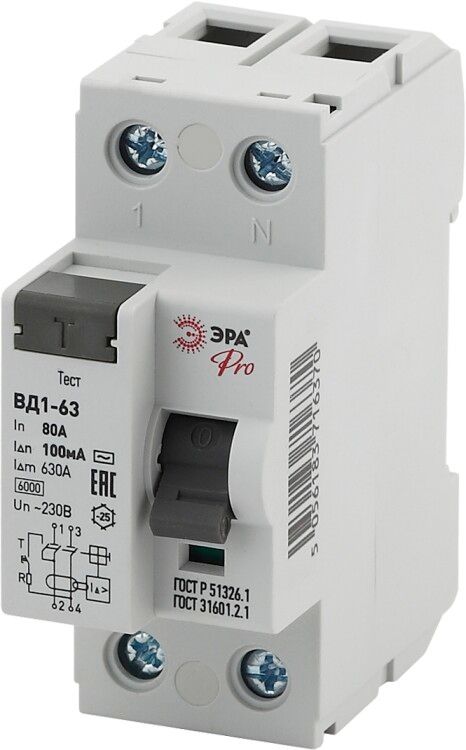

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-62 ВД1-63 1P+N 80А 100мА Pro | Б0031901 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 1P+N/2P 80А 100мА от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО без внешнего питания, подходящее для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

УЗО эл-механическое ВД1-63 1P+N/2P 80А 100мА защищает от поражения электрическим током при прикосновении к токоведущим частям - например, при повреждении изоляции провода или корпуса оборудования. Также оно снижает риск возгорания, вызванного утечками тока на землю. Подходит для использования в жилых домах, офисах, производственных помещениях и на объектах с постоянным доступом персонала к электрооборудованию. Не заменяет автоматические выключатели - работает только при наличии дифференциального тока, не реагирует на перегрузки или КЗ.

Технические характеристики

• Номинальный ток: 80 А - выдерживает нагрузку до 80 ампер без срабатывания
• Дифференциальный ток: 100 мА - срабатывает при утечке 0,1 А и выше
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 А
• Количество полюсов: 2 (1P+N) - коммутирует фазу и ноль одновременно
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Поперечное сечение проводника: 1–25 мм2 - совместимо с медными проводами этого сечения
• Частота: 50 Гц - предназначен для сетей с промышленной частотой
• Рабочая температура: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Глубина монтажа: 66 мм - требуется свободное пространство в щите
• Изоляционное напряжение: 230 В - обеспечивает безопасную изоляцию между контактами
• Устойчивость к импульсу: 0,25 кА - выдерживает кратковременные скачки тока до 250 А
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата

Совместимость и монтаж

УЗО эл-механическое ВД1-63 1P+N/2P 80А 100мА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - провода сечением 1–25 мм2 затягиваются отверткой. Обязательно подключать фазу и ноль через устройство: если ноль не проходит через УЗО, оно не будет работать. Монтаж возможен только в сухих, закрытых щитах. Нельзя устанавливать на открытые участки или в местах с повышенной влажностью. Совместим со всеми стандартными автоматическими выключателями, установленными в том же щите.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Принцип работы основан на механическом сравнении токов в фазе и ноле - при появлении дисбаланса более 100 мА контакты размыкаются без использования электроники. Это делает устройство отказоустойчивым даже при отключении питания. Отсутствие внутренней электроники исключает возможность ложного срабатывания из-за помех или сбоев в сети.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении электросети
• Высокая механическая долговечность - рассчитано на десятки тысяч операций включения/отключения
• Надёжная работа в условиях перепадов напряжения и электромагнитных помех
• Простая диагностика: при срабатывании рычажок остаётся в положении “выкл” - легко определить причину отключения
• Подходит для ответственных цепей: группы розеток, водонагревателей, стиральных машин, кухонной техники

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Работает только с переменным током (AC) - не подходит для систем с постоянным током (например, солнечные установки)
• Не защищает от утечек постоянного тока - не применяется там, где есть выпрямители, ИБП, LED-драйверы с DC-выходом
• IP20 - нельзя устанавливать во влажных помещениях (баня, бассейн, уличные щиты)
• Номинальный ток 80 А - не подходит для маломощных групп (например, освещение); лучше использовать с меньшим номиналом (16–32 А) для таких задач

Примеры использования

• Защита всей группы розеток в кухне - особенно при использовании мощной техники (плиты, микроволновки, кофе-машины)
• Обеспечение безопасности в ванной комнате - при подключении бойлеров, стиральных машин
• Щитовая защита на этаже или в квартире - вместо нескольких УЗО меньшего номинала
• Производственные линии с металлообрабатывающими станками, где есть риск пробоя изоляции

Практические советы

• Выбирая УЗО эл-механическое ВД1-63 1P+N/2P 80А 100мА, проверьте, что ваш щит имеет достаточную глубину (минимум 70 мм) и место под 2 модуля
• Не используйте это УЗО для защиты освещения - его чувствительность 100 мА слишком велика для такой нагрузки; для света достаточно 30 мА
• При установке в старый щит убедитесь, что провода имеют нужное сечение - менее 1 мм2 не подключаются, более 25 мм2 требуют переходников
• Проверяйте работу устройства ежемесячно кнопкой “Тест”: если не отключается - замените УЗО
• Если в цепи есть частотные преобразователи, ИБП или светодиодные драйверы - выбирайте УЗО типа B, а не AC
