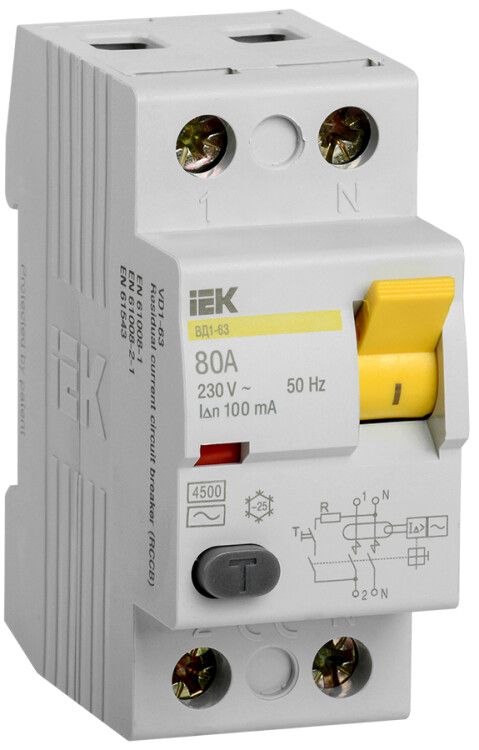

Выключатель дифференциальный (УЗО) ВД1-63 2п 80А 100мА тип AC | MDV10-2-080-100 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 80А 100мА тип AC серия ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-080-100 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 80А 100мА тип AC серия ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или токоведущими частями. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в распределительных щитах жилых, общественных и промышленных объектов, где есть риск утечек тока: ванные комнаты, кухни, мастерские, насосные станции, конвейеры, оборудование с металлическим корпусом.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Дифференциальный ток: 100 мА (0,1 А) - порог срабатывания, при котором УЗО отключается; подходит для групповой защиты нескольких контуров;
• Тип тока утечки: AC - реагирует только на переменный синусоидальный ток утечки (стандартный для бытовых и промышленных сетей);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2 - отключает одновременно фазу и ноль;
• Отключающая способность при КЗ: 3 кА - выдерживает кратковременные токи короткого замыкания до этой величины;
• Устойчивость к импульсному току: 0,25 кА - сохраняет работоспособность после кратковременных скачков тока (например, от молнии или запуска двигателей);
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Частота: 50 Гц - предназначено для сети с промышленной частотой;
• Модульная ширина: 2 модуля - занимает 36 мм в ширину на DIN-рейке;
• Глубина монтажа: 74 мм - требуется свободное пространство за щитом;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные линии;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и повышенной влажности в помещениях;
• Нормативные документы: ГОСТ Р 51326.1, ТУ 3421-033-18461115-02 - соответствие российским требованиям безопасности.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 80А 100мА тип AC серия ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для надёжного соединения используйте кабель сечением до 35 мм2, плотно затягивайте клеммы. Убедитесь, что нулевой провод не соединён с заземлением после УЗО - это вызовет ложные срабатывания. Устройство не требует подключения к сети для работы - оно реагирует исключительно на разницу между токами в фазе и нуле.

Безопасность и стандарты

УЗО соответствует ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02, что гарантирует безопасность и точность срабатывания. Отключение происходит менее чем за 0,3 секунды при достижении порога 100 мА. Наличие механизма ручного тестирования (кнопка “T”) позволяет проверять работоспособность без специнструментов. Устройство не создаёт собственного энергопотребления - полностью пассивно в нормальном режиме.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения;
• Надёжное срабатывание даже при слабых утечках благодаря точной чувствительности 100 мА;
• Подходит для защиты групповых линий - один УЗО может охватывать несколько автоматических выключателей;
• Широкий диапазон рабочих температур - подходит для холодных помещений и неутеплённых щитовых;
• Совместим с другими изделиями серии KARAT - легко формировать согласованную систему защиты.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем на 80 А;
• Не реагирует на постоянный ток утечки (тип DC) - не подходит для систем с выпрямителями, солнечными панелями или ЭПРА;
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без бокса);
• 100 мА - слишком большой порог для защиты одного человека; для индивидуальных линий рекомендуется 30 мА;
• Не применяется в IT-сетях с изолированной нейтралью - требуются другие типы УЗО.

Примеры использования

• Защита группы розеток в кухне и ванной комнате квартиры;
• Щитовая на производстве: защита линий к станкам, насосам, компрессорам;
• Объекты с длительным временем работы оборудования: склады, теплицы, автосервисы;
• Дополнительная защита в старых домах с устаревшей проводкой, где возможны утечки через изоляцию.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (80 А) выше суммарного тока всех автоматов, подключённых после него - иначе будет ложное срабатывание;
• При использовании в щите с несколькими УЗО - ставьте селективные (времязадержанные) устройства на входе, а обычные - на ответвлениях;
• Проверяйте кнопку “T” ежемесячно - это единственный способ удостовериться, что УЗО живо;
• Не подключайте ноль от другого УЗО - каждый УЗО должен иметь свою нейтральную шину;
• При монтаже в щит с ограниченной глубиной - учтите, что УЗО требует минимум 74 мм свободного пространства за рейкой.
