Выключатель дифференциальный (УЗО) (селективный) 2п 80А 100мА тип AC PROxima | elcb-2-80-100S-em-pro EKF (замена - E1026MS80100)

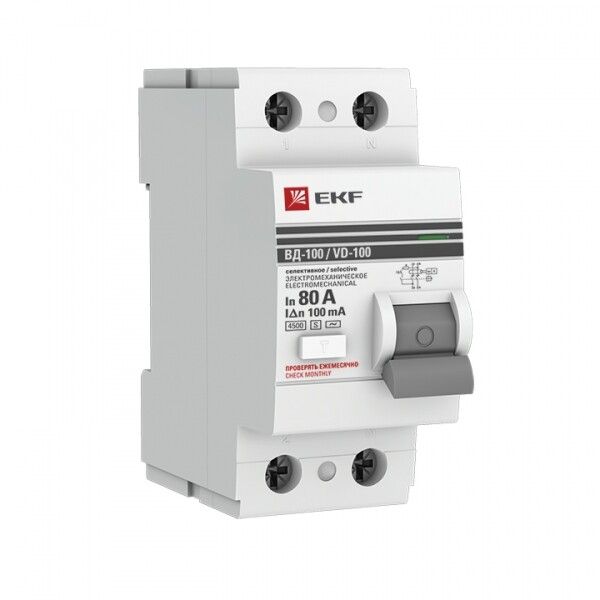

Выключатель дифференциальный (УЗО) селективный 2 полюса 80А 100мА тип AC электромеханический ВД-100 от EKF PROxima предназначен для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей 400 В.

Назначение и область применения

Выключатель дифференциальный ВД-100 защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте с заземлёнными частями оборудования или случайном прикосновении к токоведущим элементам. Он реагирует на переменный ток утечки (тип AC) величиной 100 мА и отключает цепь до того, как ток станет опасным для жизни или вызовет нагрев, ведущий к возгоранию. Применяется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой нагрузкой - например, на конвейерах, насосных станциях, сварочных участках. Обязательно используется в паре с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ.

Технические характеристики

• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных систем)
• Номинальный ток: 80 А - допустимый постоянный ток через устройство без перегрева
• Дифференциальный ток: 100 мА - чувствительность к утечкам; выбрана для защиты групповых линий, а не отдельных приборов
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальное напряжение: 400 В - предназначено для трёхфазных сетей 230/400 В
• Напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к грозовым импульсам
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь даже при значительном КЗ
• Сечение провода: 1–25 мм2 - подходит для медных проводов от тонких до мощных
• Кратковременная задержка отключения: Да - позволяет избежать ложных срабатываний при кратковременных утечках (например, при запуске двигателей)
• Кратковременная задержка срабатывания: Да - функционально то же самое, что и выше; обеспечивает селективность
• Глубина монтажа: 66 мм - требует достаточного места внутри щита
• Модульная ширина: 2 М - занимает два модуля на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требуется установка в закрытый щит
• Рабочая температура: -10...+50 C - не рекомендуется для холодных помещений без отопления
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Способ монтажа: DIN-рейка - стандартный крепёж для современных щитов
• Климатическое исполнение: УХЛ4 - работает в условиях повышенной влажности и колебаний температур, характерных для неотапливаемых помещений в средней полосе России

Совместимость и монтаж

Выключатель дифференциальный ВД-100 устанавливается на DIN-рейку в распределительном щите. Его ширина - 2 модуля, глубина - 66 мм, поэтому важно проверить свободное место перед монтажом. Подключение выполняется к верхним и нижним клеммам: вход - сверху, выход - снизу. Сечения проводов должны соответствовать диапазону 1–25 мм2. Для правильной работы обязательно сочетание с автоматическим выключателем на 80 А или ниже. Устройство не имеет встроенной защиты от перегрузок - она должна обеспечиваться внешним автоматом. Комплектуется возможностью дополнительной оснастки (например, блоков сигнализации или дистанционного отключения), что позволяет интегрировать его в системы управления.

Безопасность и стандарты

Выключатель дифференциальный ВД-100 соответствует требованиям ГОСТ Р 51329-2013 (эквивалент МЭК 61543). Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения питания - важное преимущество для безопасности. Отличается от электронных аналогов тем, что не зависит от внешнего источника энергии для срабатывания. Сертифицирован для применения в помещениях со степенью загрязнения 2 - то есть в нормальных условиях без пылевых и химических воздействий.

Преимущества

• Электромеханический принцип действия - надёжность при авариях и перебоях с питанием
• Селективное исполнение - снижает риск массового отключения всей сети при одном утечке, сохраняет питание других линий
• Кратковременная задержка - исключает ложные срабатывания при пусковых токах оборудования
• Высокая отключающая способность (4,5 кА) - подходит для мест с большой потенциальной энергией КЗ
• Длинная гарантия - 84 месяца, что говорит о уверенности производителя в долговечности

Ограничения применения

• Не применяется в сетях с постоянным током утечки - только для переменного тока типа AC
• Не защищает от перегрузок и КЗ - обязательна установка автомата
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без корпуса
• Рабочая температура от -10 C - не подходит для неотапливаемых чердачных или подвальных помещений зимой
• Не предназначен для защиты одного прибора - оптимально для групповой защиты (например, группы розеток или всего этажа)

Примеры использования

• Защита группы розеток на кухне или в ванной комнате в квартире
• Щитовая на производстве: защита линии питания станков с асинхронными двигателями
• Общий ввод в многоквартирный дом - как часть селективной схемы с более чувствительными УЗО на этажах
• Подключение к щиту теплового насоса или системы вентиляции с высокой начальной нагрузкой

Практические советы

• Выбирая УЗО ВД-100, убедитесь, что автоматический выключатель рядом имеет такой же или меньший номинальный ток (до 80 А)
• Проверьте глубину щита - 66 мм требуют минимум 70–75 мм свободного пространства
• Не используйте этот УЗО вместо дифавтомата - он не защищает от перегрузок
• При использовании в промышленности с частыми пусками оборудования (электродвигатели, компрессоры) селективность и задержка особенно ценны
• Перед первым включением нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте тест ежемесячно
• Если нужна сигнализация срабатывания - можно заказать дополнительный модуль совместимости с сериями EKF PROxima
