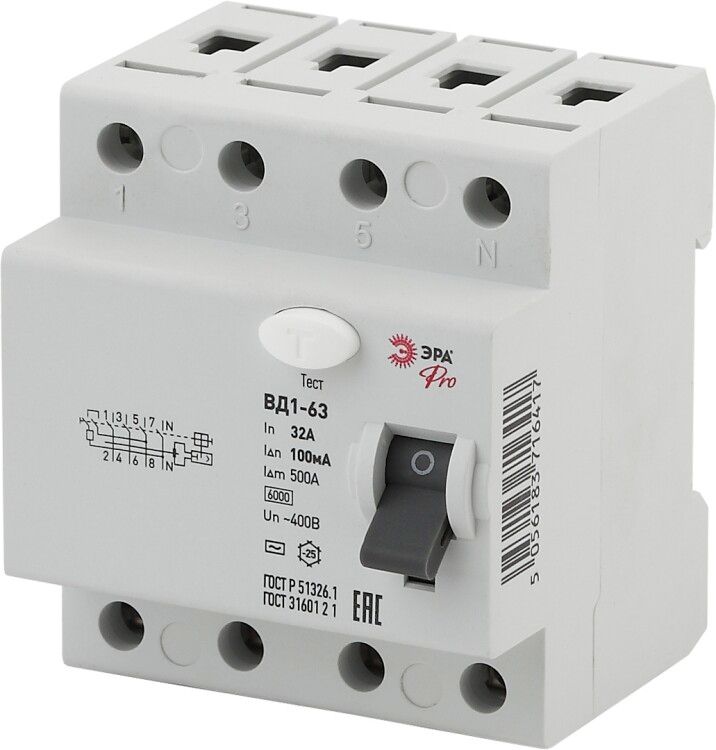

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-66 ВД1-63 3P+N 32А 100мА Pro | Б0031905 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 NO-902-66 - устройство для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Подходит для установки в распределительных щитах с DIN-рейкой, работает в сетях 400 В переменного тока. Бренд ЭРА, артикул NO-902-66.

Назначение и область применения

УЗО ВД1-63 NO-902-66 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Реагирует только на дифференциальный ток - то есть когда часть тока утекает не через ноль, а на землю. Устройство не защищает от перегрузок или коротких замыканий - для этого нужны автоматы. Применяется в жилых домах, офисах, производственных помещениях, где используются трёхфазные сети 400 В: станки, насосы, системы вентиляции, освещение.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при утечке 100 миллиампер и выше
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный
• Напряжение: 400 В - рассчитан на трёхфазную сеть с нулём
• Количество полюсов: 4P - защищает три фазы и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6 тысяч ампер
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока до 250 А
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Ширина: 4 модуля - занимает 72 мм в ширину на DIN-рейке
• Глубина монтажа: 66 мм - требует свободного места в щите
• Рабочая температура: от -25C до +40C - не предназначен для холодных помещений без отопления
• Сечение провода: 1–25 мм2 - можно подключать медные провода от 1 до 25 квадратных миллиметров
• Частота: 50 Гц - только для сетей с промышленной частотой
• Степень загрязнения: 2 - допустимо использование в обычных условиях, без пыли, влаги и химических паров

Совместимость и монтаж

УЗО ВД1-63 NO-902-66 монтируется на стандартную DIN-рейку типа TS35. Для правильной работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через устройство - нельзя использовать общий ноль для нескольких УЗО. Клеммы рассчитаны на провода сечением 1–25 мм2. Не используйте многожильные провода без наконечников - они могут плохо затянуться. Монтаж выполняйте при отключенном питании. После подключения проверьте кнопкой «Тест» - она имитирует утечку и должна вызвать отключение.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Обеспечивает класс защиты от поражения током согласно нормам для групповой защиты. Не содержит элементов питания - работает исключительно за счёт энергии сети. Отказ устройства не влияет на работу автомата - если он установлен отдельно, то при перегрузке сработает именно он.

Преимущества

• Высокая надёжность срабатывания при утечках - гарантированное отключение при 100 мА
• Механическая износостойкость - выдерживает более 10 000 операций включения/отключения
• Не требует внешнего питания - работает даже при отключении электросети
• Компактный размер - занимает всего 4 модуля, удобен для компактных щитов
• Подходит для трёхфазных систем с нулём - идеально для промышленного оборудования

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо сочетание с автоматическим выключателем
• Работает только с переменным током утечки (AC) - не реагирует на постоянный ток (DC), например, от солнечных панелей
• IP20 - не предназначено для влажных мест, улиц, подвалов без отопления
• Температурный диапазон ограничен - не рекомендуется для неотапливаемых объектов зимой
• Нельзя использовать в качестве основного рубильника - не рассчитано на частые ручные коммутации

Примеры использования

• Защита группы розеток в цеху с трёхфазными станками
• Щитовая на этаже многоэтажного дома - защита всей квартиры от утечек
• Оборудование с двигателями: насосы, компрессоры, конвейеры
• Осветительные цепи в производственных помещениях с повышенной влажностью

Практические советы

• Выбирайте УЗО с номиналом 32 А только если нагрузка действительно близка к этому значению - для меньших мощностей лучше взять 16 А или 25 А
• Проверяйте совпадение сечения проводов с заявленными 1–25 мм2 - слишком толстый провод не войдёт в клемму
• Не соединяйте несколько УЗО на один ноль - это вызывает ложные срабатывания
• При установке в щит с несколькими УЗО - делайте последовательную схему: главный УЗО 100 мА, затем ответвления с 30 мА
• Тестируйте устройство ежемесячно кнопкой «Т» - это гарантирует работоспособность
• Убедитесь, что глубина щита минимум 80 мм - УЗО ВД1-63 NO-902-66 требует 66 мм, плюс запас на провода
