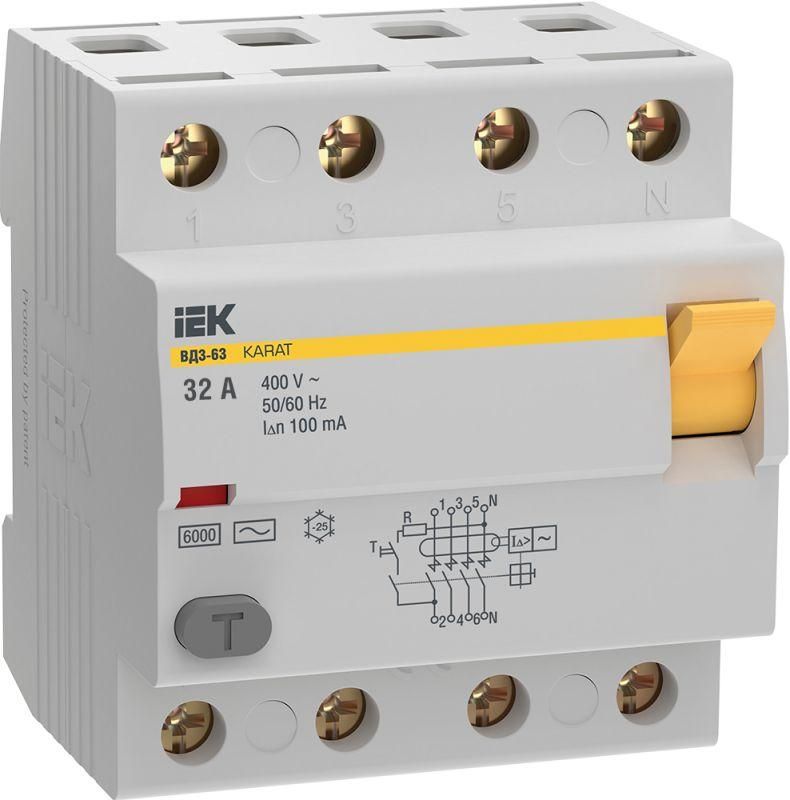

Выключатель дифференциальный (УЗО) ВД3-63 4P 32А 100мА 6кА тип АС KARAT | MDV20-4-032-100 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 32А 100мА 6кА тип AC от бренда IEK (ИЭК) - устройство электромеханического типа, обеспечивающее защиту людей от поражения электрическим током при утечке тока в цепях переменного тока. Артикул mdv20-4-032-100 соответствует серии KARAT и рассчитан на установку в щитовые устройства с защитой IP30 и выше.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 32А 100мА 6кА тип AC защищает человека от поражения электрическим током при возникновении утечки тока через изоляцию. Он реагирует только на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных сетей, где нагрузка состоит из обычной техники - освещения, нагревателей, двигателей, станков и конвейеров.

Не предназначен для защиты от перегрузок или коротких замыканий - эти задачи решаются совместно с автоматическим выключателем. Устройство устанавливается в распределительные щиты жилых домов, офисов, производственных помещений и строительных площадок.

Технические характеристики

• Номинальное напряжение: 400 В (работает в трёхфазных сетях 380 В)
• Номинальный ток: 32 А - максимальный постоянный ток, который может проходить через устройство без срабатывания
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность к утечке; срабатывает при превышении этого значения
• Отключающая способность при КЗ: 6 кА - не функция самого УЗО, а предельная прочность контактов при аварийном токе
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (не на импульсные или постоянные)
• Напряжение изоляции: 415 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита
• Рабочая температура: от -25C до +45C - допустимо использование в неотапливаемых помещениях, но не на улице
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: DIN-рейка 35 мм
• Модульная ширина: 4 модуля (72 мм)
• Максимальное сечение кабеля: 50 мм2 - позволяет подключить мощные провода, в том числе многожильные

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 32А 100мА 6кА тип AC монтируется на стандартную DIN-рейку в распределительном щите. Для правильной работы требуется параллельная установка автомата с номиналом 32 А - он обеспечивает защиту от перегрузки и КЗ. Подключение выполняется согласно схеме на корпусе: входные клеммы - сверху, выходные - снизу. Нейтраль обязательно подключается через УЗО, иначе защита не будет работать.

Подключаемые кабели должны иметь сечение до 50 мм2. Многожильные провода рекомендуется обжимать наконечниками. Не допускается подключение более одного провода на одну клемму.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Электромеханическая конструкция обеспечивает надёжное срабатывание даже при отсутствии напряжения в сети - отличие от электронных аналогов, которые могут отказывать при обрыве нуля.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее в условиях перебоев
• Защита всех четырёх проводников (L1, L2, L3, N) - исключает риск утечки через нейтраль
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых щитовых
• Высокая отключающая способность (6 кА) - снижает риск повреждения контактов при КЗ
• Совместим с сериями KARAT других изделий IEK - удобно для унифицированного монтажа

Ограничения применения

• Не защищает от постоянного тока утечки (например, от импульсных БП, светодиодных светильников, компьютеров) - для таких случаев нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательна установка с автоматом
• IP20 - нельзя использовать вне закрытого щита, даже под навесом
• Не предназначено для защиты цепей с высокими импульсными помехами (частотные преобразователи, инверторы)
• Не рекомендуется для систем IT (с изолированной нейтралью) - требуются другие решения

Примеры использования

• Щитовая квартиры: защита группы розеток в ванной и кухне
• Производственный участок: питание трёхфазного станка с металлическим корпусом
• Строительная площадка: временный щит с группой розеток для инструментов
• Общественное здание: распределительный щит этажа с несколькими контурами

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала автомата (32 А) - они должны быть одинаковыми
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, устройство неисправно
• При использовании в холодных помещениях (до -25C) убедитесь, что щит не продувается ветром - это может вызвать конденсат
• Не используйте этот УЗО вместо дифавтомата - он не заменяет автоматический выключатель
• При монтаже в щит с большим количеством УЗО - учитывайте координацию с другими устройствами, чтобы избежать ложных срабатываний
