Выключатель дифференциальный (УЗО) УЗО-03 4п 32А 100мА тип AC 6кА | 14242DEK DEKraft APC

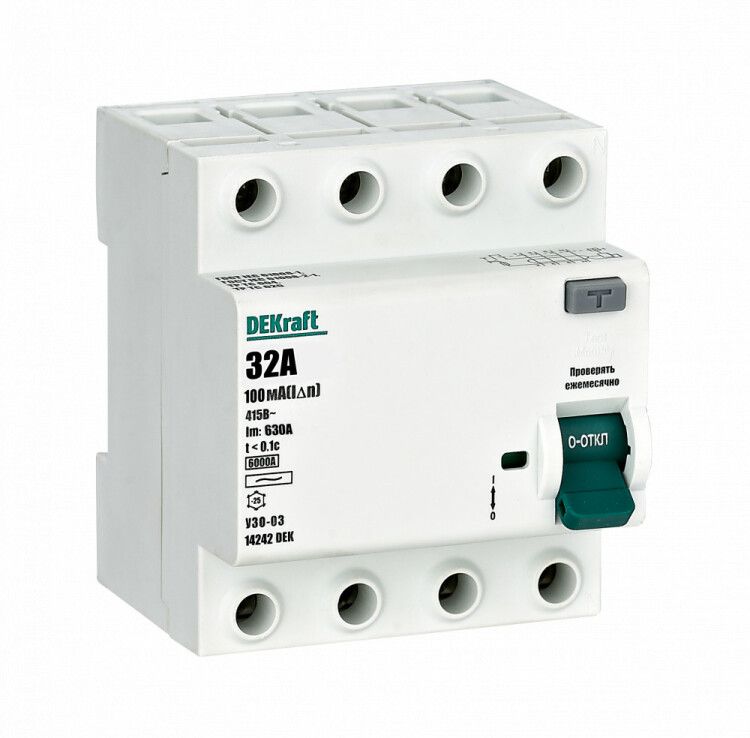

Выключатель дифференциального тока УЗО-03 от DEKraft - это электромеханическое устройство защитного отключения (УЗО) на 4 полюса, рассчитанное на ток 32 А и дифференциальный ток утечки 100 мА. Он предназначен для защиты людей и оборудования от поражения током и предотвращения пожаров, вызванных утечками тока в электросетях до 400 В. Артикул 14242dek соответствует модели УЗО-03, совместимой с DIN-рейкой.

Назначение и область применения

Выключатель дифференциального тока УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Устройство реагирует на переменный ток утечки (тип AC), что делает его подходящим для бытовых и промышленных объектов с обычной нагрузкой - освещением, розетками, нагревательными приборами, станками и конвейерами. Применяется в щитах жилых домов, офисов, производственных помещений и объектов с высокой плотностью потребления энергии.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В.
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; срабатывает при превышении этого значения, обеспечивая защиту от пожара, но не от поражения током (для защиты людей требуется 30 мА).
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с нулевым проводом.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки, не срабатывает на постоянные или импульсные.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Глубина монтажа: 75,5 мм - требует достаточного свободного пространства внутри щита.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - устанавливается только во внутренних щитах.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока УЗО-03 устанавливается на DIN-рейку в распределительном щите. Для правильной работы его необходимо соединять последовательно с автоматическим выключателем, который защищает само УЗО от перегрузок и КЗ. Номинальный ток автомата должен быть **выше** на одну ступень: - при использовании УЗО-03 с номиналом 32 А - выбирайте автомат на 40 А; - если используется автомат на 25 А - УЗО-03 будет работать корректно; - нельзя ставить автомат на 16 А перед УЗО-03 (32 А) - это нарушит координацию защиты.

Подключение выполняется по схеме: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Ноль обязательно проходит через УЗО - игнорирование этого правила приведёт к ложным срабатываниям или отказу устройства.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, регламентирующим работу устройств защитного отключения. Электромеханическая конструкция обеспечивает срабатывание даже при отсутствии внешнего питания - устройство не зависит от сети, что повышает надёжность. Температурный режим эксплуатации допускает работу при пониженных температурах, что важно для холодных помещений и неотапливаемых зон.

Преимущества

• Электромеханическая схема - не требует внешнего питания, работает при любых условиях.
• Защита от пожаров благодаря чувствительности 100 мА - снижает риск возгорания из-за утечек.
• Четыре полюса обеспечивают полную защиту трёхфазной системы с нулём.
• Стандартный форм-фактор (4 модуля) легко встраивается в большинство щитов.
• Работает в широком диапазоне частот (50/60 Гц) - универсально для всех сетей.

Ограничения применения

• Не подходит для защиты от поражения током - 100 мА слишком велико для человеческой безопасности (для этого нужен 30 мА).
• Тип AC - не реагирует на постоянные или пульсирующие токи утечки (например, от импульсных блоков питания, LED-освещения, компьютеров). Для таких нагрузок требуется тип A или B.
• IP20 - запрещено использовать вне закрытых щитов, в сырых помещениях, на улице или в местах с повышенной запылённостью.
• Не предназначено для частого включения/отключения - не является обычным рубильником.

Примеры использования

• Щит этажный в многоквартирном доме - защита всей группы розеток на 32 А.
• Производственный участок с трёхфазными станками - предотвращение пожаров из-за изношенной изоляции.
• Складские помещения с мощными обогревателями - контроль утечек в длинных кабельных линиях.
• Объекты с длительной эксплуатацией - где важна надёжность, а не высокая чувствительность.

Практические советы

• Перед установкой проверьте соответствие номинала автомата - он должен быть выше, чем у УЗО-03 (не ниже 40 А для 32 А УЗО).
• Не используйте УЗО-03 в цепях с частотными преобразователями, ИБП, светодиодными светильниками - возможны ложные срабатывания.
• Проверяйте тестовую кнопку каждый месяц - она имитирует утечку и подтверждает исправность.
• При монтаже соблюдайте полярность: ноль всегда проходит через УЗО, не байпасите его!
• Если в щите есть несколько УЗО - убедитесь, что они правильно координированы по времени срабатывания, чтобы избежать “ложного” отключения всего щита.
