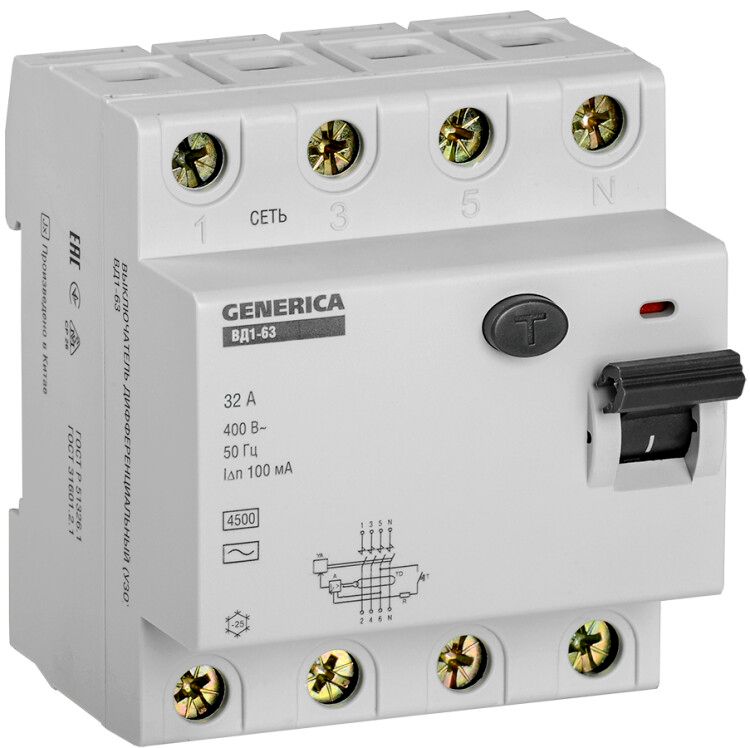

Выключатель дифференциальный (УЗО) ВД1-63 4Р 32А 100мА | MDV15-4-032-100 GENERICA IEK

Устройство защитного отключения (УЗО) ВД1-63 4 полюса 32А 100мА от бренда GENERICA предназначено для защиты людей от поражения электрическим током в трёхфазных сетях с напряжением до 400 В. Этот УЗО ВД1-63 работает совместно с автоматическими выключателями и не защищает от перегрузок или коротких замыканий.

Назначение и область применения

УЗО ВД1-63 4 полюса 32А 100мА обеспечивает защиту от утечек тока, которые могут возникнуть при повреждении изоляции проводов, контакте с корпусом оборудования или случайном прикосновении к токоведущим частям. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Часто применяется для защиты групповых цепей питания станков, насосов, конвейеров и другого трёхфазного оборудования.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитано на использование в трёхфазной сети 380/220 В
• Номинальный ток: 32 А - максимальный рабочий ток через каждую фазу
• Дифференциальный ток: 100 мА - чувствительность к утечке; срабатывает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный тип для большинства бытовых и промышленных нагрузок)
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Частота: 50 Гц - оптимизировано для российских и европейских сетей
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этой величины (не является защитой от КЗ - требует внешнего автомата)
• Модульная ширина: 4 модуля - занимает 72 мм в щите (по стандарту DIN)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требуется установка внутри закрытого щита
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, характерные для коммутационных процессов

Совместимость и монтаж

УЗО ВД1-63 4 полюса 32А 100мА устанавливается на DIN-рейку в электрощите. Для работы ему необходим источник питания - он зависит от напряжения сети, поэтому не будет работать при обрыве нулевого провода. Обязательно сочетать с автоматическим выключателем на 32 А или ниже, который обеспечит защиту от перегрузок и коротких замыканий. Подключение: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Ноль не разрывается - он проходит через УЗО полностью. Монтаж допускается только в сухих помещениях, где температура находится в пределах -25…+40 C.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Применяется в системах TN-S и TN-C-S. Не рекомендуется использовать в IT-системах заземления. Электронный тип устройства делает его зависимым от наличия напряжения - при отключении нуля или аварии в сети защита временно прекращается.

Преимущества

• Высокая надёжность срабатывания при утечках 100 мА - достаточна для защиты от поражения током в промышленных условиях
• Компактная форма (4 модуля) экономит место в щите
• Работает в широком диапазоне температур и устойчив к кратковременным импульсным токам
• Совместим со всеми популярными сериями автоматических выключателей IEK, Schneider, ABB и другими, работающими на DIN-рейке
• Долгий срок службы - 15 лет - снижает затраты на обслуживание

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• Не работает при отсутствии напряжения в сети - не подходит для автономных систем
• Не реагирует на постоянный ток утечки - не используется там, где есть выпрямители, светодиодные драйверы или оборудование с постоянным током
• IP20 - нельзя устанавливать вне щита, на улице или во влажных помещениях без дополнительной защиты
• Подходит только для сетей 50 Гц - не применять в системах с частотой 60 Гц

Примеры использования

• Защита группы мощных станков на заводе - один УЗО ВД1-63 на несколько машин
• Щит освещения и силовой нагрузки в административном здании
• Электрощит насосной станции с трёхфазным насосом
• Распределительный щит торгового центра, где установлены конвейеры, холодильные камеры и другие трёхфазные потребители

Практические советы

• Выбирая УЗО ВД1-63, проверьте, что номинальный ток автомата перед ним не превышает 32 А - иначе возможна перегрузка
• Избегайте подключения к одной фазе нескольких УЗО - это усложняет поиск утечки
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, оно неисправно
• Проверяйте состояние УЗО ежемесячно - тестирование не требует специнструментов
• При использовании в промышленности лучше выбирать УЗО с функцией контроля целостности нуля - этот экземпляр такой функции не имеет
• Посадочный размер - 72 мм. Убедитесь, что в вашем щите достаточно места для четырёх модулей
