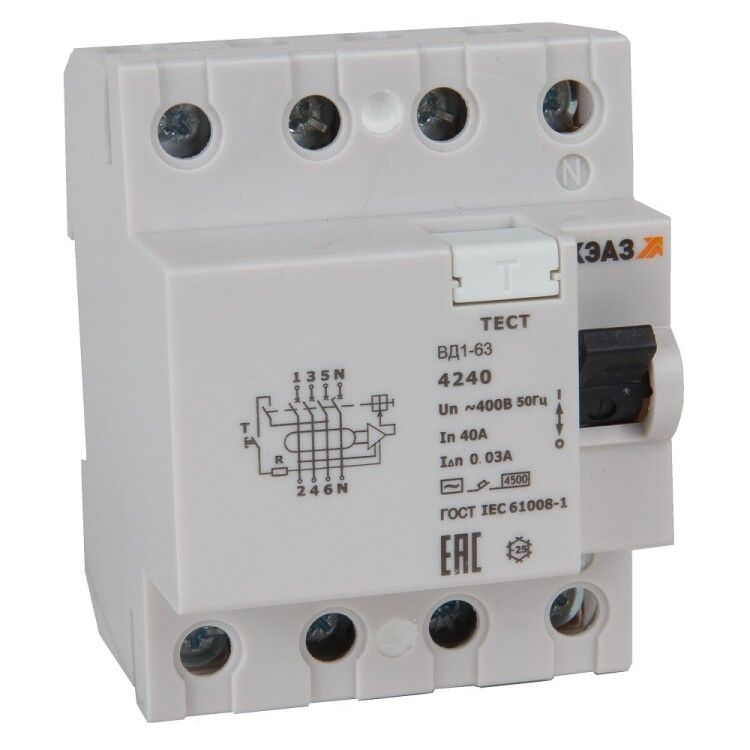

Выключатель дифференциальный (УЗО) ВД1-63-4332-АС-УХЛ4 (4P, 32, 100mA) электронное| 318485 | КЭАЗ

Выключатель дифференциального тока (УЗО) 4-полюсный 32А 100мА ВД1-63-4332-АС-УХЛ4 электронное - это устройство для защиты людей и оборудования от поражения электрическим током при утечках в четырёхпроводных сетях 400 В. Применяется в распределительных щитах промышленных объектов, где требуется надёжная дифференциальная защита. Бренд КЭАЗ, артикул 318485.

Назначение и область применения

УЗО 4-полюсное ВД1-63-4332-АС-УХЛ4 защищает от поражения током при утечке более 100 мА. Подходит для защиты цепей с трёхфазным питанием и нулевым проводником - например, мощных двигателей, насосов, систем вентиляции, конвейеров. Устройство реагирует только на переменный ток утечки (класс AC), поэтому не подходит для цепей с постоянным током или импульсными утечками.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток нагрузки
• Номинальный ток утечки: 100 мА - порог срабатывания при возникновении утечки
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Тип тока утечки: AC - чувствителен только к синусоидальному переменному току утечки
• Количество полюсов: 4 - переключает все фазы и ноль одновременно
• Номинальное напряжение изоляции: 400 В - обеспечивает безопасную изоляцию между контактами
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока (например, от коммутаций)
• Номинальное импульсное напряжение: 4 кВ - защищён от высоковольтных помех
• Сечение провода: 2,5–35 мм2 - позволяет подключать медные жилы любого стандарта
• Степень защиты IP20 - защищено от прикосновений пальцев, но не от пыли и воды
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает место на DIN-рейке
• Глубина монтажа: 74,3 мм - требует достаточного пространства внутри щита
• Рабочий диапазон температур: -25…+55 C - подходит для установки в неотапливаемых помещениях
• Частота: 50 Гц - рассчитан на сети России и стран СНГ
• Степень загрязнения 3 - предназначен для помещений с повышенной запылённостью (производственные зоны)
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами
• Номинальная отключающая способность: 0 кА - не является автоматическим выключателем, не защищает от КЗ

Совместимость и монтаж

УЗО ВД1-63-4332-АС-УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные контакты обозначены. Ноль обязательно подключается через устройство - иначе защита не будет работать. Максимальное сечение провода - 35 мм2; для меньших жил используйте наконечники. Устройство не заменяет автоматический выключатель - его следует устанавливать последовательно с аппаратом защиты от сверхтоков (например, с АВ 32 А).

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. УЗО класса AC имеет сертификат соответствия. Отключение происходит при достижении порога утечки 100 мА - это уровень, обеспечивающий защиту от поражения током, но не слишком чувствительный к ложным срабатываниям. Не применяйте в местах с возможным попаданием воды - степень защиты IP20 не предусматривает влагозащиту.

Преимущества

• Электронная схема - быстрое и точное срабатывание даже при слабых утечках
• Низкая цена в серии «Бюджетный модуль» - оптимальное соотношение цены и функционала
• Подтверждённая устойчивость к импульсным перегрузкам до 4 кА - снижает риск ложных отключений
• Работает при низких температурах (-25 C) - подходит для холодных цехов и наружных щитов
• Совместим с большинством типовых щитов благодаря стандартной ширине 4 модуля

Ограничения применения

• Не защищает от коротких замыканий и перегрузок - обязательна установка автомата перед УЗО
• Работает только с переменным током утечки (AC); не реагирует на постоянный ток или пульсирующие утечки (не подходит для цепей с преобразователями частоты, ИБП, LED-драйверами)
• IP20 - нельзя использовать во влажных, пыльных или открытых условиях без дополнительной защиты корпуса
• Нулевой проводник обязан проходить через УЗО - неверное подключение делает защиту бесполезной
• Не рекомендуется для жилых квартир - 100 мА слишком большой порог для безопасности человека; в домашних сетях предпочтительнее 30 мА

Примеры использования

• Защита трёхфазного двигателя 15 кВт в цеху с металлообработкой
• Щитовая на производстве с конвейерной линией и несколькими насосами
• Распределительный щит на складе с освещением и силовой нагрузкой
• Объекты с высокой запылённостью - деревообработка, цементные производства

Практические советы

• Выбирая УЗО, проверьте, что ваша система питания действительно 4-проводная (L1, L2, L3, N). Без нуля устройство не сработает.
• Измерьте фактический ток нагрузки - он не должен превышать 32 А. Перегрузка вызывает нагрев и преждевременный отказ.
• Проверяйте работу устройства кнопкой «Тест» ежемесячно - особенно в промышленных условиях.
• Если в цепи есть частотные преобразователи, светодиодные светильники или зарядные устройства - выбирайте УЗО типа B, а не AC.
• При монтаже в щите оставьте минимум 10 мм свободного места вокруг - для теплоотвода и удобства обслуживания.
• Артикул 318485 - это часть серии ВД1-63. Все устройства этой серии имеют одинаковый форм-фактор, что упрощает замену.
