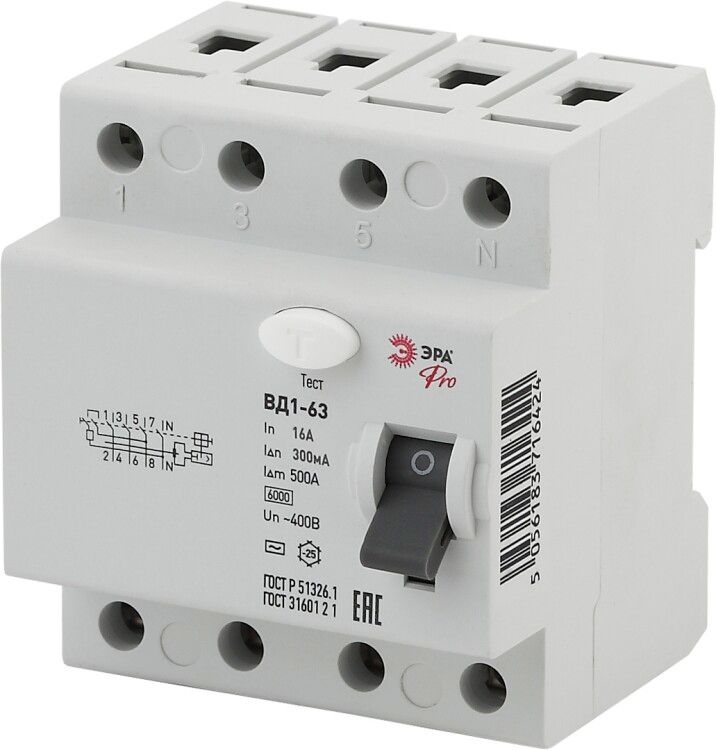

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-67 ВД1-63 3P+N 16А 300мА Pro | Б0031906 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 NO-902-67 - устройство для защиты людей от удара током и предотвращения пожаров из-за утечек тока. Подходит для установки в распределительных щитах с DIN-рейкой, работает в сетях 400 В переменного тока. Бренд ЭРА, артикул NO-902-67.

Назначение и область применения

УЗО ВД1-63 NO-902-67 защищает от поражения электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также предотвращает пожары, вызванные утечками тока на землю - например, при пробое изоляции в оборудовании или проводке. Устройство не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется в жилых домах, офисах, производственных помещениях, где есть группы розеток, освещения, оборудования с риском утечки тока.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечке; срабатывает при превышении этого значения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В.
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды. Для внутренней установки в закрытые щиты.
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN.
• Глубина монтажа: 66 мм - требует достаточного места внутри щита.
• Рабочая температура: от –25 C до +40 C - не предназначен для холодных улиц или неотапливаемых помещений ниже –25 C.
• Сечение провода: 1–25 мм2 - можно подключать медные провода от 1 до 25 квадратных миллиметров.
• Частота: 50 Гц - совместим только с сетями России и стран СНГ.
• Устойчивость к импульсу: 0,25 кА - выдерживает кратковременные скачки тока, но не является полноценным грозозащитным устройством.

Совместимость и монтаж

УЗО ВД1-63 NO-902-67 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите рядом с автоматическими выключателями. Обязательно подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через УЗО - без него устройство не будет работать. Клеммы рассчитаны на провода сечением 1–25 мм2. Не допускается использование многожильных проводов без наконечников. Монтаж выполняется при отключенном питании. После подключения проверьте тестовой кнопкой «T» - она должна отключить устройство.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Сертифицировано в системе ГСИ (Государственная система испытаний). Соответствует классу B по надёжности срабатывания. Не содержит элементов питания - работает исключительно за счёт энергии сети, что делает его отказоустойчивым даже при авариях в электросети.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения.
• Нет собственного потребления энергии - не нагревается и не влияет на расход электроэнергии.
• Чёткий визуальный индикатор положения - легко определить, включено ли устройство.
• Подходит для сложных схем с несколькими фазами и общим нулём - идеально для трёхфазных объектов.
• Совместим с большинством щитов отечественных и зарубежных производителей благодаря стандартной форме и DIN-монтажу.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требуется обязательная установка автомата перед УЗО.
• Работает только с переменным током утечки (AC); не реагирует на постоянный ток - не подходит для систем с выпрямителями, ИБП, солнечными панелями.
• IP20 - нельзя использовать во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты корпуса.
• Рабочая температура выше –25 C - не применяется в неотапливаемых помещениях зимой в регионах с суровым климатом.
• Не рекомендуется для защиты одного мощного устройства (например, электрокотла) - лучше применять УЗО с меньшим током утечки (10–30 мА).

Примеры использования

• Защита групп розеток в квартире или офисе - особенно там, где используются компьютеры, стиральные машины, бойлеры.
• Щитовая на производстве: трёхфазные станки, насосы, конвейеры с возможностью утечки тока через изоляцию.
• Общие вводные УЗО в многоэтажках - для защиты всей квартиры от пожаров из-за старой проводки.
• Системы освещения в подвалах, коридорах, где возможно повреждение кабелей.

Практические советы

• Выбирая УЗО, всегда сочетайте его с автоматическим выключателем на тот же номинальный ток (16 А) - так обеспечивается комплексная защита.
• Проверяйте работу УЗО ежемесячно кнопкой «T». Если не срабатывает - замените устройство.
• При монтаже в щит с несколькими УЗО - используйте селективные (время задержки) модели, чтобы избежать ложных отключений.
• Не соединяйте нули после УЗО с другими цепями - это вызовет ложное срабатывание.
• Для новых объектов с современной изоляцией и малой утечкой тока рассмотрите УЗО на 30 мА вместо 300 мА - они дают лучшую защиту жизни.
• Помните: артикул NO-902-67 - это именно 4-полюсная версия. Если нужна защита только одной фазы - выбирайте 2P модель.
